材質	ABS
工作電壓	dc12-28v
供電電壓	dc12-28v
環境溫度	-10-+50（℃）
監視電流	≤23mA
檢測范圍	100米
類型	煙霧報警
探測方式	煙霧
相對濕度	95%
響應時間	10s
顏色	灰白色
重量	1.5
主要適用范圍	大會堂
品牌	泰和安

1  概述

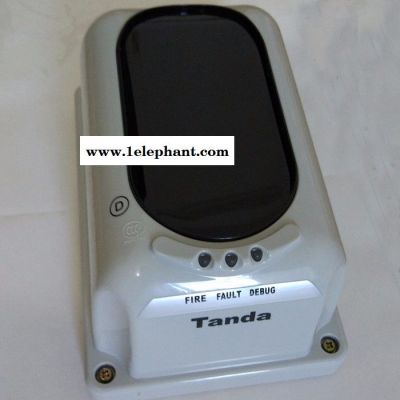

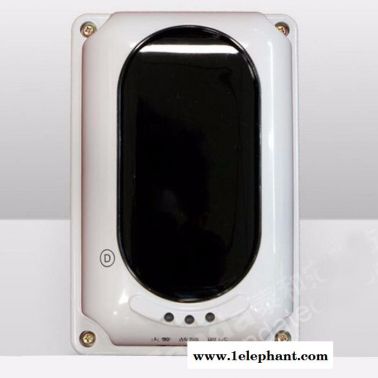

JTY-HF-TX6701線型光束感煙火災探測器(以下簡稱探測器)為非編碼型反射式線型紅外光束感煙探
測器。

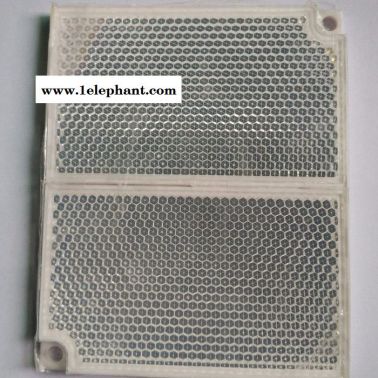

探測器可與不同廠商的火災報警控制器連接，通過繼電器輸出故障或火警信號。探測器必須與反射
器配套使用。
探測器采用全新的、合理的結構設計，調試過程中配有獨特的激光模組和數碼管指示，使調試過程
更簡捷。
本探測器可用于購物廣場、健身中心、體育館、展覽館、博物館、酒店大堂、印刷廠、制衣廠、倉
庫等場所。
2  特點
2.1 具有自動補償功能，對于一定程度上由灰塵、振動等因素造成的影響可自動進行補償，提高了探測
器的可靠性。
2.2 調試簡單，有同心激光模組指示，可以方便找到光路，有數碼管顯示，可以指示反射光強度。
2.3 現場可通過手持編碼器設定靈敏度及距離值。
2.4 PCB 板全密封防護工藝。
3  技術參數
3.1 工作電壓：
電源 DC20V-28V
3.2 工作電流：
電源電流: 監視電流≤23mA
報警電流≤33mA
調試電流≤55mA
3.3 光路定向相依性角度：±0.5 度
3.4 靈敏度等級：共 3 級
一級靈敏度報警閾值 2.6dB
二級靈敏度報警閾值 3.4dB
三級靈敏度報警閾值 4.8dB
3.5 火警、故障觸點輸出：
火警繼電器：觸點容量 30V/2A，正常時接線端子 HJ1、HJ2 常開，火警狀態下閉合。
故障繼電器：觸點容量 30V/2A，正常時接線端子 GZ1、GZ2 常開，故障狀態下閉合。
3.6 使用環境：溫度-10℃～+55℃，相對濕度≤95%RH，不凝露。
3.7 顏色：灰色
3.8 外殼防護等級：
普通環境應用時，外殼防護等級為 IP30；
特殊環境應用時，經膠封處理后，外殼防護等級為 IP66。
3.9 光路長度：8m～100m
3.10 重量：約 440g
3.11 執行標準：GB 14003-2005
