| 標稱放電電流 | 40KA |
|---|---|
| 產品認證 | ISO9002 |
| 類型 | 電涌保護器 |
| 溫度范圍 | -40℃～+85℃ |
| 響應時間 | ≤25ns |
| 顏色 | 紅色 |
| 最大操作電壓 | 385V～420V |
| 最大放電電流 | 80KA |
| 品牌 | 雷翔 |
| 型號 | CCL-B80/4P |
| 加工定制 | 是 |
CCL■用途

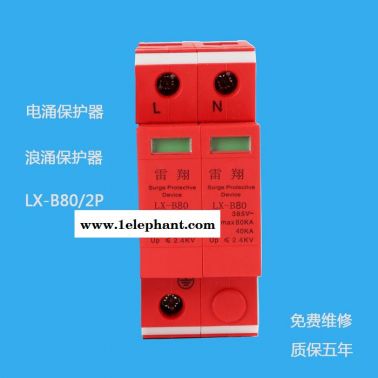

浙江二級防雷器雷翔LX-B80電涌保護器廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券、油田、高層建筑、民用住宅、各種精密儀器設備、各種低壓電源設備等電源系統，如：各種配電站、配電房、配電柜、開關箱以及其它各種易遭受雷擊的重要設備。
■特點
● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 雷電通流能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 可選遙信報警接口。
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護。
■正常使用工作條件
● 工作環境-40～+85℃。
● 相對濕度≤95%。
● 垂直面的傾斜度不超過5℃。
● 海拔高度不超過2000m。
● 無充擊振動或無搖動的地方。
● 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃中。
■技術參數
| 名 稱 | 型 號 | 標稱放電電流In(kA, 8/20) | 最大放電電流Imax(kA,8/20) | 電壓保護水平(kV) | 最大持續運行電壓(V) | 端子接 | 接地線 | 前端保護 |
| 三相模塊電涌保護器 | LX-D10 | 5 | 10 | ≤1.2 | 275～385 | ≥6 | ≥10 | 10 |
| LX-D20 | 10 | 20 | ≤1.5 | 275～420 | ≥6 | ≥10 | 16 | |
| LX-C40 | 20 | 40 | ≤1.8 | 275～420 | ≥10 | ≥10 | 25 | |
| LX-B60 | 30 | 60 | ≤2.2 | 320～420 | ≥10 | ≥10 | 32 | |
| LX-B80 | 40 | 80 | ≤2.4 | 385～420 | ≥10 | ≥10 | 40 | |
| LX-B100 | 60 | 100 | ≤2.5 | 385～420 | ≥10 | ≥10 | 63 | |
| LX-B200 | 100 | 200 | ≤2.5 | 385～420 | ≥16 | ≥16 | 100 |
■安裝說明

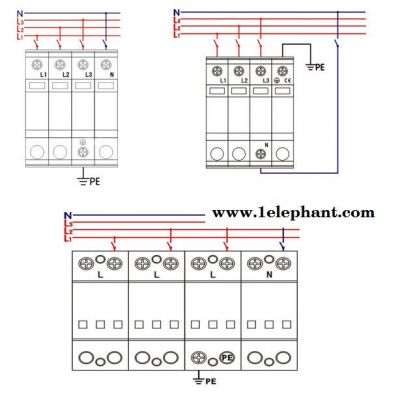

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上保護熔斷器或空氣開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
● 模塊電涌保護器在使用期間，應定期檢查故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式模塊電涌保護器應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
