| 產品認證 | ISO9001-2000 |
|---|---|
| 類型 | 信號防雷器 |
| 響應時間 | ≤25ns |
| 品牌 | 雷翔 |
| 型號 | CCL-RJ |
| 加工定制 | 是 |
■應用范圍

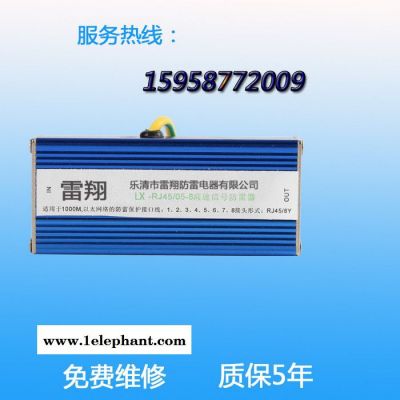

●LX-RJ系列信號防雷器適用于各種語音電話計算機網絡設備，如交換機、路由器、電話傳真機、MODEM等敏感的通訊網絡的設備，使其免受雷電感應過電壓電源干擾，靜電放電等所造成的損失，多接口信號防雷器，采用19寸標準機柜式設計，安裝維護方便。
工作原理
●LX-RJ系列信號防雷器電路采用兩級保護，前級轉移過電壓大部份能量，泄放雷電流，后級對過電壓鉗位，使殘壓低于電子設備的耐壓水平，兩級之間使用精密解耦器件配合，起到很好的保護效果。
■技術參數
| 產品名稱 | 產品型號 | 額定工作電壓Un（V-） | 最高持續運電壓Uc（V-） | 標稱放電電流（8/20μs，KA) | 傳輸頻率(MHz) | 插入耗損（dB） | 接口形式 | 保護腳 |
| RJ信 | LX－RJ11/48-2 | 48 | 65 | 3 | 2 | ＜0.5 | RJ11 | 3,4 |
| LX－RJ11/48-4 | 48 | 65 | 3 | 2 | ＜0.5 | RJ11 | 3,4與2,5 | |
| LX－RJ11/110-2 | 110 | 150 | 3 | 2 | ＜0.5 | RJ11 | 3,4 | |
| LX－RJ11/110-4 | 110 | 150 | 3 | 2 | ＜0.5 | RJ11 | 3,4與2,5 | |
| LX－RJ11/180-2 | 180 | 240 | 3 | 2 | ＜0.5 | RJ11 | 3,4 | |
| LX－RJ11/180-4 | 180 | 240 | 3 | 2 | ＜0.5 | RJ11 | 3,4與2,5 | |
| LX－RJ45/05-4 | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/8(8口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/12(12口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/16(16口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/24(24口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/05-8 | 5 | 6.5 | 3 | 1000 | ＜0.5 | RJ45 | 1,2,3,6/4,5/7,8 | |
| LX－RJ45/(信號) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6/ | |
| 48 | 65 | 5 | / | / | RJ45 | 4,5/7,8 |
■安裝事項

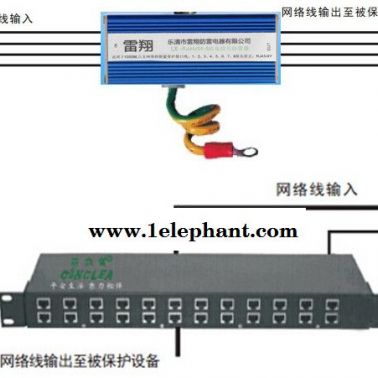

●LX-RJ系列信號防雷器串聯在被保護設備與傳輸電纜之間，輸入端（IN）與信號通道相連，輸出端（OUT）與被保護設備相連。多股銅芯線把信號防雷器的接地端與附近的接地匯流排牢固相連。
