系統簡介：YT638M-PM2.5&PM10在線空氣監測微站系統為一套多點在線監測空氣中懸浮顆粒物濃度值系統，能夠實時并動態監測各個監測點的PM2.5、PM10濃度值（可定制增加其它功能），從而判斷各監測點的環境污染程度。本系統具有控制、報警、數據查詢、曲線分析等功能。系統包括在線顆粒物監測儀、多點式監測軟件等，它采用多點采集，多個檢測區域同時顯示，查詢，打印各點的監測數據，數據通過GPRS信號傳輸到計算機進行數據集中處理，實現實時監測PM2.5、PM10顆粒物濃度值。

該系統應用于室內外空氣質量實時在線監測，適用于環保局、空氣冶理方案機構或單位使用，能為決策者、相關工作人員提供有用的監測數據，讓其直接、方便、快捷的啟動治污程序，進行定點降霾或移動治霾。

該系統結合泵吸式采樣、激光傳感技術、計算機網絡技術和信息處理技術對PM2.5、PM10濃度值進行在線精準監測管理。

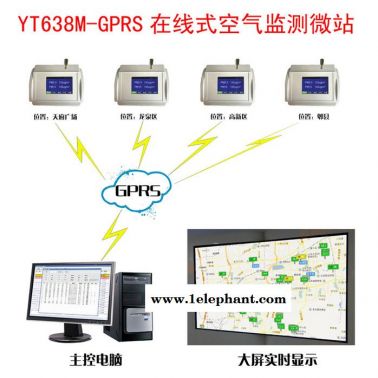

方案說明：系統主要由YT638M-PM2.5&PM10顆粒物監測儀，液晶顯示屏、計算機等組成。監測儀由計算機集中控制或者單臺監測儀實地獨立啟動，采用網絡通訊。每臺監測儀單獨供電。液晶顯示屏與計算機連接，可集中顯示每臺監測儀的監測數據。

（PM2.5熱力圖，各監測點的數據根據PM2.5等級用不同顏色框進行顯示）

這種端到端的解決方案，極大提升了監測準確率，而其部署成本只有傳統監測設備的幾十分之一。

系統優點：

（1）GPRS模塊：性能穩定。只需一次性投資，無須布線，組網靈活，可擴展性好，即插即用。管理人員可以迅速將新的GPRS模塊監控點加入到現有網絡中，不需要為新建傳輸鋪設網絡、增加設備，輕而易舉地實現遠程監控。可以將不同地點的現場信息實時通過GPRS傳輸模塊由主監控電腦進行遠程控制，它采用分散式多點采集，多個測量區域，實現24小時動態實時監測顆粒物變化趨勢。

（2）激光傳感器：主要由激光二極管、透鏡組和光電檢測器組成，被測氣體通過真空泵吸入直接送入激光傳感器室中，由激光二極管發出的激光，通過透鏡組形成一個薄層面光源。薄層光照射在流經傳感器室的待測氣體時會產生散射，通過光電探測器來檢測光的散射光強度，光電探測器受光照之后產生電信號，正比于氣溶膠的質量濃度。然后乘以電壓校準系數，這個系數通過測定特定濃度的氣溶膠來得到，經過儀器電子線路的放大、甄別，揀出需要的信號，然后再經過微信號處理算出PM2.5和PM10濃度值。

（3）獨立泵設計：每臺監測儀器均配備獨立的真空泵，做到每個檢測點檢測數據穩定可靠，從而保障檢測精準度與產品質量。

（4）該系統還可以增加外置溫濕度傳感器、風速模塊、一氧化碳、二氧化碳等檢測功能。

基本功能

◎  多點監測：在線遠程監測，也可按照設置的時間間隔、測量次數、自動啟動時間等參數，自動完成測量操作。

◎  點位信息區分標注

◎  單點測量：完成單點測量，實時數據顯示，曲線趨勢顯示。

◎  熱力圖顯示：各監測點的數據根據PM2.5等級用不同顏色框進行顯示。

◎  分析結果：對測量結果的數據，可以進行實時分析，也能夠進行歷史對比分析并打印結果(日報表、月報表等)

◎  超限報警：可以設定各個監測點的報警限值。超限時，計算機音響系統發聲報警，超限點的數據變色。

◎  記錄數據：所有測量結果都以數據庫文件保存。

◎  數據存儲器，可存10000組測量結果

◎  自動數據報表分析打印

◎  日期和時間顯示

◎  全中文界面，操作簡單

主要技術參數

◎  粒徑通道：PM2.5、 PM10（可選增其它功能）

◎  量程：0-999μg /m3（微克/立方米）

◎  分辨率：1μg /m3

◎  傳感器：激光傳感器

◎  光源：激光二極管作為傳感器的光源

◎  采樣原理：光散射

◎  采樣方式：真空泵抽氣采樣直接送達激光傳感器室中

◎  重復性：相對標準偏差≤±20％

◎  準確度：相對誤差≤±30％

◎  單次采樣時間：20-60S(可調)

◎  顯示方式： 7寸LCD觸摸彩屏顯示，總控室電腦屏幕顯示、晶液電視進行顯示

◎  接 口：GPRS、RS485、USB口

◎  電 源：AC適配器（輸入：180V～240V，輸出：8.4V/2000mA）

◎  使用環境：一般大氣
