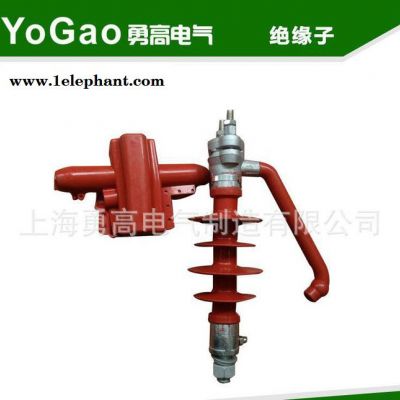

一、穿刺型防雷針式絕緣子線路安裝圖

二、產品特性

      2.1  、本產品適用于交流電力系統額定電壓10kV，本產品有支持導線防止雷擊斷線的用途，適用導線范圍50-240(mm2)，瞬時大電流燃弧試驗為12.5KA，本產品不需另行接地。
2.2、防雷支柱絕緣子的“夾線槽”應平行于導線走向安裝在橫擔上，擰緊鋼腳螺母 ，引弧棒朝向負荷側。
2.3、穿刺式安裝方法：絕緣導線平行正中卡入線夾槽內，套入上夾線金具碟形墊片放入螺桿，并將護齒套（黑色塑料）取下，擰入力矩螺母，再用套筒扳手交替均勻擰緊至力矩螺母上半部分扭斷并脫落即可。
2.4、非穿刺式安裝方法：絕緣導線合適位置剝去絕緣層長度為65-80mm，剝離絕緣層部分纏繞上鋁包帶，將導線卡入線夾弧槽內 ，
套入上夾線金具，再套進蝶形墊片，并將護齒套（黑色塑料）取下，擰緊加長螺母帶動壓塊壓緊導線。

     2.5、絕緣護罩裝在夾線金具外部，扣住銷釘。注：如頂頭抱箍與引弧桿方向一致，放電間隙太小，應把頂頭抱箍旋轉90度。（如圖）

三、        防雷支柱保護原理

           FEG-12/5型防雷支柱絕緣子是采取“先堵塞后疏通”設計原理，不僅適用于架空線路的絕緣支撐，而且還具有防止雷擊斷線、瓷瓶絕緣子炸毀及減少雷擊跳閘的保護功能。其原理為：當雷電過電壓超過絕緣堵塞一定數值時，在防雷支柱絕緣子的引弧棒和下鋼腳之間形成短路通道，引起閃絡放電，接續的工頻電弧便在放電間隙處燃燒以保護絕緣子免予燒傷。

四、 防雷支柱絕緣子結構示意圖

五、 防雷絕緣子更換條件

        FEG-12/5型防雷支柱絕緣子根據試驗標準能夠承受12.5千安大電流瞬時通過，通過后引弧棒和引弧球之間閃絡放電后將引弧棒（高電位）燃燒縮短至引弧棒球頭處1/3時為正常現象（見圖二）。
如果線路多次造雷侵襲導致防雷絕緣子放電引弧棒大范圍燃燒縮短，引弧棒和引弧球之間放電間隙過大，因及時更換防雷絕緣子，以免更好更有效的保護線路及設備。(見圖三)
