| 標稱放電電流 | 20，40，60 |
|---|---|
| 溫度范圍 | 1000 |
| 響應時間 | 25ns |
| 最大操作電壓 | 220v |
| 最大放電電流 | 40，60，80 |
| 品牌 | 雷科星 |
| 型號 | LKX-B |
| 加工定制 | 否 |

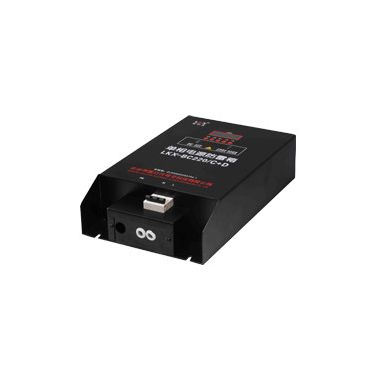

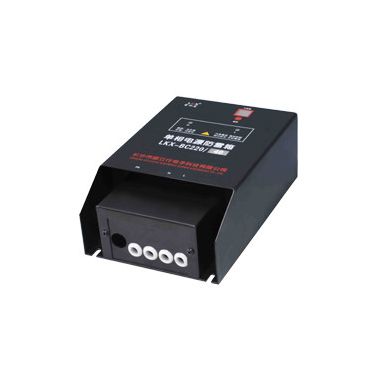

一、單相電源防雷箱產品用途
標稱通流容量為60kA以上的防雷箱適用于重要場所的總電源防雷保護；標稱通流容量為20kA~40kA的防雷箱適用于各種電源系統（如UPS電源，機房電源等）的防雷保護；標稱通流容量為10kA的防雷箱適用于各種設備電源的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、單相電源防雷箱產品特點
雷電計數器，準確記錄雷擊次數。
狀態指示燈，指示防雷箱工作狀態。
通流容量大，殘壓低。
使用范圍廣，ns級響應速度。
實現差模、共模全方位保護。
采用特殊沖擊熔片，可靠性高。
核心元件采用國際知名品牌，性能優越，使用壽命長。
內部設有溫控、限流電路，徹底避免火災發生。
節能、環保，安裝簡單、方便，無須特殊維護。
三、單相電源防雷箱技術參數
名稱 | 型號 | 規格 | 標稱通 流容量In(kA, 8/20μs) | **大通 流容量Imax(kA,8/20μs) | 保護水平(kV) |
| 響應時間 | 額定工作電壓(VAC) | **大持續工作電壓(VAC) | 漏電流0.75U 1mA (μA) |
單相電源防雷箱 | LKX-B220/40 | 數碼管、小尺寸 | 20 | 40 | 1.8 | 第二、三級 | ≤25 | 220 | 385 | ≤20 |
LKX-B220/60 | 30 | 60 | 2.0 | 第二級 | ||||||
LKX-B220/80 | 40 | 80 | 2.2 | **、二級 |
四、單相電源防雷箱安裝說明
1、 安裝前必須切斷電源，嚴禁帶電操作。
2、防雷箱可懸掛在墻上或水平放置。
3、安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
4、 防雷箱使用期間，應定期檢測并查看指示燈工作狀態。翻蓋式防雷箱：電源指示綠燈亮，表示電源正常接通；防雷指示燈亮綠色，表示防雷箱工作正常，亮紅色，表示防雷箱已劣化，應及時維修或更換。非翻蓋式防雷箱：指示燈亮綠色，表示防雷箱電源及防雷正常，亮紅色，表示防雷箱已劣化。
5 配有雷電計數器的防雷箱，其計數范圍為0-99，計數**小動作電流為1kA。在電源正常的情況下，數碼管計數器的防雷箱按“讀數”按鈕，窗口即顯示雷擊次數，液晶屏計數器的防雷箱按任一按鈕，窗口即顯示雷擊次數和當前日歷時間。
6、連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。
7、 非專業人員請勿拆卸。
五、單相電源防雷箱產品尺寸及安裝示意圖
