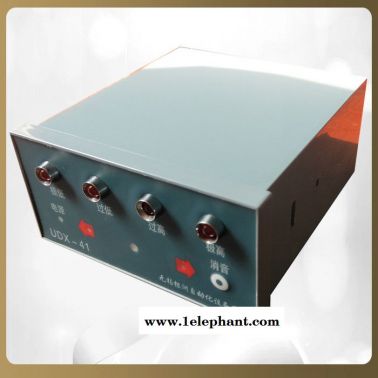

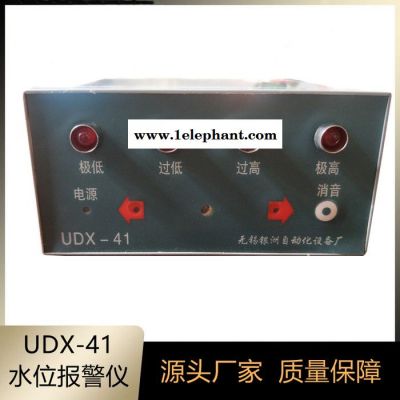

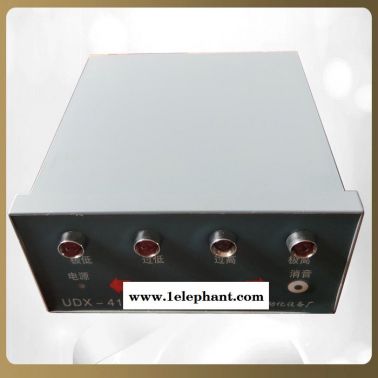

UDX-41型極限水位報警儀
一、概述
     UDX-41型極限水位報警儀我廠將其歸于電接點水位表一類，屬于是液位檢測儀表。此分類中包含大量我廠生產制造液位檢測儀表。
  使用電極式傳感器的水位報警儀。通過傳感器輸出一個給定位置的水位信號，傳送給第2儀器和二次儀表顯示，用光和閃光，發出報警；并對輸出繼電器觸點接收到報警、控制和聯鎖保護電路。

二、工作原理
    UDX-41型極限水位報警儀使用電極傳感器。通過傳感器輸出一個給定位置的水位信號，傳送給第2儀器和二次儀表顯示，用光和閃光，發出報警；并對輸出繼電器觸點接收到報警、控制和聯鎖保護電路。
     UDX-41型極限水位報警儀可用于除氧器設備的水位顯示，鍋爐汽包水位高、低水位報警；極低和高水平的保護。
     UDX-41型極限水位報警儀，高、低水位調節功能，主要用于輸出6.5噸/以下；蒸汽壓力＜13kgf／cm2工業低壓鍋爐管水位高低位置的調整（泵，關泵）在低和高水位報警。
對于變量可用于水箱、水箱、水箱水位的控制和報警。

三、特點
    一旦UDX-41型極限水位報警儀采用交流信號電源，以防止使用直流信號電源引起的電極極化和電解。這兩臺儀器太低，太高的報警電路采用時間延遲電路（T秒）有效地克服了電極水引起的誤報和開水和波浪引起的間歇性報警，使報警更可靠。由于放大電路，靈敏度可調。要改變信號電壓，適用于各種水質（幾KΩ10K歐姆電阻水），用于大型發光二極管顯示，儀器閃光報警器，具有高亮度、功耗低、壽命長等優點；采用壓電陶瓷蜂鳴器聲音報警裝置，有一個清晰的聲音，響亮的噪聲特性
   該儀器具有外形美觀、線路穩定可靠、運行準確、使用壽命長、價格低廉等優點，可廣泛應用于需要實現水位自動控制和報警的各種設備上。
對udx-41極限水位報警器的主要技術參數

四、儀表相關參數
1、儀器命名方法：
UDX-41-4-H
產品類型序號的安裝方法
注：Z直，水平H—
2、初級儀器（電極式傳感器）
（1）工作壓力：13kgf／cm2；
（2）工作溫度：≤200℃；
（3）蒸汽管法蘭的中間距離
a.300±2mm；b.350±2mm；C + + 2mm 2mm 440，
（4）：PG：16kgf／cm2 DG：25mm直徑115mm法蘭尺寸
根據標準的“jb81-59”要求的機器的一部分的法蘭標準。
（5）電極在室溫下超過20MΩ的絕緣電阻（500V兆歐表測試缸）
（6）電極控制范圍（電極長度）

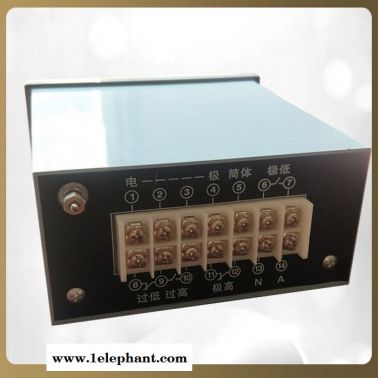

五、產品細節及接線圖
 以上是UDX-41型極限水位報警儀的相關信息，如果您對UDX-41型極限水位報警儀有興趣或疑問歡迎來電詢問
