產地 | 上海 |
---|---|
產品認證 | CCC |
額定電壓 | 220V |
額定功率 | 100W |
規格 | HYS4- |
適用范圍 | 電力設備 高壓成套 |
售后服務 | 終身保固 |
執行質量標準 | 國標 |
品牌 | 上海方科 |
型號 | HYS4-B/4-420-40 |
加工定制 | 是 |

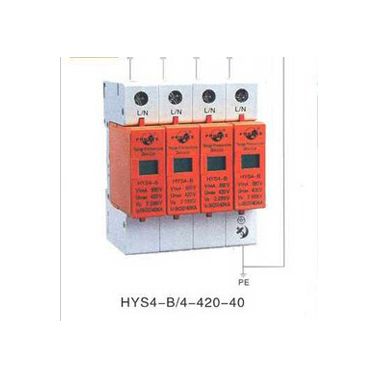

浪涌保護器 防雷器材HYS4-B/4-420-40
其它型號:

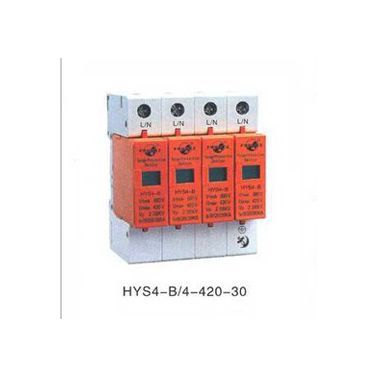

HYS4-B/4-420-30
HYS4-B/4-420-40
HYS4-B/4-385-60

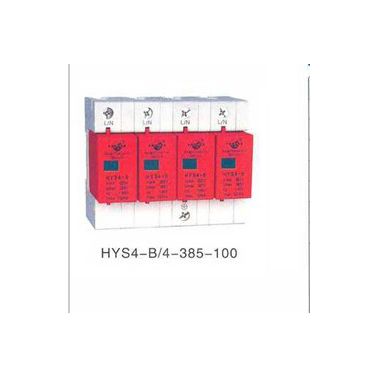

HYS4-B/4-385-100

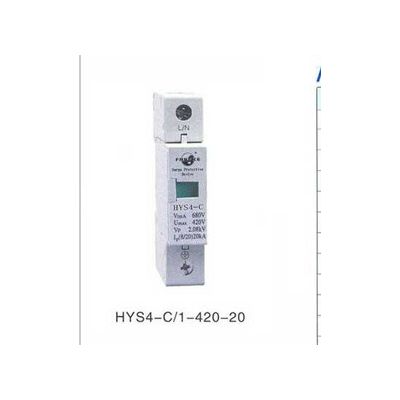

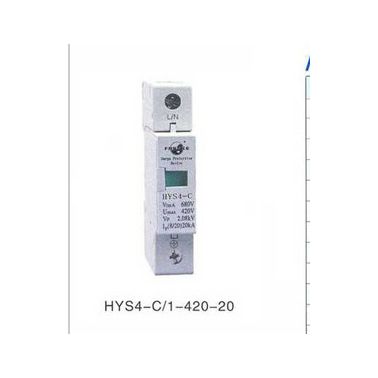

HYS4-C/1-420-20
HYS4-B/4-385-80
HYS5-C/40-275
HYS5-C15-440
1)工作原理
避雷器”或“過電壓保護器”英文簡寫為SPD.浪涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,或將強大的雷電流泄流入地,保護被保護的設備或
系統不受沖擊而損壞。
浪涌保護器的類型和結構按不同的用途有所不同,但它至少應包含一個非線性電壓限制元件。用于浪涌保護器的基本元器件有:放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。
2)浪涌保護器的基本元器件
??⒈放電間隙(又稱保護間隙): ??它一般由暴露在空氣中的兩根相隔一定間隙的金屬棒組成,其中一根金屬棒與所需保護設備的電源相線L1或零線(N)相連,另一根金屬棒與接地線(PE)相連
接,當瞬時過電壓襲來時,間隙被擊穿,把一部分過電壓的電荷引入大地,避免了被保護設備上的電壓升高。這種放電間隙的兩金屬棒之間的距離可按需要調整,結構較簡單,其缺點是滅弧性能差。改
進型的放電間隙為角型間隙,它的滅弧功能較前者為好,它是靠回路的電動力F作用以及熱氣流的上升作用而使電弧熄滅的。 ??
⒉氣體放電管: ??它是由相互離開的一對冷陰板封裝在充有一定的惰性氣體(Ar)的玻璃管或陶瓷管內組成的。為了提高放電管的觸發概率,在放電管內還有助觸發劑。這種充氣放電管有二極型
的,也有三極型的, ??氣體放電管的技術參數主要有:直流放電電壓Udc;沖擊放電電壓Up(一般情況下Up≈(2~3)Udc;工頻耐受電流In;沖擊耐受電流Ip;絕緣電阻R(>109Ω);極間電容(1-
5PF) ??氣體放電管可在直流和交流條件下使用,其所選用的直流放電電壓Udc分別如下:在直流條件下使用:Udc≥1.8U0(U0為線路正常工作的直流電壓) ??在交流條件下使用:U dc≥1.44Un
(Un為線路正常工作的交流電壓有效值) ??
⒊壓敏電阻: ??它是以ZnO為主要成分的金屬氧化物半導體非線性電阻,當作用在其兩端的電壓達到一定數值后,電阻對電壓十分敏感。它的工作原理相當于多個半導體P-N的串并聯。壓敏電阻的
特點是非線性特性好(I=CUα中的非線性系數α),通流容量大(~2KA/cm2),常態泄漏電流小(10-7~10-6A),殘壓低(取決于壓敏電阻的工作電壓和通流容量),對瞬時過電壓響應時間快(~10
-8s),無續流。 ??壓敏電阻的技術參數主要有:壓敏電壓(即開關電壓)UN,參考電壓Ulma;殘壓Ures;殘壓比K(K=Ures/UN**大通流容量Imax;泄漏電流;響應時間。 ??壓敏電阻的使用條
件有:壓敏電壓:UN≥[(√2×1.2)/0.7]U0(U0為工頻電源額定電壓) ??**小參考電壓:Ulma≥(1.8~2)Uac (直流條件下使用) ??Ulma≥(2.2~2.5)Uac(在交流條件下使用,Uac為交流
工作電壓) ??壓敏電阻的**大參考電壓應由被保護電子設備的耐受電壓來確定,應使壓敏電阻的殘壓低于被保護電子設備的而損電壓水平,即(Ulma)max≤Ub/K,上式中K為殘壓比,Ub為被保護設備
的而損電壓。 ??
⒋抑制二極管: ??抑制二極管具有箝位限壓功能,它是工作在反向擊穿區,由于它具有箝位電壓低和動作響應快的優點,特別適合用作多級保護電路中的**末幾級保護元件。抑制二極管在擊穿區
內的伏安特性可用下式表示:I=CUα,上式中α為非線性系數,對于齊納二極管α=7~9,在雪崩二極管α=5~7.
3)分級防護
1、**級保護
??目的是防止浪涌電壓直接從LPZ0區傳導進入LPZ1區,將數萬至數十萬伏的浪涌電壓限制到2500—3000V。 ??入戶電力變壓器低壓側安裝的電源防雷器作為**級保護時應為三相電壓開關型電源防
雷器,其雷電通流量不應低于60KA。該級電源防雷器應是連接在用戶供電系統入口進線各相和大地之間的大容量電源防雷器。一般要求該級電源防雷器具備每相100KA以上的**大沖擊容量,要求的限制電
壓小于1500V,稱之為CLASS I級電源防雷器。這些電磁防雷器是專為承受雷電和感應雷擊的大電流以及吸引高能量浪涌而設計的,可將大量的浪涌電流分流到大地。它們僅提供限制電壓(沖擊電流流過
電源防雷器時,線路上出現的**大電壓稱為限制電壓)為中等級別的保護,因為CLASS I級保護器主要是對大浪涌電流進行吸收,僅靠它們是不能完全保護供電系統內部的敏感用電設備的。 ??**級
電源防雷器可防范10/350μs、100KA的雷電波,達到IEC規定的**高防護標準。其技術參考為:雷電通流量大于或等于100KA(10/350μs);殘壓值不大于2.5KV;響應時間小于或等于100ns。
2、第二級防護
??目的是進一步將通過**級防雷器的殘余浪涌電壓的值限制到1500—2000V,對LPZ1—LPZ2實施等電位連接。 ??分配電柜線路輸出的電源防雷器作為第二級保護時應為限壓型電源防雷器,其雷電
流容量不應低于20KA,應安裝在向重要或敏感用電設備供電的分路配電處。這些電源防雷器對于通過了用戶供電入口處浪涌放電器的剩余浪涌能量進行更完善的吸收,對于瞬態過電壓具有極好的抑制作
用。該處使用的電源防雷器要求的**大沖擊容量為每相45kA以上,要求的限制電壓應小于1200V,稱之為CLASS Ⅱ級電源防雷器。一般用戶供電系統做到第二級保護**可以達到用電設備運行的要求了 ?
?第二級電源防雷器采用C類保護器進行相—中、相—地以及中—地的全模式保護,主要技術參數為:雷電通流容量大于或等于40KA(8/20μs);殘壓峰值不大于1000V;響應時間不大于25ns。
3、第三級保護
??目的是**終保護設備的手段,將殘余浪涌電壓的值降低到1000V以內,使浪涌的能量不致損壞設備。 ??在電子信息設備交流電源進線端安裝的電源防雷器作為第三級保護時應為串聯式限壓型電源
防雷器,其雷電通流容量不應低于10KA。 ??**后的防線可在用電設備內部電源部分采用一個內置式的電源防雷器,以達到完全消除微小的瞬態過電壓的目的。該處使用的電源防雷器要求的**大沖擊容
量為每相20KA或更低一些,要求的限制電壓應小于1000V。對于一些特別重要或特別敏感的電子設備具備第三級保護是必要的,同時也可以保護用電設備免受系統內部產生的瞬態過電壓影響。 ??對于
微波通信設備、移動機站通信設備及雷達設備等使用的整流電源,宜視其工作電壓的保護需要分別選用工作電壓適配的直流電源防雷器作為末級保護。
4、第四級及四級以上保護
??根據被保護設備的耐壓等級,假如兩級防雷**可以做到限制電壓低于設備的耐壓水平**只需要做兩級保護,假如設備的耐壓水平較低,可能需要四級甚至更多級的保護。第四級保護其雷電通流容
量不應低于5KA。
