| 材質 | 鋁合金 |
|---|---|
| 產地 | 溫州 |
| 尺寸 | G1/2“ G3/4 等 |
| 防護等級 | IP65 |
| 類別 | 異徑管 |
| 類型 | 軸向型 |
| 使用范圍 | 本產品廣泛適用于電力、石油、化工、制藥等工廠中具有**性混合物的危險場所在鋼管配線時作電線管路連接 |
| 特殊功能 | 耐腐蝕 |
| 品牌 | 振安防爆 |
型號：BHC
品牌：振安防爆

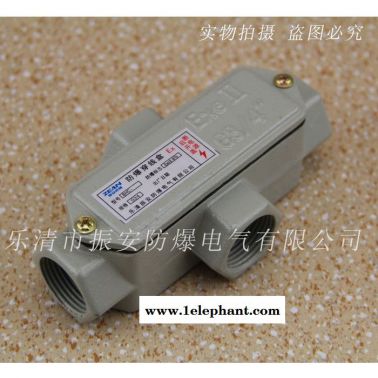

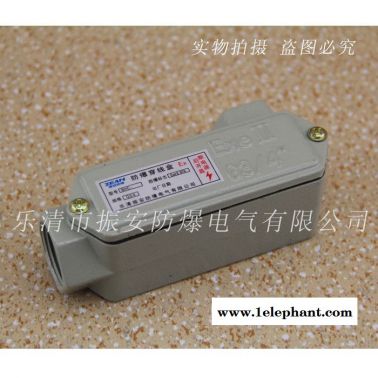

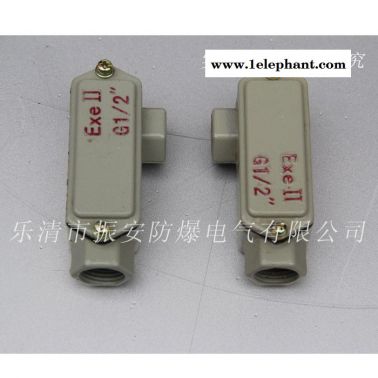

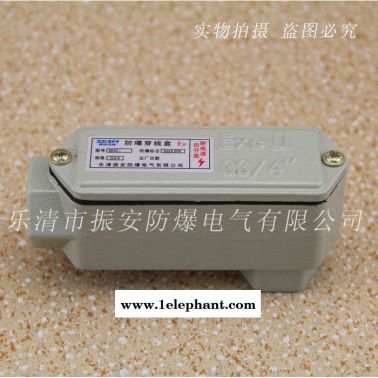

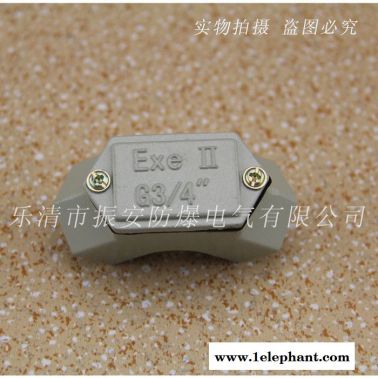

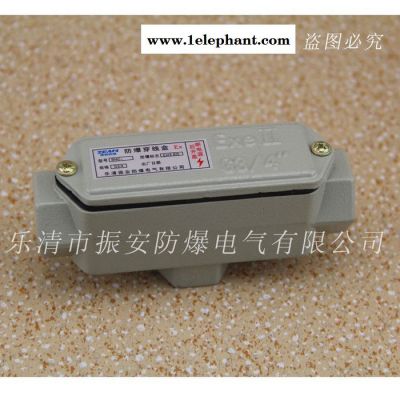

名稱：防爆穿線盒 （e）
防爆標志: ExeⅡCT1-6
防護等級: IP55
防腐等級：WF1
產品介紹:
本產品廣泛適用于電力、石油、化工、制藥等工廠中具有爆炸性混合物的危險場所在鋼管配線時作電線管路連接以及各種彎接之用
產品特點：
1. 外殼采用鑄鋁合金或鑄鐵，表面噴塑，表面噴涂純環氧樹脂粉末，可供用戶自由選擇
2. 結構形式多樣、便于安裝。
3. 防爆標志：Exe II。
4. 防護等級：IP55。
5. 符合GB3836-2000，IEC60079標準要求。
6. 適用范圍：用于 1 區和 2 區 用于 21 區和 22 區
技術參數：
產品名稱 | 進線口螺紋（AG） | 長（L） | 寬（W） | 高（H） |
防爆穿線盒A型 | G1/2" | 110 | 34 | 57 |
G3/4" | 130 | 38 | 64 | |
G1" | 144 | 46 | 73 | |
G1 1/4" | 166 | 58 | 87 | |
G1 1/2" | 180 | 62 | 96 | |
G2" | 193 | 72 | 104 | |
G2 1/2" | 230 | 88 | 125 | |
G3" | 224 | 105 | 150 | |
防爆穿線盒B型 | G1/2" | 110 | 46 | 42 |
G3/4" | 129 | 51 | 50 | |
G1" | 143 | 62 | 55 | |
G1 1/4" | 167 | 75 | 68 | |
G1 1/2" | 180 | 81 | 71 | |
G2" | 192 | 96 | 85 | |
G2 1/2" | 230 | 116 | 101 | |
G3" | 224 | 128 | 122 | |
防爆穿線盒C型 | G1/2" | 110 | 46 | 42 |
G3/4" | 129 | 51 | 50 | |
G1" | 143 | 62 | 55 | |
G1 1/4" | 167 | 75 | 68 | |
G1 1/2" | 180 | 81 | 71 | |
G2" | 192 | 96 | 85 | |
G2 1/2" | 230 | 116 | 101 | |
G3" | 224 | 128 | 122 | |
防爆穿線盒D型 | G1/2" | 120 | 34 | 60 |
G3/4" | 143 | 38 | 61 | |
G1" | 160 | 46 | 68 | |
G1 1/4" | 188 | 58 | 89 | |
G1 1/2" | 198 | 62 | 90 | |
G2" | 214 | 74 | 103 | |
G2 1/2" | 250 | 88 | 130 | |
G3" | 250 | 105 | 150 | |
防爆穿線盒E型 | G1/2" | 120 | 34 | 60 |
G3/4" | 143 | 38 | 61 | |
G1" | 160 | 46 | 68 | |
G1 1/4" | 188 | 58 | 89 | |
G1 1/2" | 198 | 62 | 90 | |
G2" | 214 | 74 | 103 | |
G2 1/2" | 250 | 88 | 130 | |
G3" | 250 | 105 | 150 | |
防爆穿線盒F型 | G1/2" | 120 | 60 | 43 |
G3/4" | 143 | 65 | 50 | |
G1" | 160 | 79 | 57 | |
G1 1/4" | 189 | 93 | 68 | |
G1 1/2" | 198 | 100 | 70 | |
G2" | 215 | 115 | 85 | |
G2 1/2" | 250 | 140 | 101 | |
G3" | 250 | 150 | 122 | |
防爆穿線盒G型 | G1/2" | 86 | 50 | 32 |
G3/4" | 94 | 55 | 37 | |
G1" | 104 | 62 | 43 | |
G1 1/4" | 110 | 78 | 52 | |
G1 1/2" | 130 | 95 | 58 | |
G2" | 168 | 112 | 72 | |
G2 1/2" | 185 | 134 | 93 | |
G3" | 215 | 152 | 105 | |
防爆穿線盒H型 | G1/2" | 121 | 34 | 42 |
G3/4" | 141 | 37 | 50 | |
G1" | 159 | 45 | 55 | |
G1 1/4" | 189 | 57 | 68 | |
G1 1/2" | 198 | 61 | 71 | |
G2" | 217 | 74 | 85 | |
G2 1/2" | 250 | 90 | 101 | |
G3" | 250 | 105 | 124 |
注意事項：
1 定貨時須按照型號含義定貨，例如：需要A型，G1/2的穿線盒，則產品型號為：BHC-A/G1/2
2 應注明防爆標志，防護等級，防腐等級等技術要求。
3 有特殊要求，請另行注明。
4 產品實行一年保修，一年內產品在正常使用情況下出現任何故障由本公司免費維修
