| 品牌 | 湖南湘雷 |
|---|---|
| 型號 | XL-BNC-V3 |

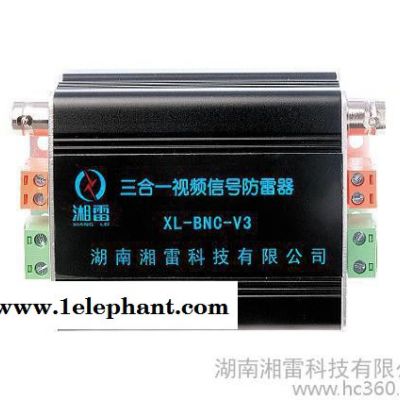

視頻信號防雷器
■型號說明
XL -□ -□
| | | V2、V3：二合一、三合一
| | 接口類型：BNC、F、RF、RJ45
| 湘雷
■產品用途
視頻信號防雷器采用多級串聯式結構設計，具有多級保護功能，通流容量大，限制電壓低，插入損耗小，響應速度快。主要用于沿視頻信號線路侵入設備的雷電（過電壓）防護，如視頻監控設備（攝像機、視頻監控器、光端機、顯示器、有線電視、家用電視等）。
■產品特點
●多級保護，通流容量大；
●內置快速半導體保護器件，響應速度快，殘壓低。
●核心元件采用國際知名品牌，性能優越。
●極低的在線電阻減少了信號強度不必要的衰減，使信號傳輸的距離增至最大；
●低電容、電感設計，傳輸性能優越；
●限制電壓極低。
■ 技術參數
名稱 | 型號 | 規格 | 接口類型 | 工作電壓（V） | 限制電壓（V） | 傳輸 速率（Mbps） | 標稱通 流容量In(kA, 8/20μs) | 最大通 流容量Imax(kA, 8/20μs) | 響應時間(ns) | 插入 損耗 (dB) |
視頻信號防雷器 | XL-BNC | BNC接口 | BNC | 5 | 20 | 10 | 5 | 10 | ＜1 | 0.2 |
XL-BNC | BNC接口、不銹鋼 | BNC | ||||||||
XL-F | 英制F接口 | F | ||||||||
XL-F | 英制F接口、不銹鋼 | F | ||||||||
XL-F | 公制F接口、不銹鋼 | F | ||||||||
XL-RF | RF接口 | RF | ||||||||
XL-BNC/4 | 4口BNC接口 | BNC | ||||||||
XL-BNC/8 | 8口BNC接口 | BNC | ||||||||
XL-BNC/8 | 機架式8口 | BNC | ||||||||
XL-BNC/16 | 機架式16口 | BNC | ||||||||
XL-BNC/24 | 機架式24口 | BNC | ||||||||
XL-BNC-V3 | 視頻+控制+電源12V | BNC/接線端子/接線端子 | 12 | 30 | ||||||
XL-BNC-V3 | 視頻+控制+電源24V | 24 | 60 | |||||||
XL-BNC-V3 | 視頻+控制+電源48V | 48 | 90 | |||||||
XL-BNC-V3 | 視頻+控制+電源220V | 220 | 350 | |||||||
XL-RJ45-V3 | 網絡+控制+電源12V | RJ45/接線端子/接線端子 | 12 | 30 | ||||||
XL-RJ45-V3 | 網絡+控制+電源24V | 24 | 60 | |||||||
XL-RJ45-V3 | 網絡+控制+電源48V | 48 | 90 | |||||||
XL-RJ45-V3 | 網絡+控制+電源220V | 220 | 350 | |||||||
XL-BNC-V3 | 視頻+網絡+電源12V | BNC/RJ45/接線端子 | 12 | 30 | ||||||
XL-BNC-V3 | 視頻+網絡+電源24V | 24 | 60 | |||||||
XL-BNC-V3 | 視頻+網絡+電源48V | 48 | 90 | |||||||
XL-BNC-V3 | 視頻+網絡+電源220V | 220 | 350 | |||||||
XL-BNC-V2 | 視頻+電源12V | BNC/接線端子 | 12 | 30 | ||||||
XL-BNC-V2 | 視頻+電源24V | 24 | 60 | |||||||
XL-BNC-V2 | 視頻+電源48V | 48 | 90 | |||||||
XL-BNC-V2 | 視頻+電源220V | 220 | 350 | |||||||
XL-RJ45-V2 | 網絡+電源12V | RJ45/接線端子 | 12 | 30 | ||||||
XL-RJ45-V2 | 網絡+電源24V | 24 | 60 | |||||||
XL-RJ45-V2 | 網絡+電源48V | 48 | 90 | |||||||
XL-RJ45-V2 | 網絡+電源220V | 220 | 350 | |||||||
XL-BNC-V2 | 視頻+控制 | BNC/接線端子 |
■安裝說明
● 本產品為串聯連接方式。
● 防雷器的IN為輸入，OUT為輸出，輸入端接外線，輸出端與被保護設備的輸入端相連接。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
