| 材質(zhì) | 椰殼,果殼,木炭,木屑,杏殼 |
|---|---|
| 產(chǎn)地 | 寧夏 |
| 產(chǎn)品等級 | 優(yōu)級品 |
| 功能 | 水處理 |
| 規(guī)格 | 各種規(guī)格 |
| 類別 | 柱狀活性炭 |
| 粒度 | 各種目數(shù) |
| 適用對象 | 水 |
| 適用范圍 | 顆粒物 |

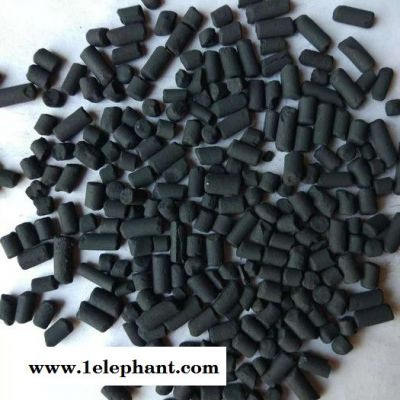

| 外觀 | 黑色柱狀顆粒 |
| 用途 | 水處理用活性炭 |
| 有效物質(zhì)含量 | 典值977 |
| 適用行業(yè) | 化水凈氣類活性炭 |
| 品牌 | 活性炭 |
本公司供應(yīng)活性炭活性炭 椰殼,果殼,木炭,木屑,杏殼,煤質(zhì) ，顆粒，柱狀，片狀，粉末狀各種規(guī)格優(yōu)級品 水處理 柱狀活性炭 黑色柱狀顆粒，黑色粉末活性炭質(zhì)量保證，歡迎咨詢洽談。
活性炭是一種黑色多孔的固體炭質(zhì)，由煤通過粉碎、成型或用均勻的煤粒經(jīng)炭化、活化生產(chǎn)。主要成分為碳，并含少量氧、氫、硫、氮、氯等元素。普通活性炭的比表面積在500～1700m2/g間。具有很強的吸附性能，為用途極廣的一種工業(yè)吸附劑。
基本信息中文名稱
活性炭
外文名稱
activated Carbon
相對分子質(zhì)量
12.01
熔點
3500°C
相對密度
1.8g/cm3
原理
過濾 吸附
用途
環(huán)保行業(yè) 電力行業(yè)
特點
吸附 機械 化學等特性
分類
椰殼炭 果殼炭 木質(zhì)炭 煤質(zhì)炭
特性
凈化空氣
| 目錄 | 1詞語解釋 2基本簡介 3種類劃分 4分類介紹 5材質(zhì)分類 6主要特性 7主要作用 | 8主要用途 9市場現(xiàn)狀 10技術(shù)指標 11安全應(yīng)用 12應(yīng)用領(lǐng)域 13應(yīng)用歷史 14影響因素 | 15質(zhì)檢信息 16國家標準 17安全防患 18注意事項 19再生產(chǎn)品 |
|---|
【詞語】 活性炭
【全拼】: 【huóxìngtàn】
【釋義】: 吸附能力很強的炭，是把硬木、果殼、骨頭等放在密閉的容器中燒成炭再增加其孔隙后制成的。防毒面具中用來過濾氣體，工業(yè)上用來脫色、使溶液純凈，醫(yī)藥上用來吸收胃腸中的毒素、細菌或氣體。
折疊編輯本段基本簡介
活性炭是傳統(tǒng)而現(xiàn)代的人造材料，又稱碳分子篩。化學式：C。CAS：64365-11-3 EINECS: 264-846-4。自從問世一百年來，活性炭與蜂窩狀活性炭應(yīng)用領(lǐng)域日益擴展，應(yīng)用數(shù)量不斷遞增。
折疊編輯本段種類劃分 由于原料來源、制造方法、外觀形狀和應(yīng)用場合不同，環(huán)保活性炭的種類很多，到目前為止尚無精確的統(tǒng)計材料，大約有上千個品種。
按原料來源分：
1. 木質(zhì)活性炭
2. 獸骨、血炭
3. 礦物質(zhì)原料活性炭
4. 其它原料的活性炭
5. 再生活性炭
按制造方法分：
1. 化學法活性炭（化學炭）
2. 物理法活性炭
3. 化學–物理法或物理–化學法活性炭
按外觀形狀分：
1. 粉狀活性炭
2. 顆粒活性炭
3. 不定型顆料活性炭
4. 圓柱形活性炭
5. 球形活性炭
6. 其它形狀的活性炭
按孔徑分：
大孔 半徑>20 000nm
過渡孔 半徑150 ～20 000nm
微孔 半徑< 150nm 活性炭的表面積主要是由微孔提供的，
按材質(zhì)分：
椰殼活性炭
果殼活性炭（包括杏殼活性炭、果核殼活性炭、核桃殼活性炭）
木質(zhì)活性炭
煤質(zhì)活性炭
折疊編輯本段分類介紹 折疊煤質(zhì)顆粒活性炭煤質(zhì)顆粒活性炭選用優(yōu)質(zhì)無煙煤為原料，采用先進的工藝精制而成，外觀為黑色不定型顆粒。具有空隙結(jié)構(gòu)發(fā)達，比表面積大，吸附能力強，機械強度高，床層阻力小，化學穩(wěn)定性能好，易再生，經(jīng)久耐用等優(yōu)點。
折疊稻殼活性炭水稻脫粒時產(chǎn)生的稻殼往往被當做廢棄物扔掉，日本研究人員日前報告說，他們開發(fā)出了利用稻殼制造高性能活性炭的技術(shù)。
日本長岡技術(shù)科學大學的齋藤秀俊教授在論文中指出，如果單純將稻殼加熱后制成炭，稻殼內(nèi)殘留的二氧化硅會阻礙其作為活性炭發(fā)揮作用。但是將上述“稻殼炭”與氫氧化鉀和氫氧化鈉混合在一起，然后進行熱處理，就可以成功去除二氧化硅。據(jù)測算，與普通活性炭相比，這種稻殼活性炭及其孔隙的表面積相當于前者的2.5倍。
折疊活性炭纖維
本產(chǎn)品是以優(yōu)質(zhì)椰殼粉末活性炭為吸附材料，采用高分子粘結(jié)材料將其粘附在無紡布的基體之上而制成，可有效吸附各種工業(yè)廢氣，如苯、甲苯、二甲苯、甲醛、氨氣、二氧化硫等。主要用于制作活性炭口罩，亦可作為鞋墊，廣泛用于化工、制藥、油漆等行業(yè)，防毒除臭效果顯著。
粉狀活性炭以優(yōu)質(zhì)木炭為原料，經(jīng)特殊生產(chǎn)工藝精制而成，有物理法、化學法兩種。經(jīng)水蒸氣活化后，精制處理，粉碎而成。本品外觀為黑色粉末狀，在一般溶液下均不溶解。無臭無味，具有表面積大吸附力強、純度高、濾速快、質(zhì)量穩(wěn)定，具有絮凝效應(yīng)和助濾效應(yīng)等特點。廣泛適用于食品、醫(yī)藥、味精化工等產(chǎn)品的脫色、除雜精制。也可以用于水的凈化處理。
折疊編輯本段材質(zhì)分類| 種 類 | 原 料 |
| 木質(zhì)活性炭 | 以木屑、木炭等制成的活性炭 |
| 果殼活性炭 | 以椰子殼、核桃殼、杏核殼等制成的活性炭 |
| 煤質(zhì)活性炭 | 以褐煤、泥煤、煙煤、無煙煤等制成的活性炭 |
| 石油類活性炭 | 例如以瀝青等為原料制成的瀝青基球狀活性炭 |
| 再生炭 | 以用過的廢炭為原料，進行再活化處理的再生活性炭 |

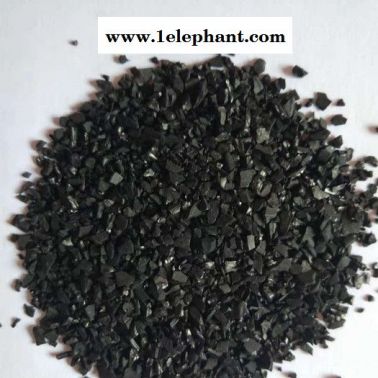

采用椰子殼為原料精制而成，外形為不定形顆粒，具有機械強度高，孔隙結(jié)構(gòu)發(fā)達，比表面積大，吸附速度快，吸附容量高，易于再生，經(jīng)久耐用等特點。
主要用于食品、飲料、酒類、空氣凈化活性炭和高純飲用水的除臭、去除水中重金屬、除氯及液體脫色。并可廣泛用于化學工業(yè)的溶劑回收和氣體分離等。
凈化空氣用活性炭
凈化空氣用的活性炭的微孔直徑，必須是略大于有毒有害氣體分子直徑，才具備對有毒有害氣體的吸附能力。影響空氣凈化活性炭使用壽命的關(guān)鍵因素：使用環(huán)境中有害物質(zhì)的總量大小以及脫附的頻率。由于活性炭吸附有害氣體的質(zhì)量可以接近甚至達到其本身的質(zhì)量，而在普通家庭空間空氣中，有害氣體的質(zhì)量遠遠小于活性炭的使用量。因此，只要經(jīng)常將活性炭放置在太陽下爆曬，活性炭就可以長期使用。
折疊果殼活性炭簡介
果殼活性炭主要以果殼和木屑為原料，經(jīng)炭化、活化、精制加工而成。具有比表面積大、強度高、粒度均勻、孔隙節(jié)構(gòu)發(fā)達、吸附性能強等特點。并能有效吸附水中的游離氯、酚、硫、油、膠質(zhì)、農(nóng)藥殘留物和其他有機污染以及有機溶劑的回收等。適用于制藥、石油化工、制糖、飲料、酒類凈化行業(yè)，對有機物溶劑的脫色、精制、提純和污水處理等方面。
用途
果殼活性炭被廣泛應(yīng)用于飲用水、工業(yè)用水和廢水的深度凈化生活、工業(yè)水質(zhì)凈化及氣相吸附，如電廠、石化、煉油廠、食品飲料、制糖制酒、醫(yī)藥、電子、養(yǎng)魚、海運等行業(yè)水質(zhì)凈化處理，能有效吸附水中的游離氯、酚、硫和其它有機污染物，特別是致突變物(THM)的前驅(qū)物質(zhì)，達到凈化除雜去異味。還可用于工業(yè)尾氣凈化、氣體脫硫、石油催化重整，氣體分離、變壓吸附、空氣干燥、食品保鮮、防毒面具、解媒載體，工業(yè)溶劑過濾、脫色、提純等。各種氣體的分離、提純、凈化；有機溶劑回收；制糖、味精、醫(yī)藥、酒類、飲料的脫色、除臭、精制；貴重金屬提煉；化學工業(yè)中的催化劑及催化劑載體。產(chǎn)品更具脫色、提純、除雜、除臭、去異味、載體、凈化、回收等功能。
技術(shù)參數(shù)
真假椰殼活性炭識別方法
因椰殼活性炭比煤質(zhì)活性炭成本高許多，而且成品活性炭材質(zhì)一般不容易被普通大眾所識別。市場上常有不法銷售商利用消費者無法識別材質(zhì)的弱點，用煤質(zhì)活性炭假冒椰殼活性炭銷售，不管是民用還是工業(yè)用領(lǐng)域，此現(xiàn)象都較為嚴重。
以下是簡單區(qū)分它們的幾個方法
1、椰殼活性炭屬于果殼活性炭類別，其主要特點是密度小、手感輕，拿在手里的重量明顯比煤質(zhì)活性炭輕。相同重量的活性炭，椰殼活性炭體積一般大于煤質(zhì)活性炭。
2、椰殼活性炭形狀一般為破碎顆粒狀、片狀，而成型活性炭，如柱狀、球狀活性炭，多為煤質(zhì)炭。
3、因椰殼活性炭密度小，手感輕，因此可以將活性炭放到水里，煤質(zhì)炭一般沉底較快，而椰殼活性炭浮在水中的時間更長，隨著活性炭吸附水分子達到飽和，加重自身重量才會逐步全部沉入水底，當活性炭全部沉底后，會看見每顆活性炭外面都包裹著一個小氣泡，晶瑩剔透，非常有趣。
4、椰殼活性炭為小分子孔隙結(jié)構(gòu)，將活性炭放到水里，其吸附水分子時所排空氣會產(chǎn)生許多非常細小的水泡（肉眼剛好能看見），密密麻麻的不停浮向水面。而煤質(zhì)活性炭一般為大分子孔隙結(jié)構(gòu)，所產(chǎn)生的氣泡也相對較大。
折疊木質(zhì)活性炭
本產(chǎn)品是以優(yōu)質(zhì)木材為原料，外形為粉末狀，經(jīng)高溫炭化、活化及多種工序精制而成木質(zhì)活性炭，具有比表面積大，活性高，微孔發(fā)達，脫色力強，孔隙結(jié)構(gòu)較大等特點，孔隙結(jié)構(gòu)大，能有較吸附液體中的顏色等較大的各種物質(zhì)、雜質(zhì)。
主要用于食品、酒類、油類、飲料、染料、化工、自來水凈化、污水處理、降COD、藥用活性炭等各種用途脫色。
折疊木質(zhì)柱狀活性炭特 點：采用優(yōu)質(zhì)木屑、椰殼等為原料，經(jīng)粉碎、混合、擠壓、成型、干燥、炭化、活化而制成。
獨創(chuàng)性：采用非粘結(jié)成型活性炭專有技術(shù)。改變傳統(tǒng)用煤焦油、淀粉等傳統(tǒng)粘結(jié)劑成型的辦法。不含粘結(jié)劑成份，完全靠炭分子之間的親和力和原料本身的特殊性質(zhì)。科學配方，制作而成，有效避免炭孔堵塞，充分發(fā)揮豐富發(fā)達炭孔的吸附功能。
先進性：由于采用優(yōu)質(zhì)木屑、椰殼為原料，制成的柱狀活性炭比傳統(tǒng)的煤質(zhì)柱狀炭灰份低、雜質(zhì)少、氣相吸附值、CTC占絕對優(yōu)勢。產(chǎn)品孔徑分布合理，達到最大吸附與脫附，從而大大提高產(chǎn)品的使用壽命（平均2-3年），是普通煤質(zhì)炭的1.4倍。有柱狀和球形顆粒等規(guī)格。
適用性：①、氣相吸附 ②、有機溶劑回收（苯系氣體甲苯、二甲苯、醋酸纖維行業(yè)中的丙酮回收） ③、雜質(zhì)和有害氣體去除，廢氣回收 ④、煉油廠、加油站、油庫過量汽油回收。
木質(zhì)柱狀活性炭典型指標：
| CTC 吸附值 | % | 100-140% |
| 苯吸附Benzene adsorption | % | 45-65% |
| 碘吸附值Iodine adsorption | Mg/g | 1100-1300 |
| 比表面積 Surface area | m2/g | 1400~2400 |
| 表觀密度 Bulk density | g/ml | 0.33~0.38 |
| 燃點Ignition temperature | ℃ | 400~450 |
| 強 度Hardness | % | 95-99.9% |
| 灰 分Ash | % | 3-6 |
| 水 分Moisture content | % | 5 |
| 粒 度 Particle size | mesh | 2,3,4mm |
煤質(zhì)活性炭 該品選用優(yōu)質(zhì)無煙煤作為原料精制而成，外形分別為柱狀、顆粒、粉末、蜂窩狀、球形等形狀，具有強度高，吸附速度快，吸附容量高，比表面積較大，孔隙結(jié)構(gòu)發(fā)達，孔隙大小在于椰殼活性炭和木質(zhì)活性炭之間。
主要用于高端空氣凈化、生化毒氣、化學毒氣凈化（如芥子氣、沙林毒氣）、廢氣凈化、高純水處理、廢水處理、污水處理、水族、直飲水凈化、脫硫、廢氣處理、生活廢氣（甲醛等）凈化、水處理活性炭脫硝并可有效去除氣體與液體中的雜質(zhì)和污染物以及各種氣體分離和提純，還可廣泛用于各種低沸點物質(zhì)的吸附回收，脫臭除油等。
簡介
煤質(zhì)柱狀活性炭選用優(yōu)質(zhì)無煙煤為原料，采用先進工藝精制加工而成，外觀呈黑色圓柱狀顆粒；具有合理的孔隙結(jié)構(gòu)，良好的吸附性能，機械強度高，易反復(fù)再生，造價低等特點；用于有毒氣體的凈化，廢氣處理，工業(yè)和生活用水的凈化處理，溶劑回收等方面。煤質(zhì)柱狀活性炭物理、化學性能分析(GB/T 7701.7-1997)
| 分析項目 | 測試數(shù)據(jù) | 分析項目 | 測試數(shù)據(jù) |
| 碘值 | ≥850mg/g | 機械強度 | ≥90% |
| 比表面積 | 500－900m/g | 水分 | ≤10% |
| 充填密度 | 0.45－0.55g/cm | PH值 | 按要求生產(chǎn) |
| 苯吸附 | ≥400mg/g | 亞甲藍值 | ≥8ml/g |
應(yīng)用
煤質(zhì)柱狀活性炭用于有毒氣體的凈化，廢氣處理，工業(yè)和生活用水的凈化處理，溶劑回收等方面。并且
廣泛應(yīng)用于工農(nóng)業(yè)生產(chǎn)的各個方面，如石化行業(yè)的無堿脫臭（精制脫硫醇）、乙烯脫鹽水（精制填料）、催化劑載體（鈀、鉑、銠等）、水凈化及污水處理；電力行業(yè)的電廠水質(zhì)處理及保護；化工行業(yè)的化工催化劑及載體、氣體凈化、溶劑回收及油脂等的脫色、精制；食品行業(yè)的飲料、酒類、味精母液及食品的精制、脫色；黃金行業(yè)的黃金提取、尾液回收；環(huán)保行業(yè)的污水處理、廢氣及有害氣體的治理、氣體凈化；以及相關(guān)行業(yè)的香煙濾嘴、木地板防潮、吸味、汽車汽油蒸發(fā)污染控制，各種浸漬劑液的制備等。活性炭在未來將會有極好的發(fā)展前景和廣闊的銷售市場。
吸附特性
活性炭是一種很細小的炭粒 有很大的表面積，而且炭粒中還有更細小的孔——毛細管。這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體（雜質(zhì)）充分接觸。當這些氣體（雜質(zhì)）碰到毛細管被吸附，起凈化作用。活性炭的表面積研究是非常重要的，活性炭的比表面積檢測數(shù)據(jù)只有采用BET方法檢測出來的結(jié)果才是真實可靠的，國內(nèi)目前有很多儀器只能做直接對比法的檢測，現(xiàn)在國內(nèi)也被淘汰了。目前國內(nèi)外比表面積測試統(tǒng)一采用多點BET法，國內(nèi)外制定出來的比表面積測定標準都是以BET測試方法為基礎(chǔ)的，請參看中國國家標準(GB/T 19587-2004)-氣體吸附BET原理測定固態(tài)物質(zhì)比表面積的方法。比表面積檢測其實是比較耗費時間的工作，由于樣品吸附能力的不同，有些樣品的測試可能需要耗費一整天的時間，如果測試過程沒有實現(xiàn)完全自動化，那測試人員就時刻都不能離開，并且要高度集中，觀察儀表盤，操控旋鈕，稍不留神就會導(dǎo)致測試過程的失敗，這會浪費測試人員很多的寶貴時間。F-Sorb 2400比表面積測試儀是真正能夠?qū)崿F(xiàn)BET法檢測功能的儀器（兼?zhèn)渲苯訉Ρ确ǎ匾腇-Sorb 2400比表面積測試儀是迄今為止國內(nèi)唯一完全自動化智能化的比表面積檢測設(shè)備，其測試結(jié)果與國際一致性很高，穩(wěn)定性也很好，同時減少人為誤差，提高測試結(jié)果精確性。
活性炭對各氣體的吸附能力（單位：ml/cm3)：
H2、 O2、N2、Cl₂、CO₂
4.5 、35、11、494、97
催化特性
活性炭在許多吸附過程中伴有催化反應(yīng)，表現(xiàn)出催化劑的活性。例如活性炭吸附二氧化硫經(jīng)催化氧化變成三氧化硫。
由于活性炭有特異的表面含氧化合物或絡(luò)合物的存在，對多種反應(yīng)具有催化劑的活性，例如使氯氣和一氧化碳生成光氣。
由于活性炭和載持物之間會形成絡(luò)合物，這種絡(luò)合物催化劑使催化活性大增，例如載持鈀鹽的活性炭，即使沒有銅鹽的催化劑存在，烯烴的氧化反應(yīng)也能催化進行，而且速度快、選擇性高。
由于活性炭具有發(fā)達的細孔結(jié)構(gòu)、巨大的內(nèi)表面積和很好的耐熱性、耐酸性、耐堿性，可作為催化劑的載體。例如，有機化學中加氫、脫氫環(huán)化、異構(gòu)化等的反應(yīng)中，活性炭是鉑、鈀催化劑的優(yōu)良載體。
機械特性
⑴粒度：采用一套標準篩篩分法，求出留在和通過每只篩子的活性炭重量，表示粒度分布。
⑵靜觀密度或堆密度：飲食孔隙容積和顆粒間空隙容積的單位體積活性炭的重量。
⑶體積密度和顆粒密度：飲食孔隙容積而不飲食顆粒間空隙容積的單位體積活性炭的重量。
⑷強度：即活性炭的耐破碎性。
⑸耐磨性：即耐磨損或抗磨擦的性能。
這些機械性質(zhì)直接影響活性炭應(yīng)用，例如：密度影響容器大小；粉炭粗細影響過濾；粒炭粒度分布影響流體阻力和壓降；破碎性影響活性炭使用壽命和廢炭再生。
化學特性
活性炭的吸附除了物理吸附，還有化學吸附。活性炭的吸附性既取決于孔隙結(jié)構(gòu)，又取決于化學組成。
活性炭不僅含碳，而且含少量的化學結(jié)合、功能團開工的氧和氫，例如羰基、羧基、酚類、內(nèi)酯類、醌類、醚類。這些表面上含有的氧化物和絡(luò)合物，有些來自原料的衍生物，有些是在活化時、活化后由空氣或水蒸氣的作用而生成。有時還會生成表面硫化物和氯化物。在活化中原料所含礦物質(zhì)集中到活性炭里成為灰分，灰分的主要成分是堿金屬和堿土金屬的鹽類，如碳酸鹽和磷酸鹽等。
這些灰分含量可經(jīng)水洗或酸洗的處理而降低。
折疊編輯本段主要作用1、脫色和過濾，使帶色液體脫色。
2、吸收各種氣體與蒸氣。
3、色譜分析用。
4、測甲醇、錫和硅的還原劑。
5、粒狀物可用作催化劑的載體。
折疊編輯本段主要用途1、家用活性炭
空氣凈化：用活性炭擺放在室內(nèi)有效的吸收空氣中含有的甲醛二甲苯等
有害物質(zhì)（特別是新裝修的房子），
家具去異味：活性炭可適用于新買的家具放于櫥柜抽屜冰箱中.也可放在鞋子里面除臭味.
汽車除味：新車一般都含有很多的有害物質(zhì)難聞刺鼻的氣味，用活性炭可以有效的去除
2、污水處理場排氣吸附
3、飲料水處理
4、電廠水預(yù)處理
5、廢水回收前處理
6、生物法污水處理
7、有毒廢水處理
8、石化無堿脫硫醇
9、溶劑回收（因為活性炭可吸附有機溶劑）
10、化工催化劑載體
11、濾毒罐
12、黃金提取
13、化工品儲存排氣凈化
14、制糖、酒類、味精醫(yī)藥、食品精制、脫色
15、乙烯脫鹽水填料
16、汽車尾氣凈化
17、PTA氧化裝置凈化氣體
18、印刷油墨的除雜
19、氣體分離：例如從城市煤氣中回收苯；從天然氣中回收汽油、丙烷和丁烷；用于處理費托合成中的廢氣，以回收其中的烴類等。
20、液相吸附：例如在制糖工業(yè)中用活性炭吸附法使糖液脫色；在化學工業(yè)中用活性炭使有機物質(zhì)脫色；用活性炭凈化電鍍浴中的有機雜質(zhì)，以保證電鍍表面的質(zhì)量及用于廢水脫酚等。
折疊編輯本段市場現(xiàn)狀活性炭作為一種吸附能力很強的功能性碳材料，目前主要應(yīng)用于食品飲料、醫(yī)藥、水處理、化工等領(lǐng)域。從國內(nèi)外活性炭應(yīng)用結(jié)構(gòu)來看，活性炭在國內(nèi)外的應(yīng)用結(jié)構(gòu)大體一致，其中水處理和食品飲料是活性炭的兩大主要應(yīng)用領(lǐng)域。《中國活性炭行業(yè)市場研究與投資預(yù)測分析報告前瞻》數(shù)據(jù)顯示，2012年，我國活性炭需求量約為25.68萬噸，其中水處理領(lǐng)域需求占比最大，達到了32.52%，其次是食品飲料領(lǐng)域，需求占比約為28.16%。
在行業(yè)的成長期階段，活性炭下游領(lǐng)域?qū)钚蕴慨a(chǎn)品的需求將逐年增加。根據(jù)前瞻產(chǎn)業(yè)研究院保守的測算，預(yù)計到2017年，國內(nèi)活性炭總需求量將達到45萬噸，年均增速保持在10%以上。
折疊編輯本段技術(shù)指標| 顆粒活性炭 | 柱粒活性炭 | ||
| 碘值 | ≥950(mg/g) | 碘值 | ≥850(mg/g) |
| 苯吸附 | ≥450(mg/g) | 比表面積 | 500-900m2/g |
| 比表面積 | 900-1100m2/g | 充填密度 | 0.45-0.55g/cm3 |
| 充填密度 | 0.45-0.55g/cm3 | 強度 | ≥90% |
| 強度 | ≥90% | 水分 | ≤10% |
| 水分 | ≤10% |
通常都認為應(yīng)用活性炭沒有安全問題，但實際沒有絕對的安全，對活性炭應(yīng)用中的安全不能掉以輕心，對活性炭的性質(zhì)和不安全的可能性要有所認識。
A. 關(guān)于著火
1) 活性炭不列入危險品類，但是可燃的。著火后不會發(fā)生有焰燃燒，只是陰燃。
2)活性炭不會自燃，與汽油、柴油等混合，可能會引起在空氣中燃燒。
3)活性炭燃燒時如果通風不足，會生成有毒的一氧化碳。
B、關(guān)于貯存
1) 活性炭必須存放在盡可能防火的建筑內(nèi)。
2)活性炭不可與氧化劑混放。
3)貯存處禁止明火、火花和吸煙。
折疊編輯本段應(yīng)用領(lǐng)域◎石化行業(yè)
無堿脫臭（精制脫硫醇）——重催的精制裝置
乙烯脫鹽水（精制填料）——乙烯裝置
催化劑載體（鈀、鉑、銠等）——苯乙烯、連續(xù)重整裝置
水凈化及污水處理——上水及下水的深度處理
◎電力行業(yè)
電廠水質(zhì)處理及保護——鍋爐裝置
◎化工行業(yè)
化工催化劑及載體、氣體凈化、溶劑回收、及油脂等的脫色、精制
◎食品行業(yè)
飲料、酒類、味精母液及食品的精制、脫色、提純、除臭
◎黃金行業(yè)
黃金提取——適用炭漿法、堆浸法提金工藝
尾液回收——金礦的廢物利用及環(huán)境保護
◎環(huán)保行業(yè)
用于污水處理、廢氣及有害氣體的治理、氣體凈化
◎相關(guān)行業(yè)
香煙濾嘴、木地板防潮、吸味、汽車汽油蒸發(fā)污染控制，各種浸漬劑液的制備等，比如活性炭可以作為活性碳罐的填充物用來生產(chǎn)摩托車碳罐 汽車碳罐等。
活性炭吸附法在水處理中的應(yīng)用
活性炭吸附廣泛應(yīng)用于在城市污水處理、飲用水及工業(yè)廢水處理。
⑴城市污水處理
廢水中的一些有機物是難于為微生物或一般氧化法所氧化分解的，如酚、苯、石油及其產(chǎn)品、殺蟲劑、洗滌劑、合成染料、胺類化合物以及許多人工合成有機物，經(jīng)生化處理后很難達到對排放要求較高的水體中排放的標準，也嚴重影響廢水的回用，因此需要深度處理。
由于活性炭對有機物的吸附能力大，在廢水深度處理中得到廣泛的應(yīng)用，具有以下優(yōu)點：
①處理程度高，城市污水用活性炭進行深度處理后,BOD可降低99%,TOC可降到1～3mg/L。
②應(yīng)用范圍廣，對廢水中絕大多數(shù)有機物都有效，包括微生物難于降解的有機物。
③適應(yīng)性強，對水量及有機物負荷的變動有較強的適應(yīng)性能，可得到穩(wěn)定的處理效果。
④粒狀炭可進行再生重復(fù)使用，被吸附的有機物在再生過程中被燒掉，不產(chǎn)生污泥。
⑤可回收有用物質(zhì)，例如用活性炭處理含酚廢水，用堿再生吸附飽和的活性炭，可以回收酚鈉鹽。
⑥設(shè)備緊湊、管理方便。
⑵飲用水深度處理中的應(yīng)用
活性炭吸附是建立在常規(guī)給水處理基礎(chǔ)上，一般設(shè)置在砂過濾之后，也可與砂濾料組成雙層濾料過濾或以活性炭過濾代替砂過濾。
在利用活性炭吸附進行飲用水深度處理的過程中，發(fā)現(xiàn)在活性炭濾料上生長有大量的微生物，使出水水質(zhì)提高且再生延長，于是發(fā)展了一種經(jīng)濟有效的去除水中的微污染物質(zhì)的生物活性炭工藝，流程為原水—（加入混凝劑）—澄清—過濾（加入臭氧）再利用活性炭吸附，最后是出水。
⑶工業(yè)廢水處理中的應(yīng)用
很多工業(yè)廢水很難或不能采用生化處理，采用其他方法時，有的不能達到排放標準，或運行費用較高，或操作較麻煩等，例如有毒的有機化合物和某些金屬及其化合物等。工程實踐表明，活性炭對這些物質(zhì)有很強的吸附能力。
折疊編輯本段應(yīng)用歷史歷史記載
活性炭應(yīng)用的歷史，記載如下：
⑴公元前1550年，埃及有作為醫(yī)用的記載；
⑵公元前460~359年，希臘醫(yī)生Hippocrate用以治羊癲瘋；
⑶ 1518~1593年，中國李時珍的本草綱目中提及用于治病；
⑷ 1993年有外用于潰瘍；
⑸ 1794年，英國有家糖廠用于加速脫色。上述例證應(yīng)用的都是木炭，不是活性炭。
活性炭作為人造材料，是在1900年和1901年才發(fā)明的，發(fā)明者Raphael von Ostrejko,取得英國專利B.P.14224(1900)；英國專利B.P.18040(1900)德國專利Ger.P.136792(1901)。
他發(fā)明將金屬氯化物炭化植物源原料或用二氧化碳或水蒸氣與炭化材料反應(yīng)制造活性炭。1911年在維也納附近的工廠首次用于工業(yè)生產(chǎn)，當時產(chǎn)品是粉狀活性炭，商品名使Epomit；同年在荷蘭有Norit上市；1912年在捷克斯洛伐克有Carboraffin出售。(Ger.Pat.290656)。
歷史階段
回顧百年來世界活性炭應(yīng)用的歷史，不妨粗略劃分為三個階段：
⑴第一階段，從20世紀初到約20世紀20年代為萌芽階段：
⑵第二階段，從約20世紀20年代中期為成長階段；
⑶第三階段，從20世紀中期到20世紀末期為發(fā)展階段，發(fā)展成為環(huán)保大應(yīng)用階段。
這三個階段可用活性炭應(yīng)用歷程中兩件歷史性大事。作為劃分的界限。
歷史事件
第一件大事是活性炭防毒面具，在20世紀20年代在第一次世界大戰(zhàn)中的應(yīng)用。可以次作為劃分活性炭應(yīng)用歷史的第一階段和第二階段的界限。
活性炭在初期主要應(yīng)用是粉炭在糖業(yè)中逐步代替了原來的骨炭。在20世紀20年代的第一次世界大戰(zhàn)中出現(xiàn)的顆粒大量應(yīng)用于防毒面具。這是工業(yè)化學史上輝煌的一頁。當時荷蘭的Norit和捷克斯洛伐克、德國、法國、瑞士等國的制造商和批發(fā)商曾成立一個聯(lián)合公司，說明在歐洲萌芽的活性炭也是被廣為看好的新興產(chǎn)業(yè)。
通過防毒面具應(yīng)用的推動，活性炭歷史進入了第二階段，活性炭市場不斷擴大，活性炭的吸附和催化功能在眾多行業(yè)的精制、回收、合成上的應(yīng)用陸續(xù)開發(fā)，美國等的活性炭廠陸續(xù)開設(shè)。在20世紀中葉不斷拓展應(yīng)用面的活性炭，被視為“萬能吸附劑”。
第二件大事是活性炭除臭作用，在20世紀40年代數(shù)以百計的自來水廠中采用了活性炭除臭。以此作為劃分活性炭應(yīng)用歷史的第二階段與第三階段的界限。
1927年美國芝加哥自來水廠發(fā)生了廣大居民難以接受的自來水惡臭事故，這是由于原水中的苯酚和消毒用的氯生成異臭所致。德國等地的自來水廠也發(fā)生了同樣的事故，這些事故都是用活性炭來解決的。
此后，隨著環(huán)境保護日益受到重視，政府法令的日趨嚴格。活性炭不僅在凈水方面，而且在凈氣等方面的用量劇增，使得在20世紀的后半葉，環(huán)保產(chǎn)業(yè)成為活性炭應(yīng)用的大戶。由此活性炭歷史進入了第三階段，即發(fā)展階段。
中國應(yīng)用
中國活性炭在應(yīng)用歷史上簡單分為三個階段：
⑴第一階段是20世紀40年代以前，中國制藥工業(yè)、化學工業(yè)中使用活性炭量大，都用進口貨，例如用Carboraffin牌的活性炭。
⑵第二階段自20世紀50年代初開始，國產(chǎn)活性炭上市。1951年沈陽和撫順的單管爐廠、青島的反射爐悶燒法廠、上好的電熱活化法廠，接著有氯化鋅活化法廠,1958年福建、杭州、廣州、煙臺、東北等地紛紛建廠,1966年太原開創(chuàng)斯列普活化法廠，隨后中國陸續(xù)開設(shè)數(shù)以百計的斯列普爐廠。此外，還有不少的轉(zhuǎn)爐、粑式爐等工廠。總生產(chǎn)能力從1951年的三五十噸猛增到20世紀80年代的近十萬噸。
生產(chǎn)與應(yīng)用相互促進，活性炭的應(yīng)用范圍被迅速開拓。從原來單一的通用炭向多種的專用炭發(fā)展，例如凈水炭、糖炭、味精炭、油脂炭、黃金炭、載體炭、藥用炭、針劑炭、試劑炭等等，足見活性炭因國內(nèi)經(jīng)濟蒸蒸日上而應(yīng)用量速增，又因產(chǎn)量擴大、成本降低而使出口量上升。中國活性炭的應(yīng)用，不僅在國內(nèi)市場發(fā)展，而且進入了國際市場。
⑶第三階段2003-至今；活性炭應(yīng)用于裝修污染治理，利用先進的造孔技術(shù)將活性炭，使其具備與室內(nèi)有害氣體分子大小相匹配的孔隙結(jié)構(gòu)，專用于吸附甲醛、苯系物、氨、氡等所有對人體有害的氣體及空氣中的浮游細菌。具有吸味、去毒、除臭、去濕、防霉、殺菌、凈化等綜合功能，有效清除室內(nèi)環(huán)境污染成功應(yīng)用于裝修污染治理，并創(chuàng)立了家康景品牌。目前市場上家用活性炭眾多，活性炭已走進千家萬戶，成為健康時尚的環(huán)保產(chǎn)品。
折疊編輯本段影響因素①活性炭吸附劑的性質(zhì)
其表面積越大，吸附能力就越強； 活性炭是非極性分子，易于吸附非極性或極性很低的吸附質(zhì)；活性炭吸附劑顆粒的大小，細孔的構(gòu)造和分布情況以及表面化學性質(zhì)等對吸附也有很大的影響。
②吸附質(zhì)的性質(zhì)
取決于其溶解度、表面自由能、極性、吸附質(zhì)分子的大小和不飽和度、附質(zhì)的濃度等
③廢水PH值
活性炭一般在酸性溶液中比在堿性溶液中有較高的吸附率。
PH值會對吸附質(zhì)在水中存在的狀態(tài)及溶解度等產(chǎn)生影響，從而影響吸附效果。
④共存物質(zhì)
共存多種吸附質(zhì)時，活性炭對某種吸附質(zhì)的吸附能力比只含該種吸附質(zhì)時的吸附能力差
⑤溫度
溫度對活性炭的吸附影響較小
⑥接觸時間
應(yīng)保證活性炭與吸附質(zhì)有一定的接觸時間，使吸附接近平衡，充分利用吸附能力。
折疊編輯本段質(zhì)檢信息亞甲基藍吸附量 合格
干燥失重，% ≤15.0
pH值(50g/L,25℃） 4.5～7.5 乙醇溶解物，% ≤0.2
鋅(Zn)，% ≤0.10 鹽酸溶解物，% ≤2.0 重金屬（以Pb計），% ≤0.01 鐵(Fe)，% ≤0.10
灼燒殘渣（以硫酸鹽計），% ≤3.0
硫化合物（以硫酸鹽計），% ≤0.15
氯化物(Cl)，% ≤0.10
折疊編輯本段國家標準活性炭國家標準 1 GB/T 7702.10-2008 煤質(zhì)顆粒活性炭試驗方法 苯蒸氣 氯乙烷蒸氣防護時間的測定
2 GB/T 7702.6-2008 煤質(zhì)顆粒活性炭試驗方法 亞甲藍吸附值的測定
3 GB/T 7702.7-2008 煤質(zhì)顆粒活性炭試驗方法 碘吸附值的測定
4 GB/T 7702.8-2008 煤質(zhì)顆粒活性炭試驗方法 苯酚吸附值的測定
5 GB/T 7702.9-2008 煤質(zhì)顆粒活性炭試驗方法 著火點的測定
6 GB/T 20449-2006 活性炭丁烷工作容量測試方法
7 GB/T 20450-2006 活性炭著火點測試方法
8 GB/T 20451-2006 活性炭球盤法強度測試方法
9 GB/T 13803.2-1999 木質(zhì)凈水用活性炭
10 GB/T 13803.1-1999 木質(zhì)味精精制用顆粒活性炭
11 GB/T 13803.3-1999 糖液脫色用活性炭
12 GB/T 12496.4-1999 木質(zhì)活性炭試驗方法 水分含量的測定
13 GB/T 12496.5-1999 木質(zhì)活性炭試驗方法 四氯化碳吸附率（活性）的測定
14 GB/T 12496.16-1999 木質(zhì)活性炭試驗方法 氯化物的測定
15 GB/T 17665-1999 木質(zhì)顆粒活性炭對四氯化碳蒸氣吸附試驗方法
16 GB/T 12496.12-1999 木質(zhì)活性炭試驗方法 苯酚吸附值的測定
17 GB/T 13803.4-1999 針劑用活性炭
18 GB/T 12496.9-1999 木質(zhì)活性炭試驗方法 焦糖脫色率的測定
19 GB/T 12496.19-1999 木質(zhì)活性炭試驗方法 鐵含量的測定
20 GB/T 12496.10-1999 木質(zhì)活性炭試驗方法 亞甲基藍吸附值的測定
21 GB/T 12496.13-1999 木質(zhì)活性炭試驗方法 未炭化物的測定
22 GB/T 12496.6-1999 木質(zhì)活性炭試驗方法 強度的測定
23 GB/T 12496.15-1999 木質(zhì)活性炭試驗方法 硫化物的測定
24 GB/T 12496.17-1999 木質(zhì)活性炭試驗方法 硫酸鹽的測定
25 GB/T 12496.2-1999 木質(zhì)活性炭試驗方法 粒度分布的測定
26 GB/T 12496.20-1999 木質(zhì)活性炭試驗方法 鋅含量的測定
27 GB/T 12496.7-1999 木質(zhì)活性炭試驗方法 PH值的測定
28 GB/T 12496.11-1999 木質(zhì)活性炭試驗方法 硫酸奎寧吸附值的測定
29 GB/T 12496.14-1999 木質(zhì)活性炭試驗方法 氰化物的測定
30 GB/T 12496.8-1999 木質(zhì)活性炭試驗方法 碘吸附值的測定
31 GB/T 12496.18-1999 木質(zhì)活性炭試驗方法 酸溶物的測定
32 GB/T 12496.1-1999 木質(zhì)活性炭試驗方法 表觀密度的測定
33 GB/T 12496.21-1999 木質(zhì)活性炭試驗方法 鈣鎂含量的測定
34 GB/T 13803.5-1999 乙酸乙烯合成觸媒載體活性炭
35 GB/T 12496.22-1999 木質(zhì)活性炭試驗方法 重金屬的測定
36 GB/T 12496.3-1999 木質(zhì)活性炭試驗方法 灰分含量的測定
37 GB/T 7702.21-1997 煤質(zhì)顆粒活性炭試驗方法--比表面積的測定
38 GB/T 7702.18-1997 煤質(zhì)顆粒活性炭試驗方法--焦糖脫色率的測定
39 GB/T 7701.7-1997 高效吸附用煤質(zhì)顆粒活性炭
40 GB/T 7702.20-1997 煤質(zhì)顆粒活性炭試驗方法--孔容積的測定
41 GB/T 7702.9-1997 煤質(zhì)顆粒活性炭試驗方法--著火點的測定
42 GB/T 7702.16-1997 煤質(zhì)顆粒活性炭試驗方法--PH值的測定
43 GB/T 7702.15-1997 煤質(zhì)顆粒活性炭試驗方法--灰分的測定
44 GB/T 7702.12-1997 煤質(zhì)顆粒活性炭試驗方法--氯乙烷蒸氣防護時間的測定
45 GB/T 7701.3-1997 觸媒載體用煤質(zhì)顆粒活性炭
46 GB/T 7702.19-1997 煤質(zhì)顆粒活性炭試驗方法--四氯化碳脫附率的測定
47 GB/T 7702.11-1997 煤質(zhì)顆粒活性炭試驗方法--苯蒸氣防護時間的測定
48 GB/T 7702.2-1997 煤質(zhì)顆粒活性炭試驗方法--粒度的測定
49 GB/T 7702.14-1997 煤質(zhì)顆粒活性炭試驗方法--飽和硫容量的測定
50 GB/T 7702.1-1997 煤質(zhì)顆粒活性炭試驗方法--水分的測定
51 GB/T 7702.10-1997 煤質(zhì)顆粒活性炭試驗方法--防護時間的測定
52 GB/T 7701.5-1997 凈化空氣用煤質(zhì)顆粒活性炭
53 GB/T 7701.6-1997 防護用煤質(zhì)顆粒活性炭
54 GB/T 7702.22-1997 煤質(zhì)顆粒活性炭試驗方法--穿透硫容量的測定
55 GB/T 7702.17-1997 煤質(zhì)顆粒活性炭試驗方法--漂浮率的測定
56 GB/T 7702.8-1997 煤質(zhì)顆粒活性炭試驗方法--苯酚吸附值的測定
57 GB/T 7702.6-1997 煤質(zhì)顆粒活性炭試驗方法--亞甲藍吸附值的測定
58 GB/T 7701.2-1997 回收溶劑用煤質(zhì)顆粒活性炭
59 GB/T 7701.1-1997 脫硫用煤質(zhì)顆粒活性炭
60 GB/T 7702.3-1997 煤質(zhì)顆粒活性炭試驗方法--強度的測定
61 GB/T 7702.7-1997 煤質(zhì)顆粒活性炭試驗方法--碘吸附值的測定
62 GB/T 7701.4-1997 凈化水用煤質(zhì)顆粒活性炭
63 GB/T 7702.5-1997 煤質(zhì)顆粒活性炭試驗方法--水容量的測定
64 GB/T 7702.4-1997 煤質(zhì)顆粒活性炭試驗方法--裝填密度的測定
65 GB/T 7702.13-1997 煤質(zhì)顆粒活性炭試驗方法--四氯化碳吸附率的測定
66 GB/T 16143-1995 建筑物表面氡析出率的活性炭測量方法
67 GB/T 13805-1992 糖液脫色用活性炭
68 GB/T 13804-1992 木質(zhì)凈水用活性炭
69 GB/T 13803-1992 木質(zhì)味精精制用顆粒活性炭
70 GB/T 12496.20-1990 木質(zhì)活性炭檢驗方法--PH值
71 GB/T 12496.12-1990 木質(zhì)活性炭檢驗方法--酸溶物
72 GB/T 12496.17-1990 木質(zhì)活性炭檢驗方法--未炭化物含量
73 GB/T 12496.1-1990 木質(zhì)活性炭檢驗方法--焦糖脫色力
74 GB/T 12496.19-1990 木質(zhì)活性炭檢驗方法--粒度
75 GB/T 12496.10-1990 木質(zhì)活性炭檢驗方法--鈣鎂含量
76 GB/T 12496.13-1990 木質(zhì)活性炭檢驗方法--重金屬含量
77 GB/T 12496.5-1990 木質(zhì)活性炭檢驗方法--苯酚吸附值
78 GB/T 12496.7-1990 木質(zhì)活性炭檢驗方法--碘吸附值
79 GB/T 12496.9-1990 木質(zhì)活性炭檢驗方法--氯含量
80 GB 12495-1990 活性炭型號命名法
81 GB/T 12496.3-1990 木質(zhì)活性炭檢驗方法--乙酸吸附值
82 GB/T 12496.18-1990 木質(zhì)活性炭檢驗方法--充填密度
83 GB/T 12496.16-1990 木質(zhì)活性炭檢驗方法--氰化物含量
84 GB/T 12496.15-1990 木質(zhì)活性炭檢驗方法--硫化物含量
85 GB/T 12496.22-1990 木質(zhì)活性炭檢驗方法--強度測定
86 GB/T 12496.6-1990 木質(zhì)活性炭檢驗方法--硫酸奎寧吸附力
87 GB/T 12496.11-1990 木質(zhì)活性炭檢驗方法--灼燒殘渣
88 GB/T 12496.4-1990 木質(zhì)活性炭檢驗方法--乙酸鋅吸附值
89 GB/T 12496.14-1990 木質(zhì)活性炭檢驗方法--鋅鹽含量
90 GB/T 12496.8-1990 木質(zhì)活性炭檢驗方法--鐵含量
91 GB/T 12496.21-1990 木質(zhì)活性炭檢驗方法--干燥減量
92 GB/T 12496.2-1990 木質(zhì)活性炭檢驗方法--亞甲基藍脫色力
93 GB 10333-1989 車間空氣中活性炭粉塵衛(wèi)生標準
94 GB 7701.4-1987 凈化水用煤質(zhì)顆粒活性炭
95 GB 7702.5-1987 煤質(zhì)顆粒活性炭水容量測定方法
96 GB 7701.5-1987 凈化空氣用煤質(zhì)顆粒活性炭
97 GB 7702.12-1987 煤質(zhì)顆粒活性炭對氯乙烷蒸氣防護時間測定方法
98 GB 7702.9-1987 煤質(zhì)顆粒活性炭著火點測定方法
99 GB 7701.2-1987 回收溶劑用煤質(zhì)顆粒活性炭
100 GB 7701.6-1987 防護用煤質(zhì)顆粒活性炭
101 GB 7702.14-1987 煤質(zhì)顆粒活性炭硫容量測定方法
102 GB 7702.11-1987 煤質(zhì)顆粒活性炭對苯蒸氣防護時間測定方法
103 GB 7702.3-1987 煤質(zhì)顆粒活性炭強度測定方法
104 GB 7702.10-1987 煤質(zhì)顆粒活性炭有效防護時間測定總方法
105 GB 7702.13-1987 煤質(zhì)顆粒活性炭對四氯化碳蒸氣吸附率測定方法
106 GB 7702.7-1987 煤質(zhì)顆粒活性炭碘吸附值測定方法
107 GB 7701.1-1987 脫硫用煤質(zhì)顆粒活性炭
108 GB 7702.6-1987 煤質(zhì)顆粒活性炭亞甲藍吸附值測定方法
109 GB 7701.3-1987 觸媒載體用煤質(zhì)顆粒活性炭
110 GB 7702.2-1987 煤質(zhì)顆粒活性炭粒度測定方法
111 GB 7702.1-1987 煤質(zhì)顆粒活性炭水分測定方法
112 GB 7702.4-1987 煤質(zhì)顆粒活性炭裝填密度測定方法
113 GB 7702.8-1987 煤質(zhì)顆粒活性炭苯酚吸附值測定方法
114 YC/T 223.2-2007 特種濾棒第2部分：復(fù)合濾棒活性炭一醋纖二元復(fù)合濾棒
115 MT/T 1011-2006 煤基活性炭用煤技術(shù)條件
116 MT/T 996-2006 活性炭丁烷工作容量的測試方法
117 MT/T 997-2006 活性炭吸附NH3穿透容量和穿透時間的試驗方法
118 MT/T 998-2006 活性炭吸附SO2飽和容量的試驗方法
119 MT/T 999-2006 活性炭水溶物的試驗方法
120 HG/T 3922-2006 活性炭纖維氈
121 LY/T 1615-2004 木質(zhì)活性炭 術(shù)語
122 DL/T 582-2004 火力發(fā)電廠水處理用活性炭使用導(dǎo)則
123 LY/T 1616-2004 活性炭水萃取液電導(dǎo)率測定方法
124 LY/T 1617-2004 雙電層電容器專用活性炭
125 LY/T 1623-2004 木糖液脫色用活性炭
126 DIN EN 13649-2002 固定源輻射.單個氣態(tài)有機化合物質(zhì)量濃度的測定.活性炭
127 LY/T 1581-2000 化學試劑用活性炭
128 LY/T 1582-2000 檸檬酸脫色用活性炭
129 LY/T 1442-1999 醋酸乙烯合成觸煤載體活性炭
130 HG/T 3491-1999 化學試劑 活性炭
131 JIS K1474 AMD 1-1999 活性炭的試驗方法（修改件1)
132 LY/T 1400-1999 針劑用活性炭
133 LY/T 1331-1999 凈水載銀活性炭
134 LY/T 1281-1998 味精用粉狀活性炭
135 DL/T 582-1995 水處理用活性炭性能試驗導(dǎo)則
136 WJ 2284-1995 活性炭、浸漬炭測試用試驗篩檢定規(guī)程
137 WJ 2276-1995 活性炭、浸漬炭粒度測定儀檢定規(guī)程
138 WJ 2285-1995 活性炭、浸漬炭試驗用測定管檢定規(guī)程
139 WJ 2283-1995 活性炭、浸漬炭強度測定儀檢定規(guī)程
140 WJ 2249-1994 活性炭標準物質(zhì)通用規(guī)范
141 WJ 2253-1994 浸漬活性炭標準物質(zhì)通用規(guī)范
142 WJ 2250-1994 活性炭比表面積測定儀檢定規(guī)程
143 WJ 2252-1994 活性炭、浸漬炭防護性能試驗裝置檢定規(guī)程
144 EJ/T 824-1994 活性炭吸附氡子體Γ測量儀
145 LY/T 1125-1993 提取黃金用顆粒狀活性炭
146 GJB 1468-1992 軍用活性炭和浸漬活性炭通用規(guī)范
147 CB 1202-1991 含魚推-3的廢水處理規(guī)范 活性炭吸附法
148 ZB G13 001-1988 醋酸乙烯合成觸媒載體活性炭
149 ZB G13 002-1988 針劑用活性炭
150 HG 3-1290-1980 活性炭
現(xiàn)行活性炭國家標準： 截止2009年12月15日，現(xiàn)行活性炭國家標準一共有54個。
7種熱銷活性炭謹慎購買
| 粒徑目與毫米的換算 | |||||||
| 目 | 毫米 | 目 | 毫米 | 目 | 毫米 | 目 | 毫米 |
| 2.5 | 8.00 | 12 | 1.40 | 60 | 0.250 | 270 | 0.053 |
| 3 | 6.80 | 14 | 1.18 | 65 | 0.212 | 325 | 0.045 |
| 4 | 4.75 | 16 | 1.00 | 80 | 0.180 | 400 | 0.038 |
| 5 | 4.00 | 20 | 0.85 | 100 | 0.150 | 500 | 0.031 |
| 6 | 3.35 | 24 | 0.71 | 115 | 0.125 | 600 | 0.025 |
| 7 | 2.80 | 28 | 0.60 | 150 | 0.106 | 800 | 0.019 |
| 8 | 2.36 | 32 | 0.50 | 170 | 0.090 | 1000 | 0.015 |
| 9 | 2.00 | 35 | 0.425 | 200 | 0.075 | 1500 | 0.010 |
| 10 | 1.70 | 48 | 0.300 | 250 | 0.063 | 3000 | 0.005 |
泄漏處理
泄漏：隔離泄漏污染區(qū)，限制出入。切斷火源。建議應(yīng)急處理人員戴自給式呼吸器，穿防毒服。
滅火處理
燃燒性：易燃。滅火劑：水、泡沫、二氧化碳、砂土。火場周圍可用的滅火介質(zhì)。
緊急處理
吸入：迅速脫離現(xiàn)場至新鮮空氣處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進行人工呼吸。就醫(yī)。
誤食：誤服者用水漱口。就醫(yī)。
皮膚接觸：立即脫去被污染衣著，用大量流動清水沖洗，至少15分鐘。就醫(yī)。
眼睛接觸：立即提起眼瞼，用大量流動清水或生理鹽水徹底沖洗至少15分鐘，就醫(yī)，環(huán)球凈水。
折疊編輯本段注意事項1.使用前要清洗去除粉塵，否則這些黑色的粉塵可能暫時會影響水質(zhì)的清潔度。但建議不要直接用新鮮的自來水沖洗，因為活性炭的多孔隙一旦吸附大量自來水中的氯以及漂白粉，在隨后放置到過濾器中使用時對水質(zhì)造成的破壞，相信勿需我多言。
2.靠平時簡單的清洗，是無法將活性炭的多孔隙中堵塞的雜物清潔干凈的。所以，務(wù)必定期更換活性炭，以免活性炭因“吸附飽和”而失去功效。且更換的時機最好不要等它失效以后再更換，如此方可確保活性炭能不斷地把水族箱水質(zhì)中的有害物質(zhì)去除。建議每月更換1-2次活性碳
3.活性炭的處理水質(zhì)的效率與其處理用量相關(guān)，通常為“用量多處理水質(zhì)的效果也相對好”。
4.定量的活性炭被使用后，在使用初期應(yīng)該經(jīng)常觀測水質(zhì)的變化，并留意觀測結(jié)果，以作為多長時間活性炭失效而更換的時間判斷依據(jù)。
5.在使用治療魚病的藥劑時，應(yīng)該暫時將活性炭取出，暫停使用。以免藥物被活性炭吸附而降低治療效果。
6.活性炭在長期吸附有毒氣體時要，經(jīng)常拿出室外釋放。如果長時間吸附會自已把吸附的有毒氣體釋放出來。活性炭本身不分解有毒氣體，作用就像開窗，有毒室內(nèi)最重要的還是要多多開窗。
注意事項
1、運輸與裝卸：活性炭在運輸過程中，不得用鐵鉤拖拽，應(yīng)防止與堅硬物質(zhì)混裝，不可強烈振動、磨擦、踩、砸，嚴禁拋擲，應(yīng)輕裝輕卸，以減少炭粒破碎，影響使用。
2、儲存：應(yīng)儲存于陰涼干燥處，防止內(nèi)外包裝袋破裂，防止受潮和吸附空氣中其它物質(zhì)，影響使用效果。嚴禁與有毒有害氣體或易揮發(fā)物質(zhì)混放，存放要遠離污染源。
3、嚴禁水浸：活性炭屬于多孔性吸附類物質(zhì)，所以在運輸、儲存和使用過程中，都要絕對防止水浸，因水浸后，水填充了活性孔隙，減少了活性炭比表面與氣體的直接接觸，嚴重影響使用效果。
4、防止焦油類物質(zhì)：在使用過程中，應(yīng)禁止焦油類粘稠物質(zhì)進入活性炭床，以免堵塞活性炭孔隙或遮蓋了活性炭展開表面，使氣體不能與活性炭展開表面接觸，失去應(yīng)用效果，如氣體中含有此類物質(zhì)，應(yīng)在氣體進入活性炭床前進行清除（最好有除焦設(shè)備）以達到好的應(yīng)用效果。
5、防火：活性炭在儲存或運輸時，防止與火源直接接觸，以防著火。活性炭再生時避免進氧并再生徹底，再生后必須用蒸氣冷卻降至800℃以下，否則溫度高，遇氧，活性 炭自燃。
6、使用：裝填時應(yīng)先篩去因搬運產(chǎn)生的碎粒與粉塵。然后層層均勻鋪開，不得從進料孔處直接倒入，以免使大小顆粒裝填不均，最終造成氣體偏流，影響使用效果。裝填結(jié)束，開車前應(yīng)先吹空，吹出活性炭表面粘附粉塵，避免開車后粉塵帶入后工段而影響正常生產(chǎn)。
7、安全需知：濕的活性炭需要從空氣中除去氧，在安全密閉的容器內(nèi)氧的消耗會造成有毒的環(huán)境，假如工人進到含有活性炭的容器內(nèi)適當取樣或低含氧空間作業(yè)，應(yīng)遵守國家相關(guān)標準及作業(yè)規(guī)范。
使用期限
影響活性炭使用壽命的關(guān)鍵因素：使用環(huán)境中有害物質(zhì)的總量大小以及脫附的頻率。由于活性炭吸附有害氣體的質(zhì)量可以接近甚至達到其本身的質(zhì)量，而在普通家庭空間空氣中，有害氣體的質(zhì)量遠遠小于活性炭的使用量。因此，只要經(jīng)常將活性炭放置在太陽下爆曬，活性炭就可以長期使用。
世界公認：活性炭為"萬能吸附劑"
專家提示：活性炭吸附法去除室內(nèi)污染是目前應(yīng)用最廣泛、最成熟、最安全、效果最可靠、吸收物質(zhì)種類最多的一種方法。活性炭作為一種優(yōu)良的物理、化學吸附劑，越來越受到人們的重視。
高效環(huán)保活性炭包能夠吸附空氣中的甲醛、氨、苯、二甲苯、氡等室內(nèi)所有有害氣體分子，快速消除裝修異味，均勻調(diào)節(jié)空間濕度，對于居室、家具衣櫥、書柜、鞋柜、鞋內(nèi)、冰箱、衛(wèi)生間、地板、魚缸、汽車、空調(diào)、電腦、辦公、賓館及娛樂場所，都有很好的效果，它是甲醛的克星，殺毒的專家。
碘值：碘值是活性炭的一個性能差數(shù)，果殼，竹炭,煤制的碘值都在幾百，活性炭原料碘值從800,850,900,950,1000,1100mg/g等多種，吸附能力也不同！成本價格也不同！同碘值的活性炭也只有椰殼的效果最好。
用手掂重量：上面已經(jīng)介紹過了，要想提高活性炭的吸附性能，只有盡可能多地在活性炭上制造孔隙結(jié)構(gòu)，孔隙越多，活性炭越酥松，相對密度也就會越輕，因此好的活性炭手感上會比較輕，在同等重量包裝的情況下，性能好的活性炭會比劣質(zhì)活性炭體積大許多。
看氣泡：將一小把活性炭投入水中，由于水的滲透作用，水會逐漸浸入活性炭的孔隙結(jié)構(gòu)中，迫使孔隙中的空氣排出，從而產(chǎn)生一連串的極為細小的氣泡，在水中拉出一條細小的氣泡線，同時會發(fā)出絲絲的氣泡聲，十分有趣。這種現(xiàn)象發(fā)生得越劇烈，持續(xù)時間越長，活性炭的吸附性就越好。
看脫色能力：活性炭吸附能力的另一個表現(xiàn)就是脫色能力，活性炭具有能將有色液體變成淺色或無色的神奇能力，這其實就是因為活性炭吸附了有色液體里的色素分子的原因造成的。正因為活性炭的這種特性，被廣泛應(yīng)用于制糖工業(yè)領(lǐng)域中紅糖變白糖的生產(chǎn)過程中。取兩只透明杯子，在一只杯子里放入純凈水，然后滴入一滴紅墨水（這里可以用任何一種便于觀察但不改變水的性質(zhì)的色素都可以，例如藍墨水、打印機彩色墨水，但不能使用墨汁和碳素墨水），攪拌均勻后將一半有色水倒入另一個杯子中留作對比樣。將活性炭放入有色水中，數(shù)量應(yīng)達到水的一半或更多，這樣效果會比較明顯，靜置10―20分鐘后與對比水樣進行對照，在同等條件下，脫色效果越強說明活性炭吸附性越好。
活性炭雖然在外型和用途方面可以有許多品種，但活性炭有一個共同的特性，那就是“吸附性”。活性炭產(chǎn)生吸附性的原因就是因為它有發(fā)達的孔隙結(jié)構(gòu)，就象我們所見到的海綿一樣，在同等重量的條件下，海綿比其他物體能吸收更多的水，原因也是因為它具有發(fā)達的孔隙結(jié)構(gòu)。但活性炭的這種孔隙結(jié)構(gòu)是肉眼無法看見的，因為他們只有1×10-12mm―10-5mm之間，比一個分子大不了多少。活性炭孔隙發(fā)達的程度是難以想象的，若取1克活性炭，將里面所有的孔壁都展開成一個平面，這個面積將達到1000平方米（既比表面積為1000m2/g)！影響活性炭吸附性的主要因素就取決于內(nèi)部孔隙結(jié)構(gòu)的發(fā)達程度。
只有具備大量孔徑略大于有毒有害氣體分子直徑的活性炭，才有極強的吸附能力。而要達到這一要求，對活性炭的材料選擇和加工（造孔、活化）要求就極為嚴格。活性炭完全符合氣相吸附，顆粒大小在20-40目，比表面積極大，內(nèi)部空隙發(fā)達，密度小，手感輕，氣泡現(xiàn)象劇烈，同樣重量體積更大，可有效凈化室內(nèi)空氣。能夠吸附空氣中的有味、有毒及各種有害氣體，特別是對空氣中的甲醛、苯系物、TVOC、CO（一氧化碳）、NH3（氨氣）、O3（臭氧）Cl2（氯氣）等有獨特的吸附凈化及催化的能力，廣泛用于裝修污染去除、過慮器和空調(diào)等設(shè)備中。
折疊編輯本段再生產(chǎn)品活性炭目前在環(huán)境保護，工業(yè)與民用方面己被大量使用，并且取得了相當?shù)某尚В欢钚蕴吭谖斤柡媳桓鼡Q后，使用單位均將其廢棄，掩埋或燒掉，造成資源的浪費和對環(huán)境的再污染。
活性炭吸附是一個物理過程，因此還可以采用高溫蒸汽將使用過的活性炭內(nèi)之雜質(zhì)進行脫附，并使其恢復(fù)原有之活性，以達到重復(fù)使用的目的，具有明顯的經(jīng)濟效益。
再生后的活性炭其用途仍可連續(xù)重復(fù)使用及再生。
活性炭再生技術(shù)的發(fā)展
隨著活性炭的應(yīng)用范圍日趨廣泛，活性炭的回收開始得到了人們的重視。如果用過的活性炭無法回收，除了每噸廢水的處理費用將會增加0.83～0.90元外，還會對環(huán)境造成二次污染。因此，活性炭的再生具有格外重要的意義。
1傳統(tǒng)活性炭再生方法
1.1熱再生法
熱再生法是目前應(yīng)用最多，工業(yè)上最成熟的活性炭再生方法。處理有機廢水后的活性炭在再生過程中，根據(jù)加熱到不同溫度時有機物的變化，一般分為干燥、高溫炭化及活化三個階段。在干燥階段，主要去除活性炭上的可揮發(fā)成分。高溫炭化階段是使活性炭上吸附的一部分有機物沸騰、汽化脫附，一部分有機物發(fā)生分解反應(yīng)，生成小分子烴脫附出來，殘余成分留在活性炭孔隙內(nèi)成為“固定炭”。在這一階段，溫度將達到800～900°C,為避免活性炭的氧化，一般在抽真空或惰性氣氛下進行。接下來的活化階段中，往反應(yīng)釜內(nèi)通入CO2、CO、H2或水蒸氣等氣體，以清理活性炭微孔，使其恢復(fù)吸附性能，活化階段是整個再生工藝的關(guān)鍵。熱再生法雖然有再生效率高、應(yīng)用范圍廣的特點，但在再生過程中,須外加能源加熱，投資及運行費用較高。
1.2生物再生法
生物再生法是利用經(jīng)馴化過的細菌，解析活性炭上吸附的有機物，并進一步消化分解成H2O和CO2的過程。生物再生法與污水處理中的生物法相類似，也有好氧法與厭氧法之分。由于活性炭本身的孔徑很小，有的只有幾納米，微生物不能進入這樣的孔隙，通常認為在再生過程中會發(fā)生細胞自溶現(xiàn)象，即細胞酶流至胞外，而活性炭對酶有吸附作用，因此在炭表面形成酶促中心，從而促進污染物分解，達到再生的目的。生物法簡單易行，投資和運行費用較低，但所需時間較長，受水質(zhì)和溫度的影響很大。
1.3濕式氧化再生法
在高溫高壓的條件下，用氧氣或空氣作為氧化劑，將處于液相狀態(tài)下活性炭上吸附的有機物氧化分解成小分子的一種處理方法，稱為濕式氧化再生法。實驗獲得的活性炭最佳再生條件為：再生溫度230°C,再生時間1h,充氧pO20.6MPa,加炭量15g,加水量300mL。再生效率達到(45±5)%，經(jīng)5次循環(huán)再生，其再生效率僅下降3%。活性炭表面微孔的部分氧化是再生效率下降的主要原因。
傳統(tǒng)的活性炭再生技術(shù)除了各自的弊端外，通常還有三點共同的缺陷：⑴再生過程中活性炭損失往往較大；⑵再生后活性炭吸附能力會有明顯下降；⑶再生時產(chǎn)生的尾氣會造成空氣的二次污染。因此，人們或?qū)鹘y(tǒng)的再生技術(shù)進行改進，或探索全新的再生技術(shù)。
2目前新興的活性炭再生技術(shù)
2.1溶劑再生法
溶劑再生法是利用活性炭、溶劑與被吸附質(zhì)三者之間的相平衡關(guān)系，通過改變溫度、溶劑的pH值等條件，打破吸附平衡，將吸附質(zhì)從活性炭上脫附下來。
溶劑再生法比較適用于那些可逆吸附，如對高濃度、低沸點有機廢水的吸附。它的針對性較強,往往一種溶劑只能脫附某些污染物，而水處理過程中的污染物種類繁多，變化不定，因此一種特定溶劑的應(yīng)用范圍較窄。
2.2電化學再生法
電化學再生法是一種正在研究的新型活性炭再生技術(shù)。該方法將活性炭填充在兩個主電極之間，在電解液中，加以直流電場，活性炭在電場作用下極化，一端成陽極，另一端呈陰極，形成微電解槽，在活性炭的陰極部位和陽極部位可分別發(fā)生還原反應(yīng)和氧化反應(yīng)，吸附在活性炭上的污染物大部分因此而分解，小部分因電泳力作用發(fā)生脫附。該方法操作方便且效率高、能耗低，其處理對象所受局限性較小，若處理工藝完善，可以避免二次污染。
實驗結(jié)果表明，電化學再生活性炭具有較高的再生效率，可達到90%。此外，對工藝參數(shù)的研究表明，再生位置是活性炭再生工藝中最重要的影響因素，電解質(zhì)NaCl濃度是較重要的影響因素，再生電流和再生時間對活性炭的電化學再生也有一定的影響。
2.3超臨界流體再生法
據(jù)最近的研究資料表明，在CO2的臨界點附近，再生效率的變化很大；對未被烘干的活性炭，則需要延長其再生時間。對氨基苯磺酸而言,CO2超臨界流體法再生的最佳溫度為308K,當溫度超過308K時，再生不受影響；當流速大于1.47×10-4m/s時，流速不影響再生；用HCl溶液處理后，會使活性炭再生效果明顯改善。對苯而言，再生效率在低壓下隨溫度的下降而降低；在16.0MPa壓力時的最佳再生溫度為318K；在實驗流速下，再生效率會隨流速加快而提高。
2.4超聲波再生法
由于活性炭熱再生需要將全部活性炭、被吸附物質(zhì)及大量的水份都加熱到較高的溫度,有時甚至達到汽化溫度，因此能量消耗很大，且工藝設(shè)備復(fù)雜。其實，如在活性炭的吸附表面上施加能量，使被吸附物質(zhì)得到足以脫離吸附表面，重新回到溶液中去的能量，就可以達到再生活性炭的目的。超聲波再生就是針對這一點而提出的。超聲再生的最大特點是只在局部施加能量，而不需將大量的水溶液和活性炭加熱，因而施加的能量很小。
研究表明經(jīng)超聲波再生后，再生排出液的溫度僅增加2～3℃。每處理1L活性炭采用功率為50W的超聲發(fā)生器120min,相當于每m3活性炭再生時耗電100kWh,每再生一次的活性炭損耗僅為干燥質(zhì)量的0.6%～0.8%，耗水為活性炭體積的10倍。但其只對物理吸附有效，目前再生效率僅為45%左右，且活性炭孔徑大小對再生效率有很大影響。
2.5微波輻照再生法
微波輻照再生法是在熱再生法基礎(chǔ)上發(fā)展起來的活性炭再生技術(shù)。其原理是以電為能源，利用微波輻照加熱實現(xiàn)再生。試驗中的最佳再生效率出現(xiàn)在功率為HI(W)，輻照時間約為80s時。比較極差S可知，對再生后活性炭碘值恢復(fù)影響最大的是微波功率，其次是輻照時間，最后是活性炭的吸附量。微波輻照法再生活性炭的時間短。能耗低、設(shè)備構(gòu)造簡單，具有較好的應(yīng)用前景。然而，在微波加熱使有機物脫附過程中，是否有其它的中間產(chǎn)物產(chǎn)生等問題還有待于進一步研究。
2.6催化濕式氧化法
傳統(tǒng)濕式氧化法再生效率不高，能耗較大。再生溫度是影響再生效率的主要原因，但提高再生溫度會增加活性炭的表面氧化，從而降低再生效率。因此，人們考慮借助高效催化劑，采用催化濕式氧化法再生活性炭。同濟大學水環(huán)境控制與資源化研究國家重點實驗室的科研人員正在開展此方面的研究。隨著可持續(xù)發(fā)展觀念的深入人心，活性炭再生工藝與技術(shù)日益得到人們的重視。一些傳統(tǒng)的活性炭再生技術(shù)與工藝在近幾年有了新的改進與突破。同時新再生技術(shù)也在不斷涌現(xiàn)。雖然這些新興技術(shù)在工藝路線上還不成熟，目前尚無法投入工業(yè)使用。但它們的出現(xiàn)為活性炭的再生帶來了新思路與新探討。
