| 最大通流容量 | 1 |
|---|---|
| 響應時間 | 1 |
| 外形尺寸 | 1 |
| 雷電計數 | 1 |
| 接入導線截面積 | 1 |
| 持續工作電壓 | 1 |
| 殘壓 | 111 |
| 標稱放電電流 | 111 |
| 標稱電壓 | 1 |
| 保護水平 | 1 |
| 電源系統 | 三相 |
| 品牌 | 常州創捷 |
| 型號 | CJP-25(40.60)385 |

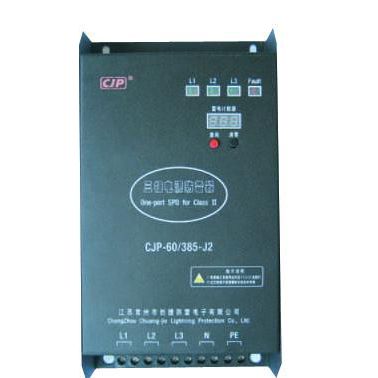

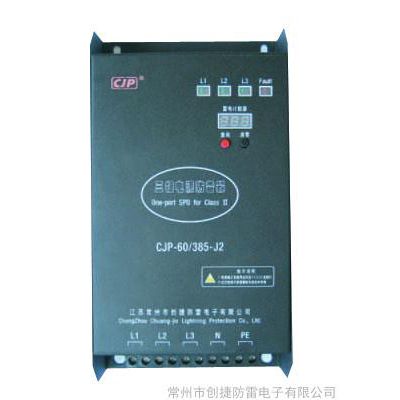

CJP系列防雷箱
概述
CJP系列防雷箱按照GB18802標準設計，適用于三相380/220的TN-S,TN-C-S盒TT系統，能有效的抑制雷電沖擊過電壓和寄生在電源線路中的各種干擾，給用電設備一個安全而清潔的電源電壓。
防雷配電電源指標，防雷劣化指標，累積技術，遠程遙訊等共軛能**大放點電流IMAX可達40-200KA（8/20us）,特別適用于小空間而要求限制電壓特別低的場合.
防雷箱型號命名
一、適用于三相**大放點電流80-200KA（8/20us）箱式電涌保護器
CJP—□/□
**大持續運行電壓
**大放電電流（8/20us）
企業代碼
特點：
內置過電流保護裝置，避免火災的發生
采用嚴格的均流技術，耐受沖擊能力強
同流容量大，響應快，殘壓低
采用金屬噴塑外殼，能適應在惡劣或危險環境中工作
適用于TT，TN-S系統
多種附加功能科提供選擇
1、 故障遙訊干接點
2、 每項工作指示/劣化指示
技術參數
| CJP-25(40.60)385 | CJP-25(40.60)/385-J2 | CJP80/385 | CJP100/385 | CJP120/385 | CJP45/385 |
額定工作電壓 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
**大持續運行電壓 | 385V | 385V | 385V | 385V | 385V | 385V |
保護模式 | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE |
標準放電電流 | 10KA（20KA.30KA） | 10KA（20KA.30KA） | 40KA | 50KA | 60KA | 20KA（10/350us） |
**大放電電流（8/20us） | 25KA(40ka,60ka) | 25KA(40KA,60KA) | 80KA | 100KA | 120KA | 45KA(10/350us) |
電壓保護水平（8/20us） | ≤1KV | ≤1.2KV | ≤2.5KV | ≤2.5KV | ≤2.5KV | ≤1.5KV（1.2/50us） |
工作/劣化指示 | √ | √ | √ | √ | √ | √ |
雷電計數器 |
| √ | √ | √ | √ | √ |
遙訊輸出 |
|
| √ | √ | √ | √ |
接入導線面積（建議） | 6-10mm2 | 6-10mm2 | 16-25mm2 | 16-25mm2 | 16-25mm2 | 125mm2 |
外形尺寸 | 240*140*60 | 270*148*58 | 440*320*130 | 440*320*130 | 440*320*130 | 500*345*145 |
安裝建議 | 每項額定工作電流小于 100A的場合推薦采用凱文接法，每項額定工作電流大于100A的場合推薦采用并聯接法，連接線盡量采用短直粗，建議導線長度小于0.5米。 | |||||
