產品認證	CCC
額定電流	220
規格	個
結構形式	落地式
外殼材質	鍍鋅鋼板
殼體防護等級	ip56
品牌	網聯
型號	PZ30
加工定制	是
短路關合電流	20KA
物料編號	01

簡介

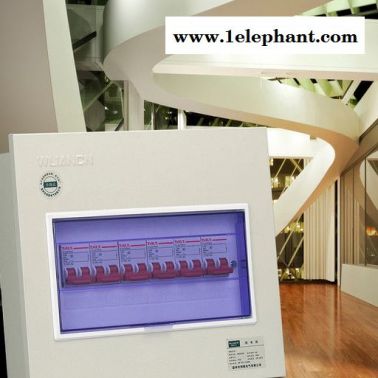

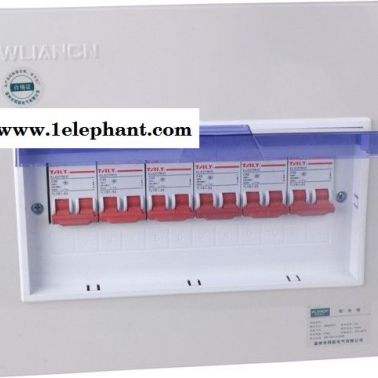

PZ30系列終端組合式配電箱(簡稱:配電箱)，符合GB7251.1及JB/T7121《模數化終端組合電器》等標準。配電箱采用鋼塑結構的形式，箱體基座采用鋼結構并鍍覆，端蓋采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防護罩。配電箱既有塑料藝術美感，又有鋼結構的堅固，透明罩使開關電器的工作狀態一目了然。配電箱內的電器元件采用導軌安裝，元件寬度均以9mm為模數。布置緊湊合理，安裝，拆卸，維修均很方便。可根據用戶需要配制小型斷路器，構成美觀，豪華，強度高，耐撞擊的配電箱.

折疊詳細介

紹
折疊概述

PZ30模數化終端組合電器是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、 使用安全化，在國內外已被廣泛應用。

折疊使用范圍

PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置。可以廣泛應用于高層建筑、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。

折疊主要結構特點

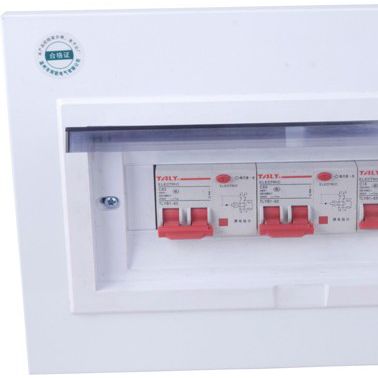

PZ30終端組合電器主要結構部件有透明罩、上蓋、箱體、安裝軌、軌道高低調節螺桿、導電排、護線罩和電器開關元件等。 內裝電器開關元件全部采用寬度9MM模數的電器，安裝于頂帽形軌道上,可根據需要任意組合,安裝軌道高低可調節,特別對暗裝式 更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可方便地操作，使用安全可靠，箱體上下、左右及背后均設置進出線孔，便于接線

折疊特點 折疊技術成熟

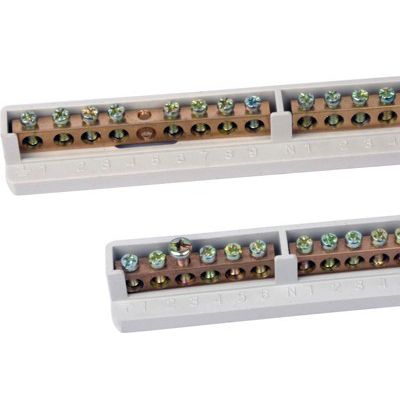

PZ30配電柜，原理簡單，主要組成部分:各種開關元器件、殼體、透明門、上蓋、零排、保護接地排、絕緣導線等。

折疊安全

柜型是戶內封閉式配電柜，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼板，具有重量輕，強度高等特點。塑料小門采用防火樹脂材料，能有效防止火勢蔓延。內裝電器元件均采用寬度為18mm模數的電器，安裝于標準導軌上。可根據需要任意組合，拆裝方便，開關元件手柄外露，帶電部分被遮蓋在上蓋內部，打開門可方便操作。

折疊防護

具有防漏電、觸電、短路、過載等多種保護裝置。

折疊進線方式

箱體上下左右及背面均可設置進線敲落孔，方便接線。

折疊保護

箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。

折疊結構

柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
