| 標稱放電電流 | 25KA |
|---|---|
| 溫度范圍 | -40℃-+85℃ |
| 響應時間 | ＜25ns |
| 最大操作電壓 | 505V |
| 最大放電電流 | 50KA |
| 品牌 | OBO |
| 型號 | V25-B/2-AS |
| 加工定制 | 是 |

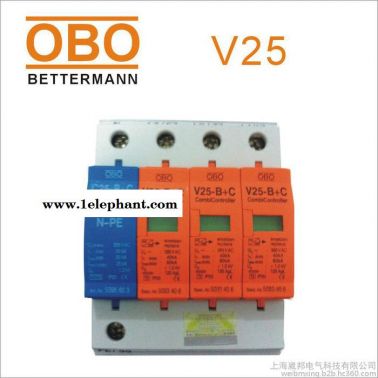

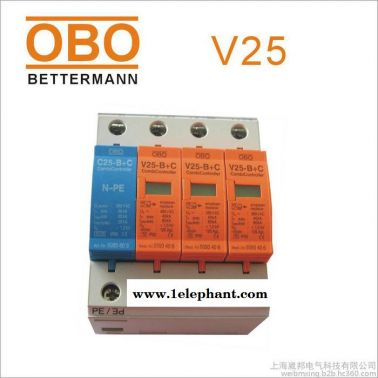

【OBO V25系列防雷浪涌保護器產品資料】
【功能和應用領域】
雷電浪涌保護器V 25-B+C依據VDE 0185,Part 1和Part100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。
V25-B+C/3+NPE（B+C等級）可用于TN-C-S，TN-S，TT和IT系統中特別的浪涌保護器。該保護器是根據DINVDE 0100,Part 534/A1的**需求設計而來的，允許成對保護器簡單、安全的安裝。
高性能浪涌保護器OBO V 25-B+C有一個特別的壓敏電阻電路，裝置內含良好非線性特性（а>30）的氧化鋅壓敏。即使電路出現高能電涌，設備也能得到**的保護。甚至當電涌電流達到60 kA時，保護器的電壓仍低于1.5kV。因此，該保護器能夠承受直擊雷的部分雷電流。在過載情況下，保護器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變?yōu)榧t色。
OBO電涌保護器V 25-B+C不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性，能夠作為一個B+C聯合保護器使用。
【安裝】
OBO V 25-B+C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。
