| 標稱放電電流 | 50KA |
|---|---|
| 溫度范圍 | -40℃-+85℃ |
| 響應時間 | ＜25ns |
| 最大操作電壓 | 255V |
| 最大放電電流 | 50KA |
| 品牌 | OBO |
| 型號 | MCD50-B |
| 加工定制 | 是 |

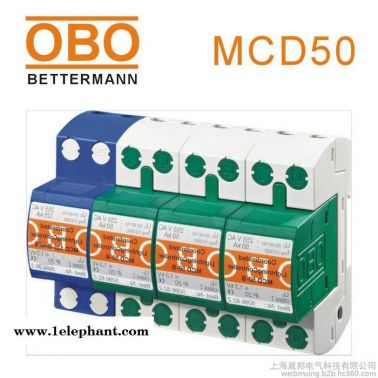

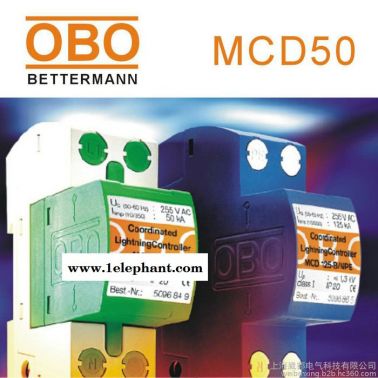

【OBO MCD50系列一級浪涌保護器產品資料】
功能和應用領域
浪涌保護器MCD 50-B和MCD 125-B/NPE滿足標準DIN、VDE6F5 Part6（Draft 11.89）A1,A2對B類器件的需求條件，以及標準IEC61643-1（02，89）對第Ι級浪涌保護器的要求，他們與后級限壓型電涌保護器配合使用時，無需設計退耦裝置，可以將兩極保護器安裝在一起。該產品是OBO在間隙型浪涌保護器的多電極石磨堆疊技術新發展。
MCD 50-B以其低保護電壓水平（Up≤1.31KV）的特性，確保了與C級浪涌保護器配合使用時，不需要設計退耦裝置或者在B級和 C級之間留一定的安裝距離。這樣它可以節省超過45%的安裝空間，MCD 50-B這個特性特別是對緊湊型Z-MC概念有著特殊的貢獻。另外，NPE放電間隙MCD125-B/NPE雷擊電涌保護器其大通流量的特性在TT、TN-S系統中使用，可以同時作為B和C級浪涌保護器的NPE保護模塊，節省費用及安裝空間。
新的MCD50-B和MCD125-B/NPE浪涌保護器周**的應用環境是，需要有緊湊的防雷保護概念或者需要在一個獨立的小型機房?jī)?nèi)安裝B和C兩級浪涌保護器的環境。例如：移動、微波通信基站。
安裝
MCD50-B和MCD125-B/NPE的外殼尺寸滿足節省空間的17.5mm寬度模數的要求，所以該裝置容易安裝。通過浪涌保護器本身卡接在35mm導軌上的方式實現了該SPD的簡便安裝。MC 125-B/NPE為N線和PE線分別提供了兩個端子。方便了SPD與線路之間的凱文連接。
