【OBO MC50系列一級浪涌保護器產品資料】

功能和應用領域

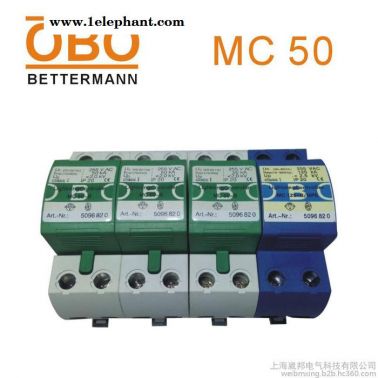

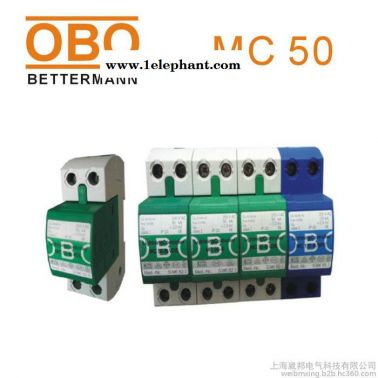

雷擊電涌保護器MC 50-B VDE是一個插拔式多層火花間隙器件。該裝置共由9層火花間隙組成，這9層火花間隙是由10片高能石墨電極圓盤疊合在一起構成的，高耐熱的特氟綸隔環，可靠地保證了火花間隙內部的安全距離。用螺栓固定的壓鑄鋅金屬連接板，將火花間隙組合在一起，箝制在**的位置上。9層火花間隙中的8層間隙經過了大容量電容控制，因而保證了**設定的保護水平電壓≤2kV。

雷擊電涌保護器MC50-B VDE由于獨特的采用了密封設計結構，即使在動作時，也不會有外泄電弧產生。因此，在安裝時不必專門預留外泄電弧的空間。

該電涌保護器完全滿足標準DIN VDE 0675 Part 6（Draft 11.89）A1,A2對B類器件的要求，以及標準IEC 61643-1（02.98）對Ⅰ級電涌保護器的要求。該裝置設計使用于0區到1區之間（根據IEC
61312-1對雷電保護區的定義）。

對于建筑物內的雷電保護安裝工程，電涌保護器MC 50-B VDE提供電源線上雷電保護的等電位連接。該保護器已經成功地通過了按照雷擊電流參數規定的測試，（根據ENV 61024-1和IEC 61024-1）。

當雷電擊中架空線時，雷電控制器MC 50-B VDE可以提供足夠的保護，所以該保護器也能夠被使用在電源通過架空線引入建筑物的供電系統中。

安裝

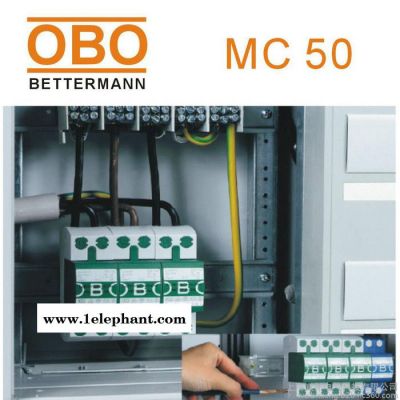

雷擊電涌保護器MC 50-B VDE的外殼尺寸滿足節省空間的17.5mm寬度模數的要求，所以該裝置容易安裝。通過卡接在35mm導軌上的方式實現簡便安裝。MC 50-B VDE的L、N和PE接線端，提供了兩個接線端口，便于進行凱文接線方式。

注意：因為該保護器的火花間隙是封裝的結構，所以在動作時，殼體外不會外泄電弧產生，安裝時不必專門預留外泄電弧的空間。
