| 溫度范圍 | 零下30度至零上50度 |
|---|---|
| 響應時間 | 0.25s |
| 最大操作電壓 | 1200V |
| 最大放電電流 | 260KA |
| 品牌 | 云意防雷 |
| 型號 | 云意-JDMKY |
| 加工定制 | 是 |
滄州云意防雷器材有限公司 聯系方式：13012046321
產品概述

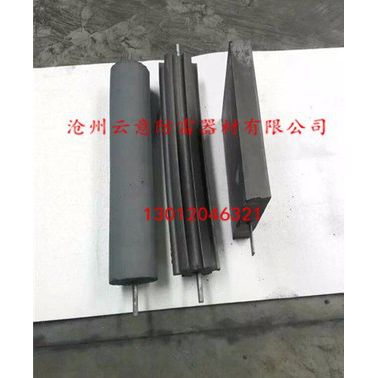

**系列接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的復合非金屬材料、吸濕劑、電解物質組成，不但有長效、防腐、降阻等特點，相對于降阻劑來說，施工更方便，而且接地模塊受干濕度影響小，能長效吸濕保濕，保持低電阻不變。
非金屬接地體執行企業標準：Q/CD-2004
性能特點
工作原理
接地模塊內置金屬電極，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。其機理：增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了模塊材料的導電作用。
技術指標
外型 | 型號 | 外型尺寸(mm) | 電極規格及長度(mm) | 重量 (kg) |

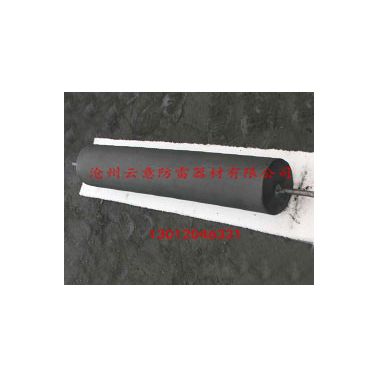

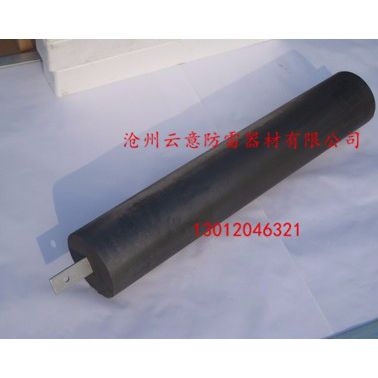

圓柱形 | ZX-800 | Φ150×800 | 銅包(或鍍鋅)圓鋼，Φ12×1100 | 30 |
ZX-1000 | Φ150×1000 | 鍍鋅鋼管，Φ18×1300 | 35
|
工作原理
接地模塊內置金屬電極，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。其機理：增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了模塊材料的導電作用。
埋設方法
非金屬接地體可進行垂直埋置或水平埋置，接地材料本體頂端埋置深度不宜小于0.8m，一般為0.8m～1.0m。
采用幾個模塊并聯埋置時，模塊間距不宜小于4m，如條件不允許，可適當放寬。
非金屬接地體的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，
確保連接的可靠性。焊接長度按接地規范要求至少應為模塊極芯寬度2倍以上，不允許虛焊
漏焊。 應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
遇巖石地區，模塊與大地粘合情況不緊時，可在模塊下方和周圍填充BST-Ⅲ型降阻劑，
然后再用細土回填夯實，一般每塊模塊下方使用25kg`~50kg降阻劑。
回填土時應適量灑水，分層夯實，待模塊充分吸濕后（24小時）后測量接地電阻。
注意事項
貯存模塊應經常維護，保持一定濕度，避免高溫、干燥、曝曬。
運輸和安裝時，應避免機械力損傷接地模塊。選擇埋設位置時，應避開可能遭受化學腐蝕及高
溫影響地段。
回填土時可適量灑水分層夯實，待低電阻接地模塊吸濕24小時后測量接地電阻。
在寒冷地區，模塊應埋設在凍土層以下。
