| 加工定制 | 是 |
|---|---|
| 類型 | 施工現場噪聲揚塵監測系統 |
| 測量范圍 | 0-500ug/m3 |
| 測量精度 | 1ug/m3 |
| 功率 | 20（w） |
| 尺寸 | 3000（mm） |
| 重量 | 20（kg） |
| 適用范圍 | 揚塵噪聲在線監測 |
| 噪聲 | 30~130dB |
| 風速 | 0-30m,0-60m(可選) |
| 風向 | 0~360°/16 方位 |
| 品牌 | UDOO/優道 |
| 型號 | EMI |
UDO/優道UD-EMI3 工地揚塵污染噪聲實時在線監控系統
概述 |
工地噪聲揚塵在線監控系統是符合 GB3096-2008《聲環境質量標準》和 GB3095-2012《環境空氣質量標準》中規定,進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備,主要用于主要適用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地、碼頭、 產業園、社區、道路揚塵環境監測監控中心;監測的數據指標包括揚塵濃度、噪音指數以及視頻畫面 及氣象參數。通過物聯網以及云計算技術,實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、 圖像的采集;數據通過網絡傳輸,可以在電腦、手機、平板電腦等多個終端訪問。 |
|
產品功能與特點 |
· 符合**標準:GB3096-2008《聲環境質量標準》和 GB3095-2012《環境空氣質量標準》 · 采用在線式粉塵監測儀,性能穩定,數據準確 · 具有數據觀察窗功能,以方便用戶**地查看測量數據。 · 具有揚塵預警、超標提醒、圖像抓拍功能。 · 全天候全自動 24 小時 365 天持續不間斷工作,故障提示報警功能 · 氣象參數擴展:可選配溫濕度、風速風向、降雨量、一體化攝像頭等 · 工作環境:溫度-20~80°C,相對溫度不高于 90% · 供電:AC220V±15% 或 DC8~30V · 支持多種通訊方式:以太網通訊,可選 GPRS/CDMA/EDGA/3G、RS485 |
產品優勢 |
我司工地揚塵噪聲監測設備在符合要求的建設工地內安裝在線監控系統后,將對工地進行連續不間斷監測,主要監測的項目為可吸入顆粒物,并配套視頻監控系統、噪聲監控系統、氣象系統、數據采集系統和通信系統等,與各級環保局污染源監控中心無縫對接,實現互聯互通,同時自建云平臺及服務器,免費提供給用戶自行登錄查詢,下載。實時監控。 |
技術參數： | ||||
名稱 | 測量范圍 | 分辨率 | 準確度 | 備注 |
PM2.5 | 0-500ug/m3 | 1ug/m3 | ±10% | 選配 |
PM10 | 0-2mg/m3 | 1ug/m3 | ±10% | 選配 |
TSP | 0~20mg/m3 | 1ug/m3 | ±10% | 選配 |
風速 | 0-30m,0-60m(可選) | 0.1m/s | ±1m/s | 選配 |
風向 | 0~360°/16 方位 | 1° | ±3° | 選配 |
噪聲 | 30~130dB | 頻率范圍: 31.5Hz~8kHz | ±1.5dB | 選配 |
大氣溫度 | -30~+70°C | 0.1°C | ±0.3°C | 選配 |
大氣濕度 | 0~**RH | 1%RH | ±3%RH | 選配 |
大氣壓力 | 500~1100hPa | 0.1 hPa | ±0.3hPa | 選配 |
揚塵傳感器可擴展美國賽默飛,TSI,日本柴田,北京綠林,奧斯恩傳感器 其他監測參數可擴展(例如:降雨量、輻射、光照度,二氧化碳,臭氧,VOC 等) | 選配 | |||
| ||||
數據采集處理系統 | 含室外防護機柜(內配 LCD 顯示屏) | 必配 | ||
市電220V供電方式 | AC220V | 必配 | ||
太陽能供電方式 | 太陽能加蓄電池 | 選配 | ||
USB通訊方式 | USB通訊方式 | 選配 | ||
無線GPRS傳輸 | 3G/4G無線傳輸 | 云平臺 WEB 網頁登錄方式,方便快捷 | 選配 | |
標配3米支架 | 高度可定制 | 選配 | ||

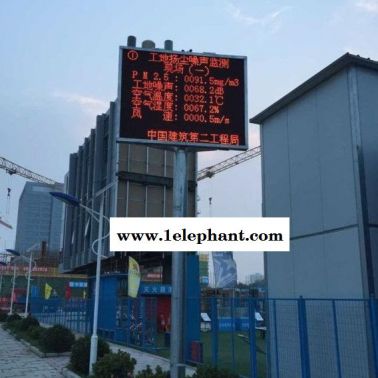

戶外高清單色屏幕 | 尺寸 105*73cm | 常配 | ||
尺寸 105*90cm | 選配 | |||
定制 LED 尺寸 | 選配 | |||
高清網絡攝像頭 | 室外網絡紅外高速球,采用高性能處理器,高效、穩定,水平 360 度連續旋轉, 垂直 90°,雙濾光片自動切換,IP66 防護等級,支持有線/3G 無線網絡傳輸 | 選配 | ||
UDOO優道工地揚塵監測設備屬于模塊化組合,也可帶自動控制輸出功能，配套相關降塵設備即可構成完整工地降塵自能控制(霧炮)噴淋系統。 | ||||
控制——霧炮車 | 控制霧炮車---開啟/關閉 | 選配 | ||
控制工地圍墻噴水 | 控制建筑工地圍墻上面的噴水閥---開啟/關閉 | 選配 | ||
控制塔吊噴水 | 控制塔吊(塔機)噴水---開啟/關閉 | 選配 | ||
控制——報警燈 | 控制報警燈閃爍鳴叫---開啟/關閉 | 選配 | ||
系統及**功能特點;
工地噪聲揚塵在線監控系統管理平臺是系統的核心模塊,負責業務數據的關聯顯示、關聯統計、綜合 分析、超標預警、排放收費、設備遠程管理等多項功能,工地噪聲揚塵在線監控系統并結合 GIS 以直 觀、形象的方式進行展示,另外,系統采用 B/S 架構,操作簡潔,并且支持各種平板電腦等在線訪問, 易于各項工作的開展。
實時方便的無線傳輸方式,在移動公網覆蓋的區域內都可以工作; 專業噪聲處理軟件可提供多種形式的噪聲數據的監測;
運行于 Microsoft Windows2000,Windows XP 和 Windows7 環境下;
在 PC 機上觀察和儲存測量數據; 可以根據環境管理的要求進行儲存、匯總、統計、分析、評價和信息發布; 能繪制環境噪聲時間、空間分布圖、各種數據報表;
SPL, Leq, Ln, Lmin, Lmax, Ldn測量和計算,自動計算感覺噪聲級/有效感覺噪聲級; 揚塵顆粒數自動統計分析,體積/質量統計數據換算;
GPS軟件:配合 GPS 單元,測量噪聲監測終端的位置,并存入數據庫; 獨立的硬件系統運行監控器,保證系統可靠工作;
UDO/優道 建筑工地揚塵污染監控聯動（霧炮）噴淋控制系統
系統組成：
本系統由實時在線監測系統、數據顯示分析系統、預警控制系統、噴淋系統（霧炮）、無線傳輸系統、后臺數據處理系統及信息監控管理平臺組成。在線監測系統集成了大氣PM2.5、PM10監測、環境溫濕度及風速風向、噪聲監測等多種功能；數據平臺是一個互聯網架構的網絡化平臺，具有對監測站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。該系統還可與各種污染治理裝置（霧炮）塔吊噴水系統、圍墻噴淋等聯動，以達到自動控制的目的。
功能特點：
1、實時的在線揚塵監測，具有自動控制以及聲光報警功能，當PM值達到設定上限時自動啟動一處或者多處（霧炮）噴淋系統的開啟，對現場環境進行霧化噴淋降塵措施，當PM值達到設定下限值時自動關閉噴淋系統。
2、可根據現場除塵和施工用水要求，實現智能化恒流噴淋以及恒壓供水的功能。
3、系統由智能控制器自動控制，操作便捷、智能降塵、節省人工。
4、具有短路、過流、過壓、過熱、過載等多種保護功能，系統運行如有故障，會自動停止工作并報警輸出，具有自檢，故障判斷，故障記憶，故障提示等功能。
5、具有手動、自動切換功能，可保證設備在控制系統失靈的情況下安全連續運行。
6、具有分時噴淋功能，用戶可根據情況自行設定，定時噴淋。
7、具有“互聯網+建筑揚塵治理”管理平臺，為用戶提供實時、有效的揚塵治理數據。
8、該系統除了降塵的功效，還能為施工現場降溫，并在發生消防安全事故時，通過調節噴淋系統裝置，加大灑水量，能配合滅火。
技術參數指標：
PM技術參數
測量范圍：0.3～1.0、 1.0～2.5、 2.5～10微米（um）
量程：0～500ug/m3 計數準確率：50%@0.3um、 98%@≥0.5um 稱準體積：0.1升（L）
風速參數：測量范圍：0-30m 0-60m（可選） 分辨率：0.1m/s 測量精度：±1m/s
風向參數：風向范圍：0～360°/16方位 分辨率：1° 測量精度：±3°
溫度參數：測量范圍：-30～70℃ 分辯率：0.1℃ 準確度：±0.3℃
濕度參數：量程：0～**RH 分辨率：0.1%RH 準確度：±3%RH
噪聲參數：量程: 30~130dB 頻率范圍: 31.5Hz~8kHz 準確度: ±1.5dB噪聲
噪聲參數：量程: 30~130dB 頻率范圍: 31.5Hz~8kHz 準確度: ±1.5dB噪聲
攝像機：室外網絡紅外高速球,采用高性能處理器，高效、穩定，水平360度連續旋轉，垂直90°,雙濾光片自動切換，IP66防護等級，支持有線/3G無線網絡傳輸。
供電系統：AC220V 或 太陽能供電
控制輸出：三路、四路、五路（更多路數可根據客戶要求定制）
通訊系統：GPRS，RS485，以太網等（選配）
應用行業：
主要適用于建筑工地、拆遷工地、煤礦廠、工業園區、社區、城市環境、住宅小區等。
