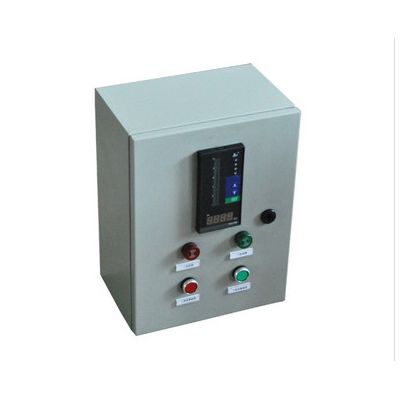

水位液位控制，陜西液位顯示報警水位控制器廠家液位控制器整套設備**廠家

??西安天閎環保液位控制簡介：

??液位顯示控制儀，由顯控儀表和傳感器兩部分組成。被測介質為水、油、酸、堿、工業污水等導電及非導電液體。它廣泛應用于石油、化工、電站、冶金、輕工、制藥、造紙、食品及自來水廠和污水處理等領域的自動控制系統中，主要對多種敞口和密閉容器及地下水池、水槽內介質進行測量和遠程控制，并可在中央控 制室或儀表控制臺上進行監控、顯示、報警。

??（二）西安天閎環保液位控制型號編制

??例如：DXYK-3J-4G-2D型號的含義:該液位控制儀是磁性浸入式供水型，有4個檢測點，傳感器材質為不銹鋼， 測控深度為2米，帶**地顯示表。

??（三）西安天閎環保液位控制技術特性

??DX130液位傳感器利用流體靜力學原理測量液位，是壓力傳感器的一項重要應用。采用特種的中間帶有通氣導管的電纜及專門的密封技術，既保證了傳感器的水密性，又使得參考壓力腔與環境壓力相通，從而保證了測量的高精度和高穩定性。

??技術指標

??通用外型結構及接口

??電氣連接

??應用范圍

??2、二次顯示表

??根據現場的控制精度及液位控制范圍，可選擇控制點數量不同的各種儀表，要求**顯示控制的，選用連續顯示的液位控制表，在無特殊要求情況下，儀表精度可達0.5級。各種形式的顯控表可給出上、下限報警信號，正常液位顯示及對外輸出的繼電器控制信號（一對常開、常閉觸點）。顯示表有豎式與橫式兩種，圖2、圖3是顯示表的面板型式。

??(1)顯示方式

??DXYK-3-2～4、DXYK-3-10、DXYK-3-50型，LED點陣顯示。

??DXYK-3-L為數字連續顯示或數字連續顯示加光柱同步顯示。

??(2)液位顯控儀的上、下限設定DXYK-3-2～4三個型號儀表，通過調節傳感器控制點的高度來實現。DXYK-3-10型表，通過調節顯控儀面板上的上、下限液位設定開關來實現。DXYK-3-50 型，通過調節面板上的滑線鍵來完成。DXYK-3-L型，通過調節面板上的觸摸鍵來達到。

??(3)環境溫度與濕度：環境溫度：0～50相對濕度：85％。

??(4)上、下限輸出觸點容量：AC220V，3A無感負載，觸點容量大者，可用中間繼電器。

??(5)工作電源：AC220V±10%、50HZ，報警方式：聲光報警。

??(6)二次儀表外形尺寸：80×160×180，傳感器內螺紋接口M20×1.5。儀表重量：3Kg。

??3**地顯示表DXYK-3-D

??（1）顯示方式：同DXYK-3-10顯控表一樣。工作電源：12VDC，由DXYK-3-10顯控表提供。

??（2）環境溫度與濕度：溫度：-10～45。相對濕度：<95％。

??（四）西安天閎環保液位控制工作原理

??將投入式液位變送器直接放入水箱中，即能適時檢測顯示出液位的高度。當水箱的水位降至設定下限水位值時，液位控制器發出指令指示泵閥開啟送水，當水位達到設定上限水位值時，控制器和出指令，指示泵閥關閉，停止送水。同理，如有需要，液位控制器也可以指示水泵或電動閥門作相反的運行動作。

??（五）西安天閎環保液位控制安裝與接線

??1、傳感器安裝

??在敞口的容器或水箱中測量靜態液位時，把液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。液位控制箱可遠傳掛在值班室內。

??2、儀表接線

??（1）傳感器與顯示表之間連線，不能同交流強電線同路敷設，以防止交流電產生電磁干擾信號，影響儀表指示甚至損壞儀表**好采用KVV- n×1mm2導線橋架或鐵管內敷設、具體接線（見圖15-20）。

??（2）水泵自動控制接線方法。

??附：1、本圖適用于鋼筋混凝土水池、鋼制水箱及不銹鋼水箱，其固定件用不銹鋼材質。

??2、鋼制、不銹鋼制水箱支架,焊在水箱壁上或箱內鋼梁上。

??3、水位傳感器檢測管為塑料或尼龍材質時，而水位控制幅度小于1.5米（不銹鋼管小于2.5米）時，支架.

??4、支架固定位置，應保證浮球在每個控制點運行無阻。

??5、必須保證檢測管安裝垂直度，鋼制支架等零件涂底漆二度，面漆三度。
