| 類型 | 避雷器 |
|---|---|
| 響應時間 | 0.1s |
| 顏色 | 綠色 |
| 品牌 | 西無二青竹牌 |
| 型號 | MYS5-385/20 |
| 加工定制 | 否 |
| 質量認證 | ISO9001 |

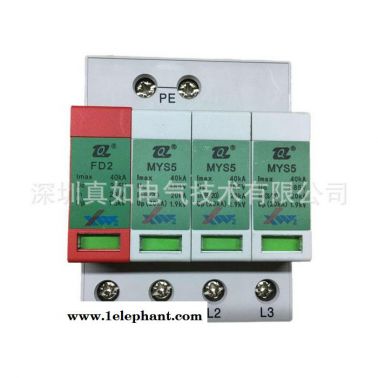

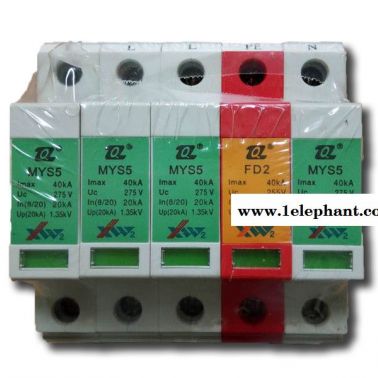

浪涌保護器 防雷防護器西無二青竹牌MYS5-385/20-3P+NPE型防雷器
MYS5, Imax 40kA, Uc 380V
In(8/20) 20kA, Up (20kA) 1.9kV
另外需要模塊或者不是一整套購買的 請聯系客服
13332949502/QQ:909317933
注：單價是一套的價格

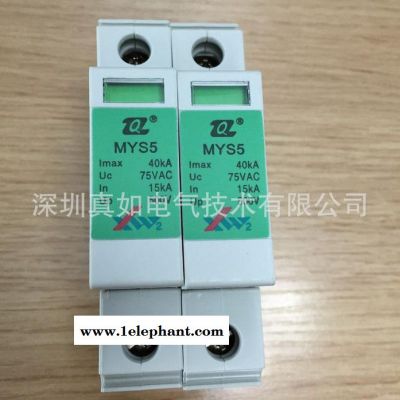

MYS5型指示報警過電壓保護器主要應用于220V電源系統的保護，產品有單只任意組合、雙接地和單相電源全模式保護。
MYS5 型防雷器特性 ● 吸收本領大（5kA——40kA），限制電壓低；
● 響應速度快（≤25ns）；
● 隨時可以更換任一模塊，檢修維護方便；
● 有熱熔斷器和電流熔斷器控制的雙重監控隔離裝置；
● 帶有遠程監控報警端子；
● 窗口紅色為故障狀態；
● 組合式結構方便地實現不同保護方式的設計。
| 型號規格 | ImA電流下的電壓（V） | 最大持續電壓 | 限制電壓 | 電壓保護水平 | 額定沖擊電流 | 最大沖擊電流Imax（1次）8/20us | ||
| a.c. | d.c (V) | Vp (V) | Ip | Up(In沖擊電流) | ||||
| MYS5-75/5 | 120 | 75 | 100 | 265 | 100 | 320 | 5 | 10 |
| MYS5-75/10 | 120 | 75 | 100 | 265 | 400 | 10 | 20 | |
| MYS5-75/15 | 120 | 75 | 100 | 265 | 500 | 15 | 40 | |
| MYS5-115/10 | 180 | 115 | 150 | 320 | 465 | 10 | 25 | |
| MYS5-130/10 | 200 | 130 | 170 | 350 | 520 | |||
| MYS5-150/10 | 240 | 150 | 200 | 395 | 635 | |||
| MYS5-175/10 | 270 | 175 | 225 | 460 | 710 | |||
| MYS5-275/10 | 430 | 275 | 350 | 710 | 1350 | |||
| MYS5-300/10 | 470 | 300 | 385 | 775 | 1240 | |||
| MYS5-320/10 | 510 | 320 | 415 | 850 | 1325 | |||
| MYS5-340/10 | 530 | 340 | 440 | 880 | 1380 | |||
| MYS5-365/10 | 560 | 365 | 465 | 930 | 1450 | |||
| MYS5-385/10 | 620 | 385 | 505 | 1025 | 1500 | |||
| MYS5-420/10 | 680 | 420 | 560 | 1120 | 200 | 1700 | ||
| MYS5-115/20 | 180 | 115 | 150 | 340 | 840 | 20 | 40 | |
| MYS5-130/20 | 200 | 130 | 170 | 350 | 930 | |||
| MYS5-150/20 | 240 | 150 | 200 | 395 | 960 | |||
| MYS5-175/20 | 270 | 175 | 225 | 450 | 1080 | |||
| MYS5-230/20 | 360 | 230 | 300 | 595 | 1130 | |||
| MYS5-250/20 | 390 | 250 | 320 | 650 | 1230 | |||
| MYS5-275/20 | 430 | 275 | 350 | 710 | 1350 | |||
| MYS5-300/20 | 470 | 300 | 385 | 775 | 1500 | |||
| MYS5-320/20 | 510 | 320 | 415 | 850 | 1610 | |||
| MYS5-340/20 | 530 | 340 | 440 | 880 | 1670 | |||
| MYS5-365/20 | 560 | 365 | 465 | 930 | 1760 | |||
| MYS5-385/20 | 620 | 385 | 505 | 1025 | 1900 | |||
| MYS5-420/20 | 680 | 420 | 560 | 1120 | 2080 | |||
| MYS5-440/20 | 730 | 440 | 600 | 1210 | 2200 | |||
| 防護級 別 | 型號 | 最大持續電壓Uc（AC） | 額定沖擊電流（8/20us）In | 最大沖擊電流（8/20us）Imax | 電壓保護水平（8/20us）Up | 外形尺寸（mm） |
| D級 | MYS5-385/10(L-N) | 385V | 10kA | 25kA | 1.5kV | 18×100×67 |
| FD2(N-PE) | 255V | 30kA | 60kA | 1.5kV | ||
| C級 | MYS5-385/20(L-N) | 385V | 20kA | 40kA | 1.9kV | |
| FD2(N-PE) | 255V | 40kA | 60kA | 1.5kV |
1、接地線面積不小于6mm2，零線截面積不應小于4mm2；遠程報警導線截面積最大1.5mm2；
2、產品支路必須設置限流小于32A的保護裝置。
