| 標稱放電電流 | 5KA |
|---|---|
| 產品認證 | ISO9001-2000 |
| 溫度范圍 | -40--+80 |
| 響應時間 | 1s |
| 品牌 | 騰超防雷 |
| 型號 | BS L CD |
| 加工定制 | 是 |

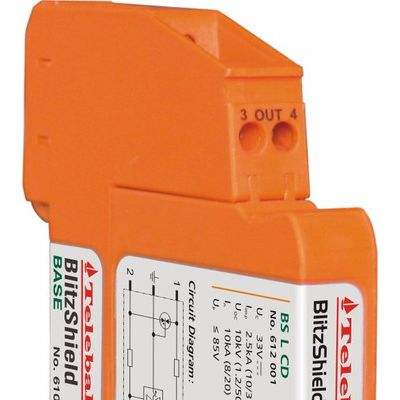

信息技術系統電涌保護器
| |
雷柵 / BS LCD 可插拔式SPDs
| |

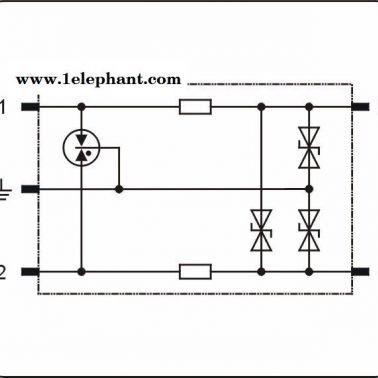

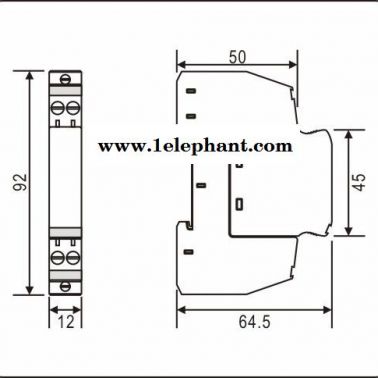

外形尺寸圖 基本線路圖
產品描述：
依據 防雷分區的概念，該電涌保護器可安裝于
LZP0A-2及更高界面。是 2 線非平衡接口電涌保護
模塊。安裝于靠近被保護設備的前端，適用于工
業控制信號，現場總線，0-20mA，4-20mA 控制線
等輸入輸出接口。
產品特點：
◎ 由兩部分組成，底座和電涌保護模塊
◎ 切換保護模塊時，信號傳輸不會被中斷
◎ 放電力強，電壓保護級別低
◎ 安裝底座可選有帶氣體放電管或無氣體放電管
技術參數：
| 型號 |
| BS LCD | |||||
| 標稱電壓 | UN | 5V | 12V | 24V | 48V | 60V | 110V |
| 額定電壓 d.c. (最大持續運行電壓) a.c. | UC | 6.0V 4.2V | 15V 10.6V | 33V 23.3V | 54V 38.1V | 70V 49.5V | 170V 130V |
| 標稱電流 | IL | 0.521A | 0.5A | 0.5A | 0.5A | 0.5A | 0.5A |
| 雷電沖擊電流 (10/350μs) | Iimp | 1.5kA | 1.5kA | 1.5kA | 1.5kA | 1.5kA | 1.5kA |
| 標稱放電電流 (8/20μs) | In | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
| 開路電壓(1.2/50μs) | Uoc | 10kV | 10kV | 10kV | 10kV | 10kV | 10kV |
| In 時電壓 線-線 保護級別 線-地 | UP | ≤ 29V ≤ 27V | ≤ 50V ≤ 37V | ≤ 102V ≤ 66V | ≤ 160V ≤ 95V | ≤ 220V ≤ 125V | ≤ 520V ≤ 300V |
| 1kV/μs 時電 線-線 壓保護級別 線-地 | UP | ≤ 18V ≤ 9V | ≤ 38V ≤ 19V | ≤ 90V ≤ 45V | ≤ 140V ≤ 70V | ≤ 180V ≤ 90V | ≤ 500V ≤ 250V |
| 串聯電阻 每 線 | R | 1.0Ω | 1.8Ω | 1.8Ω | 1.8Ω | 1.0Ω | 1Ω |
| 截止頻率 線-線 | fG | 1.0MHz | 2.7MHz | 6.8MHz | 8.7MHz | 9.0MHz | 25.0MHz |
| 寄生電容 線-線 線-地 | C | ≤ 2.7nF ≤ 5.4nF | ≤ 1.0nF ≤ 2.0nF | ≤ 0.5nF ≤ 1.0nF | ≤ 0.35nF ≤ 0.7nF | ≤ 250pF ≤ 500pF | ≤ 120pF ≤ 240pF |
| 響應時間 線-線 線-地 | tA | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns |
| 工作溫度范圍 | TU | -40℃...+80℃ | |||||
| 接線導體截面 |
| 最大 2.5mm2 單股線 / 多股線 | |||||
| 安裝支架 |
| 35mm 寬電氣安裝導軌 | |||||
| 外殼 |
| 橙色熱塑性材料，UL94-V0 | |||||
| 測試依據 |
| YD/T 1542.1; GB 18802.21; IEC 61643-21 | |||||
| 認證 |
| CE (LVD, EMC) | |||||
| 訂購信息 | |||||||
| 型號 |
| BS LCD | |||||
| 貨號 |
| 612 001 | |||||
| 包裝 |
| 1 pc (s) | |||||
