| 貨號 | JPX01,HPX系列 |
|---|---|
| 規格 | 齊全 |
| 材質 | 鋁型材 |
| 工藝 | 機加工 |
| 插拔次數 | 10000（次） |
| 適用線纜類型 | 通用 |
| 適用范圍 | 機房 |
| 品牌 | 3W三網通信,泰平通信 |
| 型號 | JPX系列，HPX系列，MDF配線架 |
『TaiPing泰平通信@MDF總配線架|MDF音頻配線柜|JPX01型（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF保安單元|防雷保安器生產基地！』MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排），（128回線測試接線排），保安器，總配線架機架由保安接線排、保安單元、測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接、調線、保護、告警等作用。MDF(Main Distribution frame)總配配線架,總配線架|音頻總配線架|電話總配線架。總配線架（MDF）、光纖配線架（ODF）、數字配線架（DDF）、綜合設備機架、一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池、低壓配電設備、防雷設備及其維護。生產經營的通信產品。
泰平通信/三網通信專業生產各類MDF總配線架（柜）、保安接線排、測試接線排、保安單元、MDF保安器、接線工具等。具有品種全、產量高、性能指標優越等優點。

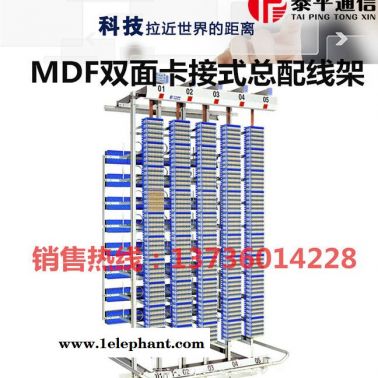

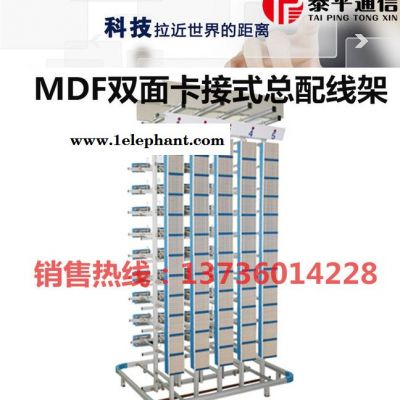

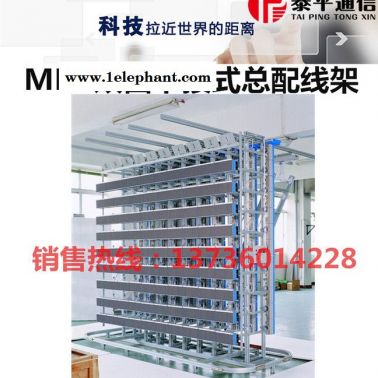

JPX01B總配線架
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品特點： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、機架高度低，6000回線雙面總配線架總高度僅為2.6米，省略了滑梯，既方便又安全； 2、機架采用鋁型材，整體外形美觀。型材上不需打孔，與其它機架并架、擴容方便； 3、接觸部分采用鍍金工藝，確保不氧化，接觸可靠，電阻小； 4、機架與模塊色調和諧，排號、線號一一對應，使人醒目； 5、密度大、強度高、重量輕，與國內其它同類產品相比，相同容量下占用空間較小； 6、內、外線成端、跳線連接均采用一把卡接工具，方便可靠、快捷。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作條件： 性能指標： 保安單元 接觸電阻：≤7mΩ 絕緣電阻：≥1000MΩ 邊流保護：安全電流：90mA,1h不動作（環境 溫度+40℃，測試電壓60VDC) 常溫直流電阻：≤22Ω，a,b線間電阻差：≤2Ω 過壓保護：直流擊穿電壓：190V--260V 脈沖擊穿電壓：≤800V（1KV/uS電壓上升率時） 保安接線排、測試接線排 接觸電阻：簧片間：≤7mΩ 成端處：≤3mΩ 絕緣電阻：≥1000MΩ 抗電強度：≥1000VAC(歷時1min不擊穿、無飛弧） 拉脫力：≥25N 芯線直徑：0.40--0.60mm(絕緣層外徑<1.4mm)  訂貨指南：
|
JPX系列總配線架/柜（HPX系列音頻總配線架/柜）
MDF總配線架適合各種容量電話局的交換與進局電纜之間的連接設備，具有良好的接續性能和可靠的防護功能。產品分：I型（卡接式）、II（繞接式）、III型（雙接卡接式）三種。
特點：
按YD/T694-1999新標準設計。
機架采用鋁合金型材制作，結構牢固，外型 美觀，安裝方便。測試接線排、單接點式、雙接點式、繞卡式、帶角度卡接簧片、接續可靠。
保安單元具有過壓、過流防護和接地警告功能。
總配線架的所有操作（保安器的插拔、內外線和跳線的接續及測試）均在正面進行。
所有塑料零件均具有阻燃性,其阻燃性能達到GB/T5169.7中A級要求， 其它各項指標均符合行標YD/T694-2004《總配線架》的要求
技術性能：
工作溫度：+5 ~ +40℃
相對濕度：<85%（+30℃）
大氣壓力：70~106Kpa
絕緣電阻：≥6000MΩ
抗電強度：1000V（45~60Hz）/1min無擊穿、無飛弧
成端接觸電阻：≤0.8mΩ,高溫、低溫、溫度變化、濕熱、振動試驗后接觸電阻增值：≤0.6mΩ
氣密性：未被腐蝕面積占總面積的75%以上
拉脫力：?jiǎn)胃鶎?dǎo)線沿模塊垂直方向的拉脫力大于28N
適用導線：?jiǎn)喂伤芰辖^緣導線，芯線直徑為Φ0.32～Φ0.6mm，大外徑（包括絕緣層在內）不超過1.4mm
卡接壽命：大于200次
規格指標：
深度：800mm 縱列距：210mm 橫列距：200mm 橫列離地高度:510mm
| 型 號 JPX01 | 容量 (回線) | 縱列數×每列塊數 | 橫列數×每行塊數 | 縱列離地高度 | 外 型 尺 寸 高×寬×深 (括號內為護欄尺寸) |
| JPX 3600回 6×6 | 3600 | 6×6 | 5×6 | 450 | 1800×1260×800 (223×1541×1215) |
| JPX 4800回 6×8 | 4800 | 6×8 | 7×6 | 380 | 2000×1260×800 (223×1541×1215) |
| JPX 6000回 6×10 | 6000 | 6×10 | 8×6 | 250 | 2200×1260×800 (223×1541×1215) |
| JPX 7200回 6×12 | 7200 | 6×12 | 10×6 | 270 | 2600×1260×800 (223×1541×1215) |
| JPX 9600回 6×16 | 9600 | 6×16 | 13×6 | 250 | 3300×1260×800 (223×1541×1215) |
| JPX 3000回 5×6 | 3000 | 5×6 | 5×5 | 450 | 1800×1050×800 (223×1331×1215) |
| JPX 4000回 5×8 | 4000 | 5×8 | 7×5 | 380 | 2000×1050×800 (223×1331×1215) |
| JPX 5000回 5×10 | 5000 | 5×10 | 8×5 | 250 | 2200×1050×800 (223×1331×1215) |
| JPX 6000回 5×12 | 6000 | 5×12 | 10×5 | 270 | 2600×1050×800 (223×1331×1215) |
| JPX 8000回 5×16 | 8000 | 5×16 | 13×5 | 250 | 3300×1050×800 (223×1331×1215) |
| JPX 2400回 4×6 | 2400 | 4×6 | 5×4 | 450 | 1800×840×800 (223×1121×1215) |
| JPX 3200回 4×8 | 3200 | 4×8 | 7×4 | 380 | 2000×840×800 (223×1121×1215) |
| JPX 4000回 4×10 | 4000 | 4×10 | 8×4 | 250 | 2200×840×800 (223×1121×1215) |
| JPX 4800回 4×12 | 4800 | 4×12 | 10×4 | 270 | 2600×840×800 (223×1121×1215) |
| JPX 6400回 4×16 | 6400 | 4×16 | 13×4 | 250 | 3300×840×800 (223×1121×1215) |
| JPX 1800回 3×6 | 1800 | 3×6 | 5×3 | 450 | 1800×630×800 (223×911×1215) |
| JPX 2400回 3×8 | 2400 | 3×8 | 7×3 | 380 | 2000×630×800 (223×911×1215) |
| JPX 3000回 3×10 | 3000 | 3×10 | 8×3 | 250 | 2200×630×800 (223×911×1215) |
| JPX 3600回 3×12 | 3600 | 3×12 | 10×3 | 270 | 2600×630×800 (223×911×1215) |
| JPX 4800回 3×16 | 4800 | 3×16 | 13×3 | 250 | 3300×630×800 (223×911×1215) |
| JPX 1200回 2×6 | 1200 | 2×6 | 5×2 | 450 | 1800×420×800 (223×701×1215) |
| JPX 1600回 2×8 | 1600 | 2×8 | 7×2 | 380 | 2000×420×800 (223×701×1215) |
| JPX 2000回 2×10 | 2000 | 2×10 | 8×2 | 250 | 2200×420×800 (223×701×1215) |
| JPX 2400回 2×12 | 2400 | 2×12 | 10×2 | 270 | 2600×420×800 (223×701×1215) |
| JPX 3200回 2×16 | 3200 | 2×16 | 13×2 | 250 | 3300×420×800 (223×701×1215) |
3W-JPX01型卡接式總配線架
本產品具有電纜接續和過流過壓防護的功能，可以避免因大電流的侵入對外線電纜、機房設備及人員所造成的損害。由于接續模塊采用高密度設計,模塊的高度和寬度有所減少,從而使得整機的高度和重量明顯降低，列間距加大,這就方便了架間操作，同時機房的空間利用率也得到提高。
開放機架正面
開放機架背
JPX01型總配線架從列告警盤、接線排，到底部護欄都提供了易于更換、清潔的列號、塊號示名。總配線架由機架、保安接線排、測試接線排、保安器、總告警盤、列告警組件和附件等構成。
標準備附件表
代號 | 名稱 | 備注 |
3W-NJA3.695.092 | 測試賽繩（橫列） | 在測試排上分開測試內、外線 |
3W-NJA3.695.093 | 測試賽繩（直列） | 在保安排上分開測試內、外線 |
3W-NJA3.695.094 | 測試賽繩（跳接） | 臨時將外線跳接對另一對內線上 |
3W-NJA4.695.014 | XQ401ⅡD-KJ型卡接工具 |
|
產品配置表
外線 容量 | 每直列最大容量 | 最大橫列層數 | 每橫列標準容量 | 每橫列最大容量 | 架體尺寸 | 橫列 總?cè)萘?/p> | 扶梯（選購） | ||
高 | 寬 | 深 | |||||||
4000L | 8塊*100L | 6 | 5塊*128L | 6塊*128L | 2000 | 1250 | 1050 | 4608L | XQ901F或三階梯 |
5000L | 10塊*100L | 7 | 2200 | 1250 | 1050 | 5376L | XQ901F或三階梯 | ||
6000L | 12塊*100L | 9 | 2600 | 1250 | 1050 | 6912L | XQ901F或三階梯 | ||
3W-JPX284型卡接式總配線柜（架）
JPX284型卡接式總配線柜適合于接入網使用。總配線柜采用整體焊接式機柜，外線部分裝有FA8-149型保安接線排、FA9-201型保安器及告警系統；內線部分裝有STO-151型測試接線排。
主要特點：
●機柜采用整體焊接結構；
●模塊采用高強度塑料，抗老化；
●保安接線排與測試接線排可由用戶隨意安裝。
STO-151型測試接線排
●測試接線排由四個獨立的測試模塊組成，每個測試模塊為32回線，上排為跳線端子，下排為內線端子。插入隔斷插塞可將內外線斷開，利用測試塞繩可分開測試外線和局內線；
●測試模塊的外形尺寸：高×寬×深=10mm×280mm×70mm
FA8-149型保安接線排
●保安接線排由四個保安模塊組成，保安接線排的左邊后部為排告警；
●每個保安模塊為25回線，其上排為跳線端子，下排為外線端子，中間為供安裝保安單元的空間；
●外形尺寸：長×寬×高=104mm×280mm×70mm
FA9-201ⅠＤ型保安單元
● FA9-201ⅠＤ型保安單元用于FA8-149型保安接線排中，防止過電壓過電流對機房設備及人身安全造成的危害。
分類 | 防護原件 |
FA9-201ID | 高分子PTC+半導體放電管 |
產品規格
外線容量 | 內線容量 | 外形尺寸mm （高*寬*深） | ||
高 | 寬 | 深 | ||
2400L | 2048L | 2200 | 600 | 600 |
2000L | 1792L | 2000 | 600 | 600 |
3W-JPX型總配線柜
產品介紹：
產品特點：體前后雙面開門，可拆卸，上下進線，側門可拆卸，方便擴容和并架。模塊設計，箱內架體用鋁型材，易于安裝。型號及規格尺寸
| 型號 | 容量（線） | 高*寬*深 |
| JPX01-A1 | 600L | 1200*600*600 |
| JPX01-A2 | 1200L | 2000*600*600 |
| JPX01-A3 | 2000L | 2200*600*600 |
JPX系列卡接式總配線架/柜（HPX系列音頻總配線架/柜）
JPX210（A、B）型總配線架
產品特點：具有完善可靠的過電流、過電壓保護、FS失效功能和聲光告警功能。卡接簧片為雙層折疊式雙卡口，表面鍍金（銀），使用壽命為單卡口的兩倍。抗拉脫力強，不小于25N。直列、橫列均為正面操作，橫列提供固定和旋轉工作模式，方便電纜成端及維護。直列、橫列均有周到的線路標識，便于準確跳線和檢測。全模塊化設計，可根據機房靈活組合，模塊體積小，容量大，便于安裝和擴容。機架采用鋁合金型材，外形整齊、美觀、實用、安裝極為方便，組合靈活。所有塑料件均采用阻燃塑料。型號及規格尺寸
| 容量/列 | 600對/列 | 800對/列 | 1000對/列 | 1200對/列 |
| h | 1970 | 2390 | 2810 | 3230 |
| h1 | 1800 | 2220 | 2640 | 3060 |
| h2 | 170 | 170 | 170 | 170 |
| 直列間距 | 250 | 250 | 250 | 250 |
| h3 | 220 | 220 | 220 | 220 |
| d1 | 350 | 350 | 350 | 350 |
| d2 | 450 | 450 | 450 | 450 |
| h4 | 510 | 510 | 510 | 510 |
| h5 | 300 | 300 | 300 | 300 |
注：1、機架尺寸可按用戶要求或查勘實際情況設計。
2、材質：采用鋁合金材料制作。
3、該機架適用于大中型機房。
