| 材質 | 定制 |
|---|---|
| 插拔次數 | 10000次 |
| 工藝 | 機加工 |
| 規格 | 齊全 |
| 回波損耗 | 45 |
| 適用范圍 | 電子電工行業 |
| 適用線纜類型 | 電纜 |
| 品牌 | PTTP普天泰平 |
| 型號 | JPX-KL系列 |
| 品牌 | PTTP普天泰平/sanwang三網 | 型號 | JPX-KL型 |
| 結構型式 | 機柜式/敞開式/機架式 | 端口數量 | 齊全 |
| 材質 | 金屬/鋁型材 | 類型 | 音頻配線架 |
| 適用線纜類型 | 通用 | 回波損耗 | 45dB |
| 適用范圍 | 網絡工程,布線工程,機房改造,通訊機房 | 工作溫度 | 45-65℃ |
| 產品認證 | ISO9001:2015質量管理體系 | 加工定制 | 是 |
| 插拔次數 | 10000 | 產地 | 浙江省 |
| 廠家 | 三網通信|泰平通信 | 高度 | 2200/2000，可定做 |
「PTTP普天泰平|SanWang三網通信&MDF卡接式總配線架|MDF總配線架|MDF音頻配線柜|JPX01型（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF配線架|MDF保安單元|防雷保安器生產基地！」MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排），（128回線測試接線排），保安器，總配線架機架由保安接線排、保安單元、測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接、調線、保護、告警等作用。【符合《標準 YDT 1713-2007總線配架(MDF)》YD/T1712-2007《中小型電信機房環境要求》YD/T754-19955《通信機房靜電防護通則》YD/T5003-2005《電信專用房屋設計規范》YD/T1624-2007《通信用室外機房》YD5098-2005《通信局（站）防雷與接地工程設計規范》】

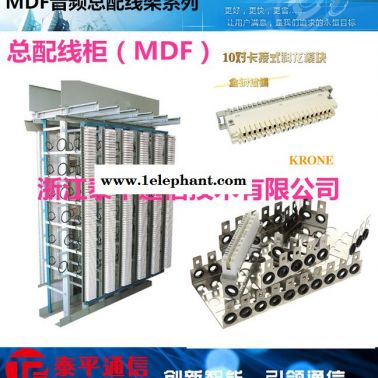

MDF(Main Distribution frame)總配配線架,總配線架|音頻總配線架|電話總配線架。總配線架（MDF）、光纖配線架（ODF）、數字配線架（DDF）、綜合設備機架、一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池、低壓配電設備、防雷設備及其維護。生產經營的通信產品。
PTTP泰平通信|3W三網通信專業生產各類MDF總配線架（柜）、保安接線排、測試接線排、保安單元、MDF保安器、接線工具等。具有品種全、產量高、性能指標優越等優點。

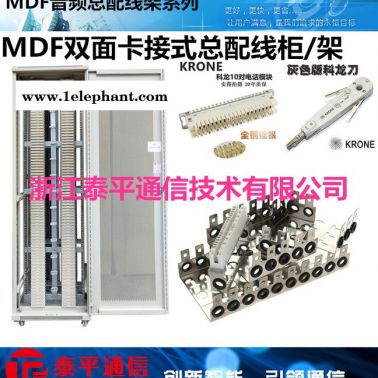

JPX-KL 型卡接式雙面總配線架（科隆/科龍）
| 名稱： | 雙面總配線架 | 型號： | JPX-KL | 類別： | MDF 音頻總配線架 |
· 產品描述
|
概述： |
| JPX-KL 型卡接式雙面總配線架采用10對保安接線排， 10對測試接線排和1對/10對 保安單元構成。其結構參數和技術性能指標均符合中華人民共和國通信行業標準YD/T694-1999《總配線架》的要求，適用于各種容量電話交換機設備配套使用，用以接續內、外線纜，并 有配線、測試及保護局內設備和人身安全等功能。 |
性能參數：
| | 工作溫度：+5℃~+40℃ |
|
| 儲存溫度：-25℃~+55℃ |
|
| 相對濕度：不大于 85%（+30℃） |
|
| 大氣壓力：70Kpa~106Kpa |
|
| 雙層折疊式卡接簧片，表面鍍金，永不氧化，電氣性能優良，使用壽命比單層簧片長； |
|
| 卡入導線與簧片間有四個接觸點，氣密區大于 75%，抗拉脫力大于 28N； |
|
| 成端接觸電阻≤0.8mΩ ，高低溫、溫度變化、濕熱、振動實驗后接觸電阻增值≤0.6 mΩ ； |
|
| 適用導線：單股塑料絕緣導線，芯線直徑為 0.32~0.6mm，大外徑（包括絕緣層在內）不超過 1.4mm |
|
| 卡接壽命：大于 200 次 |
主要特點：
| | 高密度、大容量 每直列 2600mm 高、容量達 1200 線，2200mm 高、容量達 1000 線，密度比同行當前常 用產品提高 46%；同時利用直排寬度小的特點，適用于 200mm 的特殊場合； |
|
| 防護、安全性能可靠 過壓過流保護性能與多種型號的交換機二級保護電路相匹配，確保對交換機的一 級保護；所有塑料均采用阻燃材料，其阻燃性能達國際 FV-0 級標準； |
|
| 保護全面 完善可靠的過電流、過電壓保護功能，特制四級聲光告警，便于故障查找和維護； |
|
| 技術先進 雙層折疊式卡接簧片，表面鍍金，永不氧化，電氣性能優良，使用壽命比單層簧片長； |
|
| 操作維護方便 內線、外線成端，所有測試操作，告警系統的觀察和故障排除均在正面，某一線路的維 護及測試不影響其他線路；具有足夠的走纜布線空間，便于操作維護； |
|
| 標示清晰 直排、橫排均有明確的線對標示； |
|
| 結構靈活 全模塊化設計，可根據各形狀機房靈活組合,充分利用機房的空間，便于安裝和擴容； |
|
| 特制機架 架體采用特殊鋁合金型材組件結構，整架無一安裝孔，可靈活定位，安裝方便，結構可靠 |
訂貨指南：
|
名稱 |
型號 |
規格mm 高x 寬x 深 | 外線容量（回線） （列數x 行數） | 內線容量（回線） （列數x 行數） |
|
雙面總配線架 | JPX-KL-A1（2x8） | 2000x512x886 | 16x100=1600 | 12x128=1536 |
| JPX-KL-A2（2x10） | 2200x512x886 | 20x100=2000 | 16x128=2048 | |
| JPX-KL-A3（2x12） | 2600x512x886 | 24x100=2400 | 19x128=2432 | |
| JPX-KL-A1（3x8） | 2000x768x886 | 24x100=2400 | 18x128=2304 | |
| JPX-KL-A2（3x10） | 2200x768x886 | 30x100=3000 | 24x128=3072 | |
| JPX-KL-A3（3x12） | 2600x768x886 | 36x100=3600 | 28x128=3584 | |
| JPX-KL-A1（4x8） | 2000x1024x886 | 32x100=3200 | 24x128=3072 | |
| JPX-KL-A2（4x10） | 2200x1024x886 | 40x100=4000 | 31x128=3968 | |
| JPX-KL-A3（4x12） | 2600x1024x886 | 48x100=4800 | 38x128=4864 | |
| JPX-KL-A1（5x8） | 2000x1280x886 | 40x100=4000 | 30x128=3840 | |
| JPX-KL-A2（5x10） | 2200x1280x886 | 50x100=5000 | 39x128=4992 | |
| JPX-KL-A3（5x12） | 2600x1280x886 | 60x100=6000 | 47x128=6016 |
|
雙面總配線架 | JPX-KL-A1（6x8） | 2000x1536x886 | 48x100=4800 | 36x128=4608 |
| JPX-KL -A2（6x10） | 2200x1536x886 | 60x100=6000 | 63x128=6016 | |
| JPX-KL-A3（6x12） | 2600x1536x886 | 72x100=7200 | 56x128=7168 | |
| JPX-KL-A1（7x8） | 2000x1792x886 | 56x100=5600 | 42x128=5376 | |
| JPX-KL-A2（7x10） | 2200x1792x886 | 70x100=7000 | 55x128=7040 | |
| JPX-KL-A3（7x12） | 2600x1792x886 | 84x100=8400 | 66x128=8448 | |
| JPX-KL-A1（8x8） | 2000x2048x886 | 64x100=6400 | 48x128=6144 | |
| JPX-KL-A2（8x10） | 2200x2048x886 | 80x100=8000 | 63x128=8064 | |
| JPX-KL-A3（8x12） | 2600x2048x886 | 96x100=9600 | 75x128=9600 | |
| JPX-KL-A1（9x8） | 2000x2304x886 | 72x100=7200 | 54x128=6912 | |
| JPX-KL-A2（9x10） | 2200x2304x886 | 90x100=9000 | 70x128=8960 | |
| JPX-KL-A3（9x12） | 2600x2304x886 | 96x100=9600 | 75x128=9600 | |
| JPX-KL-A1（10x8） | 2000x2560x886 | 80x100=8000 | 60x128=7680 | |
| JPX-KL-A2（10x10） | 2250x2500x1100 | 100x100=10000 | 78x128=9984 | |
| JPX-KL-A3（10x12） | 2600x2560x1100 | 120x100=12000 | 94x128=12032 | |
| JPX-KL-A（_x_） | _x_x_ | 按用戶要求定制 |
|
|
|
|
| ||||||||||||||||||||||||||||||||
|
| JPX-KL-G型總配線柜 |
| ||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||
| JPX-KL-G型總配線柜是電話交換設備和進局成端電纜的連接設備,適用于小型通信接入機房，一般可分為單面配線柜和雙面配線柜，由柜體10對型保安接線排、10對K型測試接線排、K型保安單元、告警系統，測試裝置等組成。 ●優質高強度鋁型材或鋼制柜體，表面靜電噴涂，結構新穎，美觀氣派，全封閉結構，防塵性佳；
| ||||||||||||||||||||||||||||||||||
| |
|
|
|
| ||||||||||||
|
| JPX-KL-F2型單面總配線架 |
| ||||||||||||
| | ||||||||||||||
| JPX-KLF型單面總配線架是與程控交換機相連的配線設備,用以接續、測試內外線、通過跳線進行信號分配, 保護交換機及傳輸設備、線路及施工人員免受過電壓、過電流的傷害,并提供實時告警。它由機架、10型保安接線排，10型測試接線排，K型保安單元,告警系統，測試裝置等組成。
| ||||||||||||||
|
|
|
| ||||||||||||||||||||
|
| JPX-KL-K型總配線架 |
| ||||||||||||||||||||
| | ||||||||||||||||||||||
| ● 機架結構：卡接式雙面配線架。
| ||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||

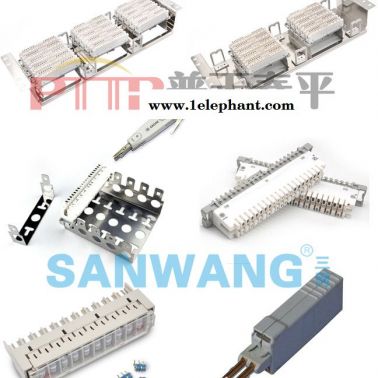

「PTTP普天泰平|SanWang三網&LSA-PLUS音頻模塊|電話模塊|VDF音頻配線架|VDF音頻配線單元|」VDF-100對音頻配線架|VDF-100回線音頻配線單元|VDF-150對音頻配線架|VDF-150回線音頻配線單元|VDF-200對音頻配線架|VDF-200回線音頻配線單元|10對科龍模塊|10對卡接模塊|10L回線音頻模塊|10對語音模塊|10對常開模塊|10對常閉模塊|10對防雷保安器|10L回線防雷保安排|10對三級放電管保安座|10對二級防雷排|歡迎來到我們LSA模塊產品頁面，我們是專業的LSA模塊廠家，在這里您可以找到高質量和價格優惠的LSA模塊，同時我們也為您提供LSA模塊的OEM服務。我們的產品在歐洲、美洲、澳洲、中東和非洲、甚至全球都有成熟的市場。歡迎您詢價。
VDF，又稱為音頻配線單元 ，提供通信傳輸中的音頻傳輸作用，在通信傳輸中起到至關重要的作用。
配線架用于終端用戶線或中繼線，并能對它們進行調配連接的設備。配線架是管理子系統中重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架。根據使用地點、用途的不同，分為總配線架和中間配線架兩大類。
特點說明：1. 19英寸標準安裝；2． 安裝機架規格分為100對、150對（模塊橫裝），200對（模塊豎裝），高度均為3U，2米機柜可安裝10個單元架；3． 機架直接卡接10對科龍式語音模塊，模塊均可插裝保安單元、保安排；4． 布線、跳線方便美觀，架體為不銹鋼材質。

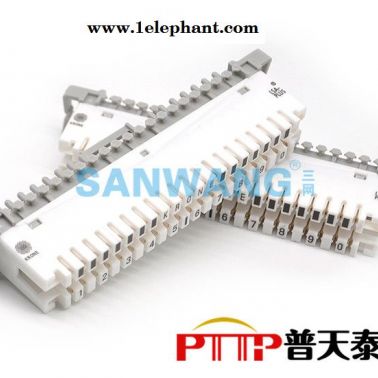

卡接式音頻接配線及防護設備 此系列產品是在引進、消化德國科隆產品的基礎上開發的.
該產品具有如下特點：
1.操作簡單：卡接割線瞬間完成，不需用專門培訓，不用電源。
2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線內徑0.4-0.8mm，外徑0.7-1.4mm 。
3.接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。
5.走線整齊：上下左右四面走線，整齊有序，標示分明。

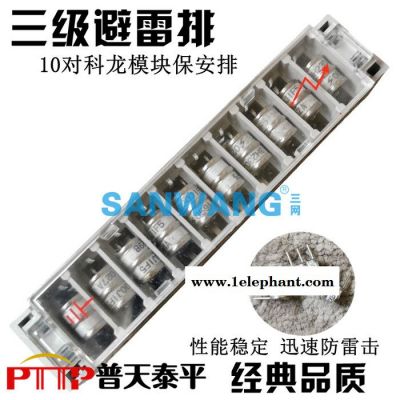

| LSA-Plus是專門應用于多線系統的保護器。例如在測量和控制工程中、在電話交換系統中，又如在十對線（TC）系統的保護只需要一個保護器（基本保護）LSA-B-MAG就可以了。模塊LSA-BF提供一對線的保護。 基本和精細保護型保護器LSA-BF180(180V型)是特別地應用于模擬的電話交換和ISDN網絡系統的。基本和精細保護型避雷器LSA-BF24是專門用于計算機系統及測量和控制系統的。 LSA-Plus的保護電路是由強有力的三極氣體放電管組成的。基本和精細保護是基于自動防故障裝置的技術，在一個熱過載事件中，該裝置動作將防雷元件兩端跨接在一起，從而起到保護作用。 |
| 安裝 LSA的連接線或絕緣皮通過咬緊裝置簡單地固定到安裝支架上，這意味著他們幾乎可以被安裝到任何墻上。使用LSA-Plug工具，無需剪切、無需焊接、無需剝皮也無需擰螺釘導線就可以被連接上。 |
