加工定制	是
種類	磁敏
材料	聚合物
材料物理性質	半導體
材料晶體結構	單晶
制作工藝	集成
輸出信號	開關型
防護等級	IP67
線性度	0.1（%F.S.）
遲滯	0.1（%F.S.）
重復性	0.1（%F.S.）
靈敏度	0-13
品牌	深圳市星科創科技
型號	XKC-Y25-NPN

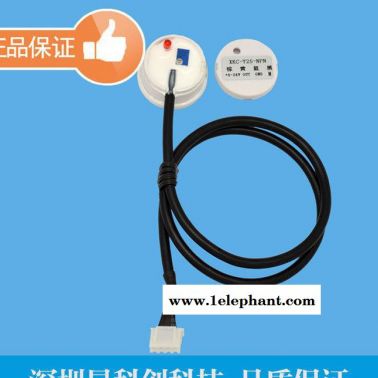

一、產品概述

XKC-Y25-NPN是一款智能型非接觸式帶有NPN信號輸出的液位感應器，可以實現容器外貼安裝，感應器和液位無需與液位直接接觸，也能檢測到容器里面液位的有無狀態。非金屬容器無需對其開孔、可直接外部緊貼安裝，安裝簡單方便；與液位非接觸檢測，不受液位本身酸堿程度而影響感應器檢測功能，影響感應器壽命，也不會破壞液體本身的化學性質和物理性質。



二、產品特性

外貼安裝，安裝簡單，快速，方便，經濟又實惠，膠水一粘即可安裝完成。外貼安裝，不破外水質，也不受酸堿影響感應頭壽命，不受液體顏色影響。外貼安裝，可檢測高溫液位**高溫可達到105℃，抗干擾能力強外貼安裝，不受污水，水垢影響感應效果，不用清洗感應器。寬電壓輸入DC5-24V，適用各種電源；NPN信號，適用PLC,繼電器報警器等，純電子結構，非機械工作方式，性能穩定壽命耐久；強大兼容性，可適用各種非金屬材質的容器，金屬容器處理后可檢測，下文有說明；有水和無水信號可切換，接線說明有詳細介紹。靈敏度可調，打開感應頭后蓋，用小螺絲刀調節靈敏度旋鈕，逆時針旋轉調高靈敏度，順時針旋轉調低靈敏度。

三、基本參數。





四、安裝示示意圖





                                                              圖 1  感應器非金屬容器的安裝方式示意圖



                                                                                  圖2   感應器在金屬容器的安裝示意圖



                    圖3 感應器安裝在外接管道三叉接頭的安裝示意                                      圖4 感應器直貼在外接管道上的安裝示意圖

五、 輸出原理及接線方法：

1.棕色線（VCC） 電源 +5V ~ 24V（接電源正極）

2.黃色線（OUT） 信號輸出

3.藍色線（GND） 地線（接電源負極）

4.黑色線（MODE）電平模式控制
