詳細技術參數清單

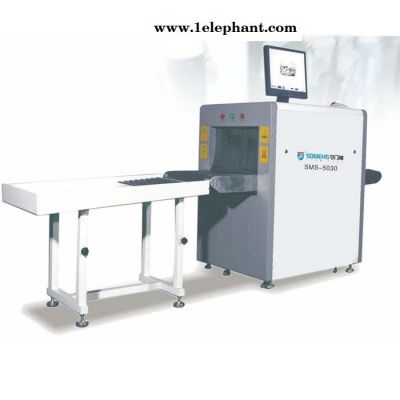

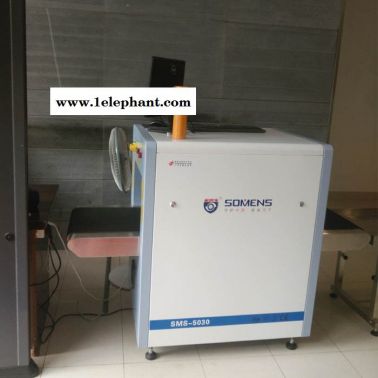

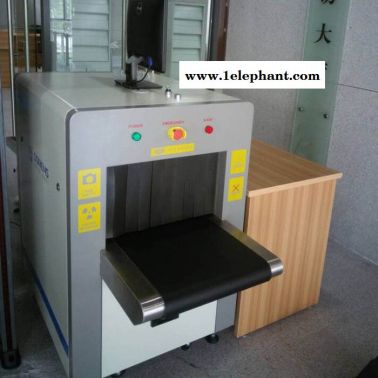

（二）、5030高清高性能安檢機重要技術指標

（1）重要技術指標

▲1.1 通道尺寸：500毫米寬，300毫米高，配備不銹鋼出、入口導物架。

1.2．分辨力: ≤0.0787mm（數值越小性能越優越）

▲1.3 穿透分辨力: ≤0.202mm（數值越小性能越優越）

1.4 空間分辨力: ≤1.0mm（數值越小性能越優越）

▲1.5 穿透力：≥40mm（數值越大性能越優越）

▲1.6 單次檢查計量：≤1.25 uGy（數值越小越節能環保）

▲1.7 泄漏射線計量：≤0.13 uGy/h（數值越小越環保）

1.8 具有灰度分辨能力。設備應能分辨厚度為1毫米～60毫米、厚度差不小于1毫米的鋁階梯。

1.9 具有有機物分辨能力，應能分辨厚度為1毫米~120毫米有機物，并賦予不同飽和色的橙色。

1.10 具有混合物分辨功能，能分辨厚度為1毫米~60毫米鋁板，并賦予不同飽和度的綠色；

1.11 具有無機物分辨功能，能分辨厚度為0.2毫米~14毫米鋼板，并賦予不同飽和度的藍色；

1.12 具有材料分辨能力，應能分辨具有相同X射線衰減力、不同等效原子序數的三種材料樣本，并賦予PVC板綠色，賦予模擬物板和尼龍6板橙色；

1.13  具有有效材料分辨能力，應能分辨1.5毫米、2.0毫米和2.5毫米三種厚度鋼板后面、具有相同X射線衰減能力、不同等效原子序數三種材料樣本，并賦予綠色和藍色；

▲1.14 絕緣電阻實驗：正常環境大于1000MΩ

▲1.15 泄漏電流實驗：≤0.1mA

▲1.16 距設備外表面1m的任意處，設備噪音不超過55db（A）;

（2）其它技術要求：

1．基本參數

1.1 使用多能量X射線檢查技術，具有物質識別功能和危險品輔助檢測功能，能夠分辨有機物、無機物和混合物。

▲1.2 獨立操作臺，方便操作人員辦公，操作臺面不使用時可以翻起上鎖，起到防盜和保護作用。

1.3 傳送帶速度：0.19~0.23米/秒。

1.4 傳送帶高度：600毫米~ 700毫米。

1.5 最大負載能力:不低于150千克（均勻負載）；

1.6 交互界面，采用Windows軟件系統平臺，設備軟件、操作鍵盤等交互界面應提供中文或圖形界面；

1.7 圖像顯示分辨率，不低于1280×1024；圖像灰度級≥4096。

1.8 安裝運行條件要求：電源: 220V 50Hz，功耗不超過1千伏安。設備外殼和操作鍵盤的防護等級應不低于IP20。溫度，0℃ ~ 40℃；濕度，10% ~ 90%（不結露）。

▲2. 操作鍵盤要求：須配備“圖標”多功能專用防水鍵盤（提供圖片）

▲2.1 鍵盤符合人體工程學原理，方便記憶，圖標式功能鍵，一鍵式操作，便于使用者操作；鍵盤上應設有鑰匙開關、電源按鈕、工控機狀態指示燈、X射線指示燈、緊停按鈕，方向鍵、鼠標確認左右鍵、可編程功能鍵（F1、F2、F3鍵）、傳送控制鍵（正向、停止、反向鍵）；配備鼠標觸摸導航區。

▲2.2 配備圖像處理功能鍵：彩色黑白顯示鍵、有機物鍵、無機物鍵、反色顯示鍵、節能鍵、標記鍵、報警鍵、菜單鍵、退出鍵、可變吸收率調劑鍵、超增鍵、高穿鍵、導出鍵、適屏鍵、放大縮小鍵；

3. 圖像處理功能

3.1 圖像任意區域能連續放大，放大應不小于64倍；

3.2 具有圖像反轉功能，對吸收率高的區域顯示為亮色，對吸收率低的區域顯示為暗色；

3.3 具有有機物剔除、無機物剔除功能；剔除混合物中的有機物或無機物，顯示剩余物質的顏色；

3.4 具有超級圖像增強功能：通過調整圖像的對比度，增強顯示其局部細節，以突出顯示最佳穿透力和線分辨力；

3.5 灰度變換功能：在保持物體材料特性不變的情況下，通過循環變化各像素的亮度值以突顯所需物體的輪廓和層次；

3.6 邊緣增強功能：突出圖像邊緣，抑制圖像中非邊緣信息，使圖像輪廓更加清晰；

3.7 偽彩色功能：在不考慮物體材料特性的條件下，對不同灰度或灰度范圍賦予不同顏色；

▲3.8 爆炸物/毒品增強顯示，設備應能夠自動探測爆炸物/毒品，突出顯示具有爆炸物/毒品原子序數特征的圖像區域；并在嫌疑圖像區域添加邊框突出顯示；

3.9 高吸收率報警，設備應能夠自動檢測難穿透或穿不透區域，并添加邊框突出顯示；

▲3.10不同物質嫌疑物質用不同顏色邊框突出顯示。

3.11 圖像回拉平穩，無停滯，實時實現超級增強、高能穿透、有機物剔除等圖像增強處理功能；回拉重放不少于50幅圖像；

▲3.12連續掃描，對于光障檢測不到的薄形物體，提供X射線連續掃描功能。

▲3.13被檢行李停在射線縫時，再次啟動傳送帶應保證其X射線圖像完整。

▲3.14 連續掃描，對于光障檢測不到的薄形物體，提供X射線連續掃描功能。

▲3.15 圖像動態處理功能：一些功能鍵在動態中能實時處理。

4.  重要配置

4.3 探測板采用國際著名配套廠家；

4.4 采集板采用國際著名配套廠家；

4.5 傳輸板采用國際著名配套廠家；

5. 圖像存檔管理

5.1 圖像能自動保存和由操機員判讀后選擇儲存，能夠存儲至少100000幅圖像；保存圖像應包含圖像生成時間、操機員ID、設備識別號等信息；當圖像數據量達到設定的磁盤空間限值時，系統應能夠按照“先入先出”原則自動刪除自動保存的圖像；

5.2 具有選擇存儲保護，設備應提供選擇保存功能，可以選擇圖像并保存至專用文件夾，并且只能授權人員進行刪除；

5.3 圖像保存磁盤空間狀態查詢，設備應能夠查詢顯示可用于圖像保存的剩余磁盤空間；

5.4 圖像檢索，設備應能夠根據圖像保存內容進行檢索圖像；

5.5 圖像格式轉化，專用軟件能將圖像轉化為BMP、JPG、GIF等通用圖像格式，并附加關聯信息，可以離線再現；

5.6 圖像打印，設備應能夠連接打印機，并支持圖像打印功能；

5.7 圖像導出，設備應能夠?qū)D像導出至USB接口存儲設備。

6 圖像培訓及考核

6.1 圖像識別培訓功能，設備應能夠在不啟動傳送帶的條件下，以正常檢查速度顯示選擇的已保存圖像，用于圖像識別培訓；

6.2 危險品圖像插入（TIP）功能，能在正常掃描生成的行包圖像中隨機插入危險物品或包裹圖像；系統管理人員可以設定危險品圖像插入頻率以及各類危險品圖像插入比例，對判識結果的正確性給出明顯的提示。

7．計時和計數功能

7.1 應具備系統工作計時、射線發射計時功能。在更換射線源和其他部件后，應能保存完整的系統工作計時和射線發射計時；

7.2 行李累計計數，記錄設備投入使用后被檢行李物品累計計數，應不能夠被清零復位；

7.3 行李可清零計數，記錄一段時間范圍（用戶設定）內被檢行李物品計數，應能夠手動清零復位或在系統啟動后自動清零復位。

8. 設備待機和恢復

8.1 待機狀態，當在設定時間范圍內設備無操作時，設備應能夠自動進入待機狀態；

8.2 待機恢復，需要恢復時設備可以由待機狀態自動恢復至工作狀態。

9．維護診斷

9.1 提供X射線發生器監控功能，能夠查看陽極電壓和束流值，并在X射線發生器工作狀態出現異常時報警；

9.2 提供探測器陣列監控功能，以圖形形式動態顯示探測器技術狀態；

9.3 提供設備操作鍵盤測試診斷功能；

9.2 提供電動滾筒測試診斷功能；

9.5 提供光障（光電傳感器）測試診斷功能。

10．用戶管理

10.1 提供操作人員、管理人員和維修人員分級控制密碼和不同使用設置功能；

10.2 用戶登錄時應可以選擇用戶名和密碼驗證，用戶名和密碼應由數字字符組成；也可以選擇默認用戶登錄方式，默認用戶登錄方式無需輸入用戶名和密碼即可直接登錄系統。

11. 系統日志

11.1 記錄所有用戶登錄、注銷、檢查包裹數等信息；

11.2 可以根據用戶ID、時間范圍等條件組合檢索日志信息；

11.3 提供按照天、周、月等時間單位進行日志信息統計匯總功能，匯總信息可以通過USB存儲設備導出。

12 .安全性能要求

12.1 設備應有明顯的系統工作和射線發射顯示裝置（指示燈）；

12.2 設備應在方便操作人員觸及的位置裝有緊急停止開關，一旦緊急情況發生，能立即切斷設備X射線發生裝置和輸送系統的供電電源。緊急停止開關應使用黃底紅色開關；

12.3 設備應配備適當額定值的電源過流保護裝置，以防止由于內部元件失效或其他意外引起的過電流可能造成火災的危險；

12.4 設備應設有鑰匙開關和二次電源啟動開關，鑰匙開關應能清楚的識別“通”、“斷”位置；

▲13. 檢測報告要求

提供滿足上述技術要求且生產制造商須三年以上生產經歷的公安部檢測報告（2012年1月1日以前出具）。

▲14.該款設備的檢測圖像要求：

14.1 報價文件內提供典型違禁物品照片和違禁物品安檢透視圖（未經處理的彩色打印或者彩色印刷）對比圖。違禁物品起碼包含：炸藥（鞭炮代替）、兩把以上不相同形狀厚度的刀具、一瓶以上易燃易爆液體（如汽油）和一瓶普通水（做對比），物品應盡量豐富。

14.2 報價文件內提供檢測體的照片和檢測體彩色透視圖（提供彩色、彩色超增、彩色局增、低穿、反色、高穿、黑白、黑白超增、無機物剔除、有機物剔除圖，共10副圖，無以上透視功能，或投標產品無以上透視功能或透視圖不能達到公安部檢測報告要求，則按廢標處理）。“檢測體”須為能驗證公安部檢測報告各參數性能（線分辨力、穿透分辨力、空間分辨力、有機物、無機物等）的各種物質和材料組合模塊。

（三）、安全標準：

1.公安部安全與警用電子產品質量檢驗中心檢測報告。
2.全面通過歐盟CE認證。
3.國內知名品牌，擁有商標注冊證書。
4.產品曾獲安檢設備行業榮譽證書。
5.安檢設備制造商注冊資金3000萬以上。
6.通過ISO9001：2008質量管理體系，ISO14001：2004環境質量體系，OHSA18001職業健康安全管理體系認證！
7.國家高新技術企業，民營科技企業
8.安檢設備制造商具有安全技術防范系統設計、施工、維修資格證書
