工作電壓	12（V）
適用范圍	銀行
類型	TR-960
品牌	TRIS
型號	TR-960

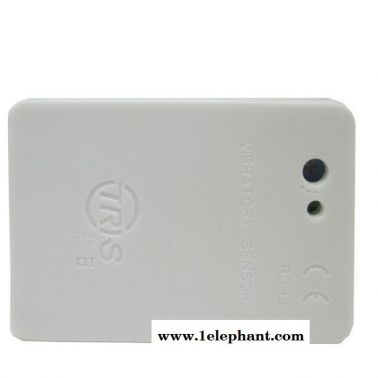

一，概述：

數字振動探測器采用國際先進的光電傳感原理，使用日本進口高靈敏度壓電振動元件，同時檢測高、低頻振動信號，使本產品靈敏度高出普通產品1倍；同時經過特殊設計的濾波技術，能更有效防止打雷、鞭炮及其他干擾因素的影響，大大降低誤報現象。

本產品適用于所有可能因敲、砸、鉆、撬等被破壞的設備，（如玻璃、鋼板、及鋼板所制造的設備）；

本產品靈敏度可手動調節，以針對不同材質的設備設定最佳工作狀態從而防止誤報發生。

本產品特別設計了雙重防破壞開關，開蓋、移動，探測器都會觸發報警，有效防止人為破壞。

本產品Ⅰ型為針對水泥墻體、磚墻體設計；

本產品Ⅱ型為針對玻璃、鐵制設備設計；且針對鐵制品特別設計了磁鐵式安裝方法；

本產品體積小，安裝簡捷方便，性能穩定，采用接點輸出，可與市面各種品牌有線報警主機兼容。



二，主要特點]

光電振動傳感探測；

特殊濾波技術，有效防止誤報；

震動傳感與振動分析融為一體，提高探測效果；

雙重防拆功能，能有效防止人為破壞；

體積小，性能佳，安裝快速，安全可靠；

無鉛材料，綠色環保。



三，規格

探測方式：光電傳感

探測范圍：鋼板3米半徑，平板玻璃3.5米半徑，木板3.5米半徑，混凝土0.5米半徑，磚墻2米半徑

工作電壓：9-16V

工作電流：17mA@DC12V

報警觸點：NC.NO

觸點容量：0.1A24VDC

報警時間：約2.2秒

開機時間：約1分鐘

工作溫度：-20度到+50度

儲存溫度：-20度到+60度

安裝方式：表面安裝

產品顏色：黑、白

產品尺寸：65*45*13.6mm



四，調整靈敏度

VR1電位器用小下字螺絲刀逆時針方向旋轉到底，此時靈敏度最低，慢慢順時針方向轉VR至中間位置，用測試撞擊器撞擊保護表面，LED亮約2秒表示發生警報，再利用撞擊測試不同距離保護表面，以得到最佳靈敏度工作點，調整完成。

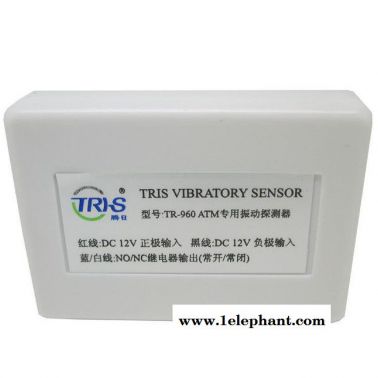

五，接線

采用標準接線端子

紅黑線為電源DC12V輸入，有極性限制，注意+為紅線，-為黑線，請勿接錯；

藍白線為報警輸出為NC.N，請按報警主機要求選擇接線。



六，注意事項

傳感器必須牢固安裝，防止其他振動源影響準確度ATM機箱不同的位置安裝傳感器所調的靈感度都不一樣，建議每臺ATM安裝兩個傳感器傳感器檢測區域內不能有任何非檢測目標的震動源一般情況下不需要打開傳感器外殼
