1.0 概述

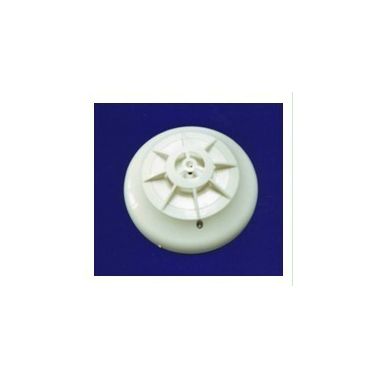

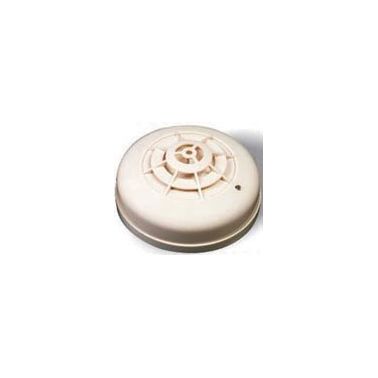

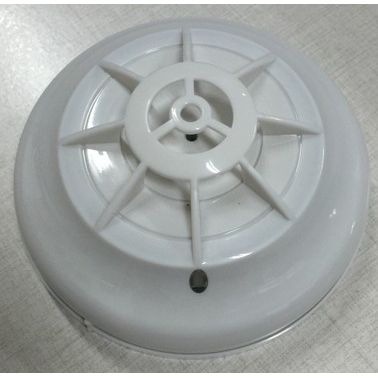

1.1  JTW-ZD-OT306點型感溫火災探測器（A2）(以下簡稱探測器) 采用了先進的SMT貼片制造工藝，有很好的抗干擾能力。

1.2 該探測器無地址，屬于開關量輸入設備，與中繼模塊或開關量控制器配合使用。

1.3  該產品為點型感溫火災探測器。符合《GB4716-2005》點型感溫火災探測器的技術要求，產品類別: A2。

2.0  結構特征及工作原理

2.1  殼體材料和顏色

采用ABS復合塑膠設計成型，外觀美觀、安裝方便。同時也采用了完善的防潮濕、防腐蝕、防霉變等措施，對沿海高潮濕地區有著很好的防護能力。

2.2  工作原理、工作特性

采用優質的負溫度系數熱敏電阻作為傳感器件，能探測到火災生成以后所產生的熱量，當溫度達到預定的閾值時，確認報警時探測器指示燈常亮。直到復位控制器為止。控制器通過檢測回路中探測器電流的變化啟動控制設備。

2.3   主要部件

該探測器是由負溫度系數熱敏電阻和一塊線路板，外殼主要部件組成。

3.0 技術特征

3.1  工作電壓：接開關量輸入設備或監視模塊控制端 DC24V

3.2  監視電流: ≤25uA(≤ 40℃）

報警電流：≤22mA (串入電阻510Ω,電壓DC24V)

3.3  線制：二線制，無極性

3.4  環境條件：溫    度 -10℃～+50℃。

相對濕度≤95%（40±2℃）

3.5  尺寸及重量:

直徑:100mm   高度:41mm  重量:約65g

4.0  安裝

4.1 安裝基礎、條件及要求

安裝前探測器應保存在防塵、防潮、防霉的地方。

4.2  探測器的布線

4.2.1要求用截面積1mm2以上的銅質雙絞線，每米絞合節數為20～30，導線總電阻低于60Ω。在總線負載較重的情況下，宜根據實際最大負載電流計算導線壓降，以保證現場單元得到18V以上電壓。

4.2.2屋頂?shù)拇┚€管在裝入底座后應使用密封膏或密封膠封堵，防止積水進入探測器。

4.2.3接線時導線應使用冷壓接線端子或做鍍錫處理，不可隨意纏繞。避免線頭接觸不良。

4.2.4單只探測器接線：1端和2端分別接開關量控制器信號輸入端或中繼模塊輸入端的接線端子（不分極性）。1端和3端之間應串上一只終端電阻，電阻的阻值應以控制器或中繼模塊的要求為準。

4.2.5多只探測器接線:1端和2端接開關量控制器信號輸入端或中繼模塊輸入端的對應接線端子（無極性，接線應嚴格按照下圖所示進行接線）。在最后一只探測器的1端和3端之間應串上一只終端電阻，電阻的阻值應以控制器或中繼模塊的要求為準。

4.3   安裝程序、安裝調整方法及注意事項

安裝前應首先檢查探測器外殼是否完好無損，標識是否齊全。

4.4底座安裝

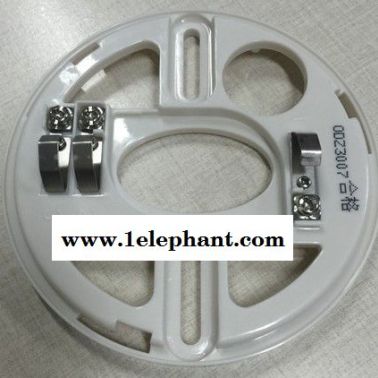

4.4.1OT306底座的型號為ODZ3007，安裝時可采用安裝孔距為50～80mm的預埋盒。

4.4.2事先選擇好位置在墻體上打出深度為30mm以上Φ5孔徑，用二枚塑料膨脹栓安裝于孔中。塑料膨脹栓應該和墻體表面齊平。用自功螺釘把底座安裝在塑料膨脹栓孔中。在擰緊螺絲釘前應保證探測器的報警確認燈方向朝人員觀察的主要入口方向。

4.5 探測器安裝

應在工程裝修完畢后安裝，在安裝探測器前，檢查安裝導線對地絕緣電阻應否大于20MΩ，同時應檢查總線電壓是否正常。探測器底部側面和底座側面各有一凸棱，底座上有一卡槽。安裝時先將探測器凸棱對準底座旁的卡槽，接著將探測器放入底座卡槽中，最后順時針旋轉探測器直至探測器凸棱和底座凸棱對齊為止。

4.6 安裝完后探測器必須可靠地卡在底座卡槽中并且凸棱和底座凸棱對齊，否則重新安裝。

5.0 操作、調試

5.1 監視狀態檢測

5.1.1將探測器與測試設備連接。

5.1.2不應發出故障和報警狀態。

5.1.3探測器報警指示燈處于熄滅狀態。

5.2  報警功能

對探測器進行加溫，探測器應動作，報警指示燈亮(紅色)并予保持，直到復位火災報警控制器為止。

6.0 故障分析與排除

7.0  維護、保養及維修

7.1  探測器沒有其它可讓用戶自己更換的部件，出現故障，請與本公司聯系。

7.2  維護、保養前應通知有關部門該探測器系統將要進行維護，暫時停止工作。切斷將進行維護區域的電源或系統控制的邏輯控制功能。以免造成不必要的報警聯動。

我司鄭重承諾：

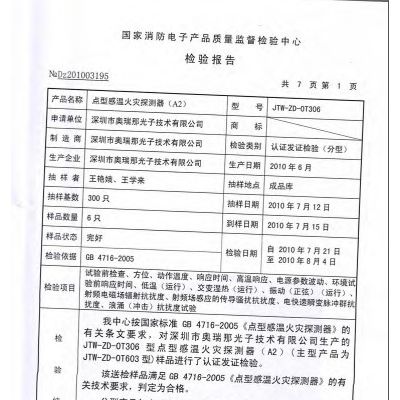

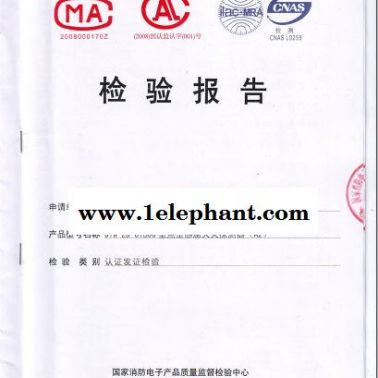

市場準入：產品通過公安部消防產品合格評定中心的CCCF認證和國家消防電子產品質量監督檢驗中心的認證發證檢驗，完全滿足消防產品市場準入要求；
