| 用途 | 機柜配電箱配電柜電源保護 |
|---|---|
| 規格 | 36MM*60MM*90MM |
| 防雷指示 | 窗口綠色正常 紅色失效 |
| 標稱放電電流 | 10KA |
| 產品認證 | CCC |
| 溫度范圍 | -40--85 |
| 響應時間 | 2NS |
| 最大操作電壓 | 385V |
| 最大放電電流 | 20KA |
| 品牌 | 雷傲 |
| 型號 | LA-M20K-2P |
| 加工定制 | 是 |
名稱

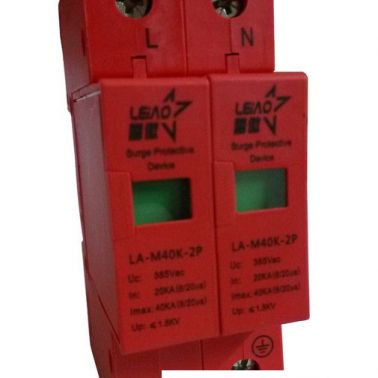

C級-單相電源防雷器系列
產品概述
C級系列低壓配電系統電涌保護器具備大的雷電流泄放能力，每位的最大放電電流20-40KA，適用于低壓配電系統的各級保護，依據不同的配電系統(TT/TN/IT)可選擇多種組合方式。
產品特點
★高能電涌保護
★內置瞬間過流斷路裝置
★可插拔更換防雷模塊
★失效檢測指示
★單模塊放電電流20-40KA
★標準模塊化安裝
★內置過熱斷路裝置
★ns級反應速度
★插拔防呆設計
產品參數
| 型 號 | LA-M20K-2P | LA-M40K-2P | |
| SPD類型 | 限壓型 | 限壓型 | |
| 電源系統 | TT-TN-IT | TT-TN-IT | |
| 額定電壓Un | 220V | 220V | |
| 最大持續運行電源Uc | 385V | 385V | |
| 標稱放電電流In(8/20μs) | 10kA | 20kA | |
| 最大放電電流 Imax(8/20μs) | 20kA | 40kA | |
| 保護水平Up | <1500V | <1800V | |
| 推薦串接過流保護裝置 | 32A/10kA | 32A/10kA | |
| 內部過熱斷路器 | |||
| 斷路裝置 | 內置 | ||
| 內部電路過流斷路裝置 | 內置 | ||
| 機械性能 | |||
| 失效指示 | 綠色:正常紅色:失效 | ||
| 連接導線 | 16-25mm2 | ||
| 安裝 | 35mm標準導軌(EN50022/DIN46277-3) | ||
| 工作環境溫度 | －40/85°C | ||
| 外殼材料 | 符合UL94V-0 | ||
| 外殼保護等級 | IP20 | ||
