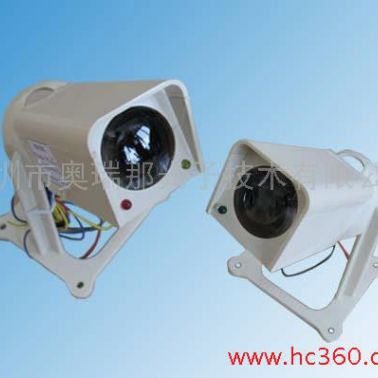

一、產品概述JTY-HF-C33型線型光束感煙火災探測器(以下簡稱探測器)由發射器和接收器組成，采用不受煙色影響的紅外線減光方式工作。單片計算機，通過在探測器內置CPU的固化運算程序，使探測器具備了較強的分析、判斷能力，可自動完成對外界環境變化的補償及火警/故障的判斷，并通過聲、光和信號輸出等手段給出狀態指示。

特別適用于無遮擋空間的高層建筑群，如各類商場、廳堂館所、古建筑物、大型車間、倉庫、隧道、及各種建筑的夾層、悶頂等，凡是在火災形成前有煙霧出現的場所均可使用本產品。當煙霧進入探測區內時，由于光束被遮擋使收到的紅外光的強度降低。當煙霧達到一定濃度使紅外光的強度低于設定的閾值時，探測器報火警，啟動蜂鳴器、點亮紅色指示燈。

二、特點

內置激光**，調試準確、簡單方便。

探測器內所有器件、導線均采用直焊方式連接，無任何接插件，防止溫/濕度變化帶來的影響，保證探測器在高空長期可靠運行；

密閉外殼，具有防塵防水性；

可大角度安裝，更好的適用于在不平行、弧形、斜型等墻面，拱頂、

斜頂等建筑；

軸向單一預壓緊調試螺母，調試方便且緊固時不會改變已調好角度；

根據現場調試情況自動修正靈敏度，保證探測器的一致性；

接收器設有紅、黃指示燈及音響指示，工程調試簡便可靠；

具有光照自動監測補償功能，有較強的抗日光干擾能力；

具有積塵自動監測補償功能；

多種輸出接口，與各廠家報警輸入模塊配套方便；

探測器不宜安裝在下列場所：

天頂高度超過30m 的場所；

空間高度小于1.5m 的場所；

存在大量灰塵、干粉或水蒸氣的場所；

平時環境比較潔凈，但特殊情況下會有大量揚塵的場所；

探測器安裝墻壁或固定物受周圍機械振動干擾較大的場所；

探測器光路徑向半徑距離0.2m范圍內有固定或移動物體的場所

發射器：適用于所有接收器

型號 JTY-HF-C33（Ⅰ普通型/Ⅱ激光型）

發射距離、連接 大于150m
紅線接：24 V、黑線接：0 V
工作電壓、電流 DC 18V~35V/10mA~15mA 綠燈：微亮工作正常，不亮或高亮工作異常
使用溫度、濕度 -35℃~65℃ RH 0%~95%
重量、光軸調整 發射器：0.2kg 左右：±18°、上下：＋18～－75°

接收器：1x（電流信號輸出型接口方式）

型號 JTY-HF-C33（接收器）
監視距離、靈敏度 1m~100m 4.3dB 62%
工作電壓、電流 DC 18V~35V 35mA
指示燈 紅色燈：預火警、火警 黃色燈：遮擋預故障、故障
使用溫度、濕度 -35℃~65℃ RH 0%~95%
接收器連接 P紅線：24 V（+）、S黃線：信號輸出、G黑線：24 V（－）
信號輸出值 故障：0mA、 正常：5mA、 火警：20mA
重量、光軸調整 發射器：0.3kg 左右：±18°、上下：＋18～－75°

接收器：2x（繼電器觸點信號輸出型接口方式）
型號JTY-HF-C33（接收器）

監視距離、靈敏度 1m~100m4.3dB 62%

工作電壓、電流DC 18V~35V30mA

指示燈紅色燈：預火警、火警黃色燈：遮擋預故障、故障

使用溫度、濕度-35℃~55℃RH 0%~95%

接收器連接P紅線：24 V、G黑線：0 V、黃線：2根、蘭線：2根信號輸出值故障：蘭線斷開 正常：蘭線閉合 火警：黃線、蘭線閉合

重量、光軸調整發射器：0.3kg左右：±18°、上下：＋18～－75°
接收器：3x（電壓信號輸出型接口方式）
型號JTY-HF-C33（接收器）

監視距離、靈敏度1m~100m4.3dB 62%

工作電壓、電流DC 18V~35V30mA

指示燈紅色燈：預火警、火警黃色燈：遮擋預故障、故障

使用溫度、濕度-35℃~55℃RH 0%~95%

接收器連接P紅線：24 V（+）、S黃線：信號輸出、G黑線：24 V（－）信號輸出值故障：（高阻）、 正常：5V、 火警：20V
重量、光軸調整發射器：0.3kg左右：±18°、上下：＋18～－75°
