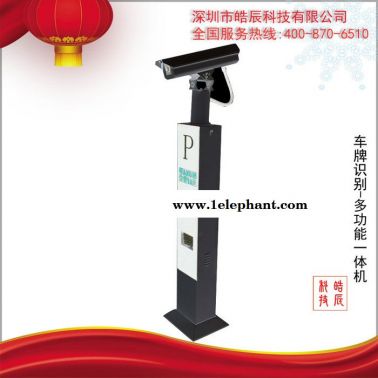

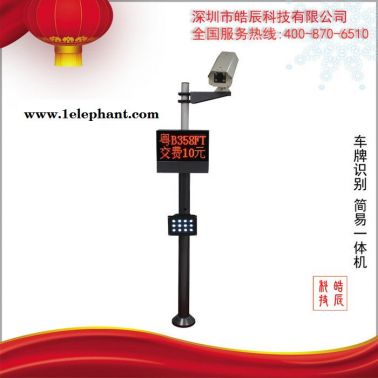

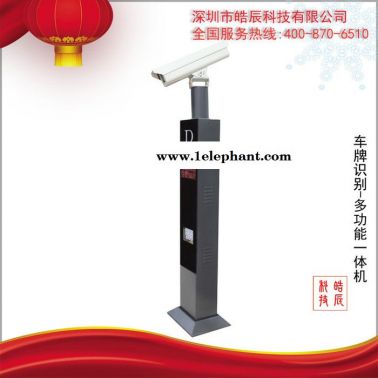

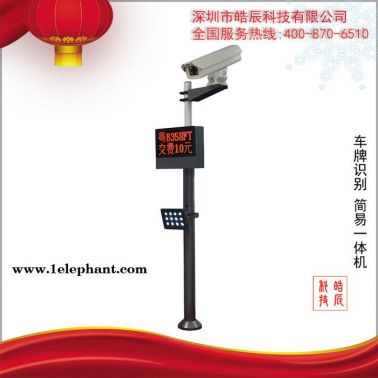

車牌識別拓撲圖：

1，時尚外觀，高端大氣，自主研發，國內領先。

2，迷你顯示屏，智能語音播報收費信息。

3，IP6級的防水設計，戶外無憂，內部結構簡單，維護方便。

4，采用鈦鋼生產標準，不易老化，采購進口油漆，雨水陽光不易腐蝕油漆。

5，整體采用模塊化設計，安裝簡單，無需專業人士也可輕松安裝。

6，顯示屏尺寸：260*130mm

7，立柱尺寸：300*1500mm

車牌識別功能簡介：

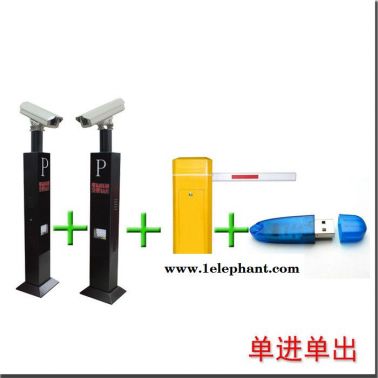

標準式高清車牌識別收費系統具備對臨時車輛進行收費管理和對長期用戶進行認證管理的功能。整套系統包括出

入口高清識別一體機、出入口控制顯示一體機、道閘、管理中心等組件構成。

? 高清識別一體機，集車牌運算、高清視頻及抓拍圖片于一體的核心部件。

? 顯示控制一體機，播報語音及顯示車輛出入場信息，停車時長及繳費信息等。

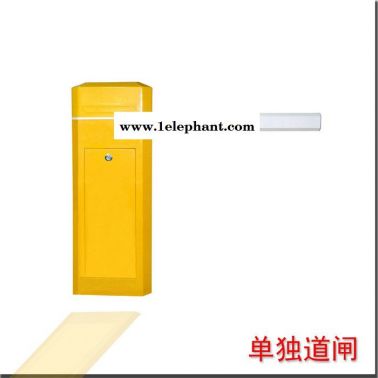

? 道閘用于從物理上阻攔車輛，控制車輛進出。

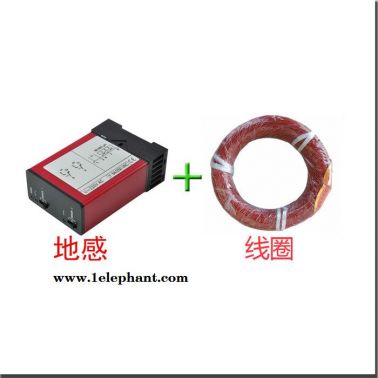

? 地感用于車過落桿，實現道閘防砸功能。

? 管理中心，用于管理及存儲圖片記錄等。

入出口高清一體機與電腦之間采用TCP/IP通訊，入出口顯示控制一體機與電腦之間采用RS485通訊方式，在保

障數據傳輸速度和安全性的基礎上，極大的方便了設備安裝布線，同時各部件均為模塊化設計，某一設備的變動

不會影響到其他設備的正常工作。

系統特點及優勢分析：

采用網絡高清識別攝像一體機，加強車牌識別的寬度與深度。可更清晰的識別到高清的車牌。

其主要特點如下：
采用了TI達芬奇DM81xx多核處理器，業界首個支持浮點運算的高速多線程低功耗多核DSP平臺，簡化了系統構

架，極大降低了集成門檻與使用成本
140萬像素 1/3" 逐行掃描CCD,最大分辨率1360*1024/30fps
采用先進的視頻壓縮技術H.264編碼，支持多種抓圖格式，獲取圖片質量可設置
視頻與抓拍雙快門設計，可根據現場不同的車速抓拍需要靈活配置

ISP圖像算法及DSP視頻編碼與FPGA圖像優化三位一體的強光抑制設計，完美抑制車輛遠光燈的直射干擾
支持豐富的機內合圖及圖片可獨立配置字符疊加功能，以增加辨識度和防篡改
支持SD/SDHC本地存儲（最大支持32G）、圖片檢索、自動覆蓋、自動上傳功能
支持多種抓拍模式：地感線圈觸發抓拍；視頻檢測觸發抓拍；上位機命令觸發抓拍
多達4路觸發輸入和3路控制輸出，可直接接入地感、紅外對射及開閘控制輸出

支持智能同步閃光燈控制，支持多種光控及時控功能，可控制智能閃光燈以頻閃，頻閃+爆閃，高速同步頻閃

（常亮）等多種補光方式，且對亮度可調節

支持智能識別功能

車牌識別：車牌定位、跟蹤抓拍、智能識別

車輛行進方向：正向接近識別抓拍，背離漸遠識別抓拍
為增加對場地適用性，支持大/小車牌識別可設置功能，車牌像素點調制要求：圖片中車牌寬幅像素點在

120~130個像素最佳，高于150個像素點可勾選大車牌識別。
