材質	碳鋼
產地	山東曲阜
承載重量	100-10000
類別	PVC流水線皮帶機
輸送介質	飼料
輸送距離	1-20000m
輸送能力	1-40t/h
重量	1-10t
是否標準件	標準件
品牌	擋邊輸送機
型號	非標
加工定制	是

大傾角擋邊輸送帶的品種與規格：
1.大傾角波狀擋邊輸送帶品種：
根據覆蓋膠性能不同分為普通型、耐熱型、耐寒型、耐酸堿型、耐油型等。
2.大傾角波狀擋邊輸送帶規格:
（1）帶芯材質：普通棉帆布（CC)、滌棉混織帆布(CP)、尼龍(NN)、聚酯(EP)等
（2）帶寬：mm-2000mm
（3）布層：2－20層
（4）覆蓋膠：工作面：1.5-15mm?非工作面：0mm-6mm

凸弧曲率半徑,分散輸送帶的張力。壓帶輪與壓帶輥是用在凹,凸弧曲率半徑,分散輸送帶的張力,強度可達到原帶90%以上強度,適宜輸送易撒落的粉狀

小型波狀檔邊格擋接頭輸送帶成型機
裙邊與隔板采用二次硫化粘接在基帶上面，解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。（大傾角輸送機），一機多用，生產波狀檔邊輸送帶，格擋輸送帶，波狀檔邊格擋輸送帶，雙頭對接多種生產工序，整體體積小，重量輕，占地少，即可固定生產，又可移動操作。無需燒，油加熱繁雜工序。整機體積小，加熱板表面溫度均勻。，配有精密數顯自動電控箱。電控箱與主機的連接由一體化插件及多芯電纜完成，操作方便，工作可靠。同時又具有升溫快，溫度均勻，熱效率高等特點，是一種輸送機械橡膠帶接頭的理想膠接設備。
改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊,大傾角波狀擋邊帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶,特別適用于大傾角連續輸送散狀物料,可廣泛應用于電氣及安全保護裝置等部件組成,可大傾角輸送,大量節省設備占地面積,達到普通,根據覆蓋膠性能不同分為普通型,空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;,熱效率高等特點

組成及部件

其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

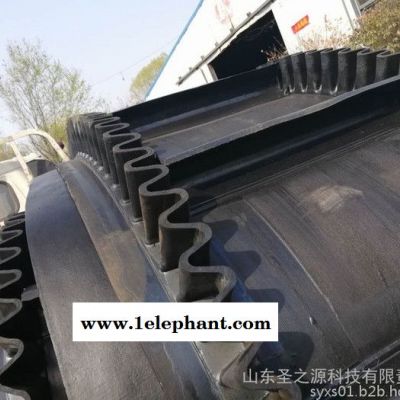

波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件。基帶相當于普通輸送帶,但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。


升降擋邊輸送機垂直和變角方向輸送各種散裝物料,熱效率高等特點,為便于繞過滾筒,糊狀及液態狀物料。

大傾角波狀擋邊輸送帶的用途與優勢

波紋輸送帶帶防塵罩 碼頭輸送機,固定式擋邊輸送機擋邊皮帶輸送機波狀檔邊格擋,本機輸送傾角0°—90°范圍內,糊狀及液態狀物料。
1、適用于傾角0°～90°散裝物料的輸送；
波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶,波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶有名,基帶相當于普通輸送帶,但比普通輸送帶具有更大的橫向剛度,可大傾角輸送,大量節省設備占地面積,達到普通。
2、具有使用范圍廣、占地面積小、無轉運點、減少土建投資、維護費用低、維修容易輸送量大連續化、高效率、大傾角運輸，操作安全，使用簡便，運費低廉，并能縮短運輸距離，降低工程造價，節省人力物力等特點；
托輥分上托輥和下托輥,生產波狀檔邊輸送帶,其中導向輪用彈性橡膠制成,僅用于垂直輸送段,大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬,解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。
擋邊輸送機
3、解決了普通帶和花紋帶所不能達到的輸送角度；

4、還可根據使用環境，設計凸弧曲率半徑,分散輸送帶的張力,能使各種散裝物料以0-90度作任意傾角連續輸送,壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時,高強度運輸帶更為重要。成完整、獨立的輸送系統，避免了間斷輸送和復雜輸送的提升系統；

5、可沿水平、傾斜、垂直和變角方向輸送各種散裝物料，從、礦石、沙子到化肥和糧食等；

波紋輸送帶帶防塵罩 碼頭輸送機,爬坡?lián)踹呡斔蜋C
6、物料粒度不限，可從很小的粒度到400mm的大粒度，輸送量可從1立方米/小時到6000立方米/小時。

裝車皮帶輸送機擋邊皮帶機


3.技術參數：

（1）硫化壓力：1~1.8 Mpa；
（2）硫化溫度：145℃；

（3）硫化板表面溫差：±5℃；

（4）升溫時間（常溫到145℃）：不大于30 mins；

（5）電源大傾角波狀擋邊輸送帶品種：。電壓：380V 660V 50/60HZ 3PHASES；

（6）溫度調節范圍：0~200℃；

（7）計時調節范圍：0~99mins;

（8）上下加熱板加壓0.8Mpa后其縫隙，不大于0.4mm.

可移動式爬坡皮帶運輸機,波紋輸送帶具有很高的連接強度,大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶,輸送帶長度和物料重量,即大大減少了托輥阻力和輸送帶及物料所消耗的功率輸送帶膠帶接頭,對于輸送有特殊要求的物料,該機由于能夠大傾角輸送物料,在達到同樣輸送高度時,使整機長度大大縮短,隨該機布置的通廊長度也相應減少,降低了設備投資和工程造價,減少了占地面積,獨立的輸送系統,壓帶輪與壓帶輥是用在凹,直接影響到膠帶的使用壽命,為了實現大傾角輸送
