| 品牌 | WJA |
|---|---|
| 加工定制 | 是 |
| 標稱放電電流 | 20 |
| 最大操作電壓 | 380 |
| 最大放電電流 | 100 |
| 溫度范圍 | 1 |
| 響應時間 | 1 |
| 型號 | 1 |
一、產品特點:
2 該產品是專門為寬帶網交換機等特殊通信、電子設備在操作過電壓和雷電感應頻繁的場合設計的。
2 主要用于低壓單相交流電源（220V AC）系統電子電器設備的防雷（過壓）保護。如通訊設備、計算機及網絡設備、醫療儀器、精密電子儀器、家用電器等。
2 設有國際通用標準插孔、模塊化結構、安裝簡單方便。
2 外殼采用**進口阻燃材料、插套組件為磷青銅、產品符合國際標準和**標準。
2 具有通用性強、機械強度高、使用安全可靠和過載自動保護等功能。
2 防雷組件采用共模、差模的全保護模式、選用新技術、新工藝精心研制。
2 放電電流大（10KA），響應時間快（＜25ns），由指示燈顯示組件劣化故障。
二、技術參數：
產品型號 | WJAZ10-6/PDU |

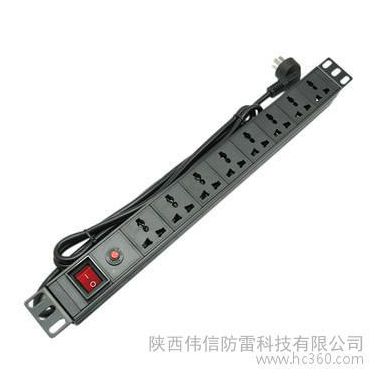

產品名稱 | PDU機柜專用插座 |
外殼材料 | 塑料外殼 |
外觀尺寸 | 19英寸標準機柜 |
額定電流 | 主線（13A/16A） 單位(10 A) |
劣化指示 | 指示燈指示 |
電源連線規格 | 3*1.5mm*1.5 |
額定工作電壓Un | 220V 48／62 Hz |
**大持續工作電壓Uc | 255V 48／62 Hz |
保護水平Up（5Ka-8/20) | <1.2 Kv |
標稱放電電流In(8/20) | 10 kA |
**大放電電流Imax(8/20) | 20 kA |
反應時間tA | <25 ns |
漏電流1mA(75％U) | ≤20 μA |
保護模式 | 共模（L、N/PE）；差模（L/N） |
外殼防護等級 | IP20 |
工作溫度范圍 | -40℃～+70℃ |
空氣相對濕度 | 室內溫度條件下30％～90％ |
執行標準 | GBl8802.1、lEC61643-1 |
三、安裝應用：
2 電源開關按鈕指示燈按下時，指示燈亮，則表示電源正常接通，保護器可正常使用；反之，不可使用。
2 防雷組件失效指示燈亮（紅光）時，則表示其防雷組件已失效；反之，則表示防雷組件正常。
2 所保護設備的負載電流應小于10A，不可超負載使用。如果超載使用，該產品會自動斷開電源；恢復時只需按一下電源線進線端處的紅色按鈕即可。
2 內有高壓，請勿自行拆卸。
