| 產品類型 | 全新 |
|---|---|
| 控制形式 | 數控 |
| 類型 | 攻絲機 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 3500*2700*2200 |
| 主電機功率 | 7.5kw |
| 主軸轉速范圍 | 3000 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 1-37mm |
| 軸數量 | 三軸 |
| 主軸孔錐度 | BT40 |
| 品牌 | 索隆 |
| 型號 | ZORO2016 |
一、機床用途：
索隆數控鉆床具有廣泛用途，可對零件進行鉆孔、擴孔、鉸孔、锪倒角和攻螺紋，輕等加工。 主要用于法蘭矩形管/鋼板/圓管的等材料加工。
二、機床結構：

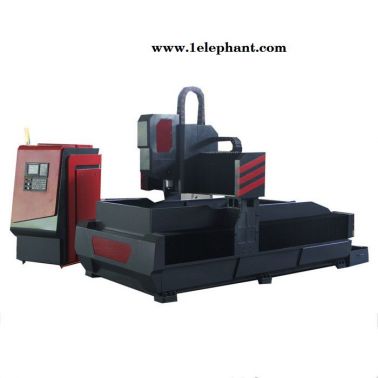

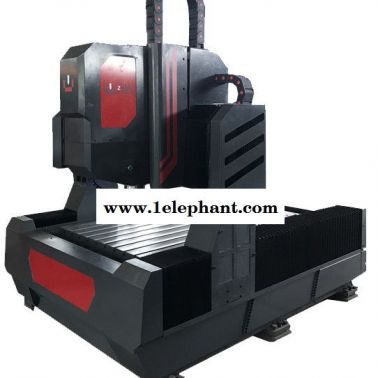

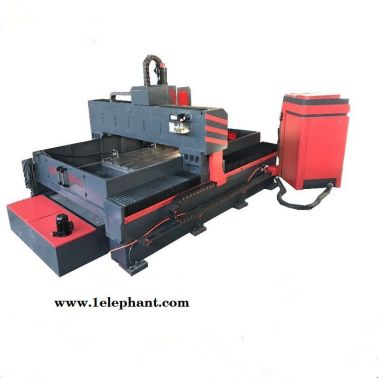

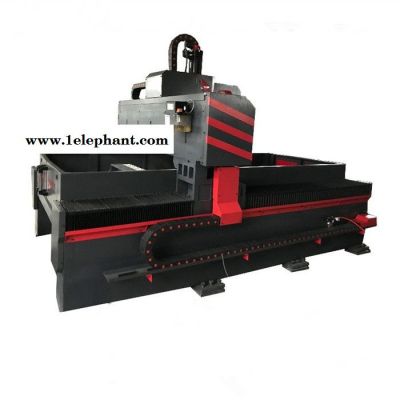

1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
2、龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。
3、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。
4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、Y、z軸都采用數控伺服電機加滾珠絲杠傳動。
5、動力頭主軸采用主軸，主軸電機驅動，可根據需要無級調速。主軸可通過BT30夾頭裝夾鉆頭或銑刀，精度更高，實現高速切削。
6、機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久工作。
7、控制采用凱恩帝數控系統，電驅采用高精度伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
三。技術參數：
| 型 號 | ZORO-2016 | |
| 可加工工件尺寸 | 長×寬 | 2000×1600 |
| 工件可加工厚度 ） | 220 | |
| 垂直滑枕式鉆削動力頭 | 數量（個） | 1 |
| 主軸錐孔 | BT40 | |
| 鉆孔直徑 | Φ1-Φ36 | |
| 攻絲直徑 | M3-M16 | |
| 主軸轉速（r/min） | 30~3000 | |
| 伺服主軸電機功率 | 7.5 | |
| 主軸下端面到工作臺距離（mm） | 200-600mm | |
| 動力頭橫向移動（X軸） | 行程 | 1600 |
| X軸移動速度（m/min） | 0~9 | |
| X軸伺服電機功率 | 2.4*1 | |
| 動梁縱向移動（Y軸） | 行程 | 2000 |
| Y軸移動速度（m/min） | 0~9 | |
| Y軸伺服電機功率 | 2.4*1 | |
| 垂直滑枕進給運動（Z軸） | 行程 | 370 |
| Z軸移動速度（m/min） | 0~5 | |
| Z軸伺服電機功率 | 2.4*1抱閘 | |
| 機床外形尺寸 | 長×寬×高 | 3500*2700*2200 |
| 三軸定位精度 | X/Y/Z | ±0.05/300mm |
| 三軸重復定位精度 | X/Y/Z | ±0.025/300mm |
| | ||
