1 產品概述
       XJ12系列三相交流保護繼電器（又稱三相電源監視器、相序保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。
      本產品符合GB14085.5－2001 eqv IEC60947－1：1999標準。
      警告！本產品一般是對三相電源的電源側采樣，不得安裝在變頻電流的輸出側！
2 結構特點
1）安裝方式：該保護器底座采用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。

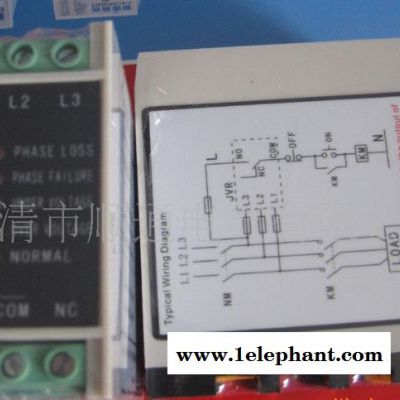

2）指 示 燈：以3個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相。
3）外型尺寸： 68mm×30mm×76mm。
3 保護特性
1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。
2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。
3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率＝×**>10%時，保護延時2S動作。
4 主要技術數據
1） 主電路：
   1）額定電壓：220VAC，380VAC，440VAC，460VAC。
   2）主電路的連接導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若采用軟線，則必須在導線上加針型接線頭，以確保連接可靠。
2） 輔助電路：
   1）具有電氣不可分的一常開和一常閉觸頭。
   2）使用類別：AC15 ，DC13
   3）觸點容量：250VAC 2.5A ，30VDC 1.5A
   4）約定發熱電流：5A
