| 品牌 | sinpnz |
|---|---|

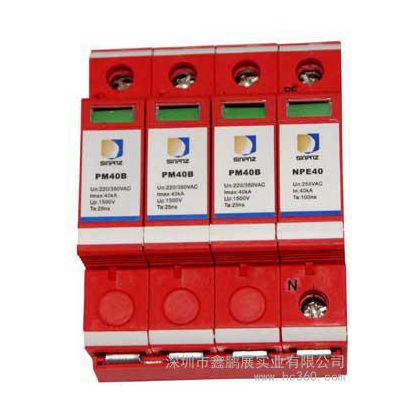

| 型號 | PM40B3+N |
主要特點：
采用標準模塊化設計， 安裝簡單，維護方便
漏電流及變化率小， 殘壓低， 通流量大，響應時間快
采用溫控保護電路，內置熱保護，短路故障自動脫離裝置
具有工作故障指示，遙信告警功能
3+1保護模式(L-N， N-PE)，特別適合電網差的地區使用
工藝考究，能在高濕度和惡劣環境下長期工作
應用范圍
用于低壓( 220/380VAC)工業電網和民用電網
在電力系統中， 主要用于自動化機房、變電站主控制室電源屏內三相電源輸入或輸出端
適用于配電室、配電柜、開關柜、交直流配電屏等系統的電源保護
技術指標
型號 | PM40B3+N | PM40B1+N | PM40B4 | PM40B2 |
標稱工作電壓 | 220/380VAC | |||
**大持續工作電壓 | 385VAC | |||
標稱放電電流 | 20kA | |||
**大通流容量 | 40kA | |||
保護水平(20kA，8/20us) | 1500V | |||
響應時間 | ≤25ns | |||
保護模式 | L1/L2/L3-N，N-PE | L-N，N-PE | L1/L2/L3/N-PE | L/N-PE |
外形尺寸 | 90 * 72 * 65 | 90 * 36 * 65 | 90 * 72 * 65 | 90 * 36 * 65 |
接線線徑 | 10~25mm2 | |||
防護等級 | IP20 | |||
工作環境 | 環境溫度：－40℃～＋85℃； 相對濕度：≤95% | |||
