| 應用范圍 | 阻流 |
|---|---|
| 種類 | 電流互感器 |
| 封裝形式 | 普通電感 |
| 繞線形式 | 單層間繞式 |
| 導磁體性質 | 銅芯 |
| 磁芯形狀 | 工字形 |
| 工作頻率 | 高頻 |
| 安裝方式 | 臥式非密封 |
| 允許誤差 | 0.5 |
| 品牌 | 艾維亞 |
| 型號 | FL-19 |

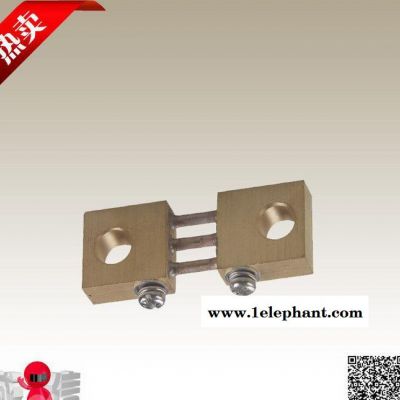

固定式定值分流器說明
用途：固定式定值分流器是一種適用于對測量直流電流在10kA以下直接作用于模擬顯示儀器連同使用以擴大直流電流測量范圍的外附分流器，或可看成在依次電路中作電流取樣用的標準電阻器，其取樣電壓可看作測量用的一次電流的模擬信號。
主要技術參數
1、準確度等級：2～4000A；0.5級：5000～10000A；1級。
2、環境條件：-40～+60℃，相對溫度≤95%(35℃)。
3、超載性能：額定電流120%，2小時。
4、電壓降：50mV60mV70mV100mV
5、負載下發熱：溫升變化趨于穩定后，額定電流50A以下不超過80℃；額定電流50A以上不超過120℃。
分流器接線示意圖
