| 是否有現(xiàn)貨： | 是 | 類型： | 丁腈橡膠 |
| 用途： | 耐磨增韌改性 | 型號： | 3003 |
| 商標(biāo)： | 粉末橡膠 | 包裝： | 25千克/包 |
| 廠家(產(chǎn)地)： | 國產(chǎn) | 是否進(jìn)口： | 否 |
| 分類： | 粉末丁腈橡膠 |
粉末丁腈橡膠 60目 80目 120目 雨鞋雨靴 料優(yōu)質(zhì)粉末 詳情說明：

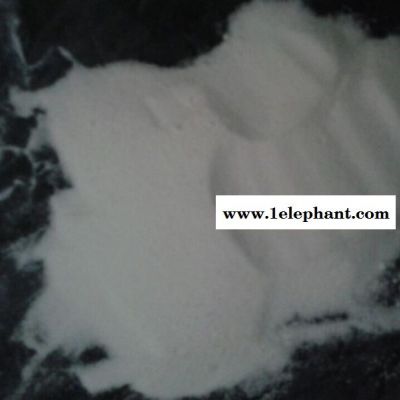

粉末丁腈橡膠
主要特性： 、無味、抗老化、抗龜裂，耐油性，耐磨，耐高溫，降 ，提高制品的強(qiáng)度和伸長，制品表面光滑。工作溫度150-210℃
主要應(yīng)用:1、PVC聚氯乙烯增韌改性，工業(yè)PVC透明塑料鋼絲管
2、電纜電線
3、制鞋工業(yè)，如雨鞋、雨靴、膠輥等
4、 醛樹脂改性增韌
5、耐油制品
6、耐磨制品，如剎車片、橡膠細(xì)粉專用機(jī)磨盤
以下列舉部分產(chǎn)品工作工藝：僅供參考以實(shí)際配方要求為準(zhǔn)
1、將各種配料放入高速攪拌機(jī)物料溫度調(diào)制在50-80℃，攪拌時(shí)間15-20分鐘。即可卸料使用；注塑，擠出。
2、將各種配料放入高速攪拌機(jī)物料溫度調(diào)制在100-120℃，攪拌時(shí)間8-15分鐘。即可卸料使用；
3、以上工藝主要使物料混合性和流動性和均勻性達(dá)到峰值，做出來的制品才具有光澤性柔軟性。
4、產(chǎn)品的添加量耐低溫+5－+10℃,1-3%公斤。０－+５℃，5-8%公斤，0－10℃，10-15%公斤。-２０℃以上15-30%公斤。以上是100公斤PVC的量。擠出溫度180-240℃。
實(shí)施例1:制鞋配方：1、PVC （SG-3）100公斤，2、GM-30ME 2-5公斤，3、碳酸鈣 50公斤，4、大豆油 3公斤，5、穩(wěn)定劑3公斤，6、再生PVC顆粒30公斤，7、潤滑劑0.5公斤，8、DOP 40公斤，9、DBP 30公斤。
物理性能：硬度70；拉伸強(qiáng)度14；扯斷伸長率320%；
實(shí)施例2：PVC軟管配方：1、PVC（SG-3） 100公斤，2、DIOP 100公斤，3、GM-30ME 2-5公斤，4、硬脂酸鉛 0.5公斤，5、環(huán)氧大豆油 6公斤，三鹽基 鋁 6公斤。
實(shí)施例3：電線電纜配方：1、PVC 100公斤，2、GM-30ME 2-5公斤，3、二鹽 6公斤，4、穩(wěn)定劑2公斤，5、硬脂酸鉛7公斤，6、潤滑劑 0.5公斤。 物理性能：拉伸強(qiáng)度17；硬度90；伸長380%
實(shí)施例4：再生PVC增韌改性配方：
1、再生PVC料 100公斤，2、GM-3003 5-10公斤，3、二鹽基亞磷酸鉛 1-2公斤，4、三鹽基 鉛 2-3公斤，5、其它輔料
以上實(shí)施例僅為參考；30MF 可應(yīng)用更多的產(chǎn)品
檢 測 報(bào) 告
產(chǎn)品名稱:丁腈橡膠(粉末)
| 檢測項(xiàng)目 | 標(biāo)準(zhǔn)要求 | 實(shí)測數(shù)據(jù) | 結(jié)果 |
| 顏色 | 白色粉末狀 | 白色粉末狀 | 合格 |
| 含量% | 32-34 | 31.5-33 | 合格 |
| 門尼粘度ML(1+4)100度 | 50-65 | 55-75 | 合格 |
| 細(xì)度 | 60目以上 | ?60目 | 合格 |
| 揮發(fā)性% | 0.5 | 0.4 | 合格 |
| 凝膠含量 | 0.8 | 0.8 | 合格 |
| 灰分 | ≤0.1 | ≤0.1 | 合格 |
備注：如需交聯(lián)效果，需要橡膠粉+3%DCP+6%taic常溫混合粉橡膠混合粉添加3.5份軟質(zhì)pvc，交聯(lián)后的產(chǎn)品可以重復(fù)使用， 交聯(lián)度達(dá)到多少pvc
東莞市勝浩塑膠原料有限公司
東莞市樟木頭恒泰塑膠原料經(jīng)營部
溫馨提示:因塑膠行情每天都會有變更，頁面上有些報(bào)價(jià)可能會與當(dāng)天實(shí)際報(bào)價(jià)有所差異，僅供參考！未能及時(shí)更新，還請諒解！如需了解 價(jià)格行情，請聯(lián)系在線旺旺或者電話直接詢價(jià)，謝謝！
請咨詢熱線：0769-81723478
移動熱線：
葉先生：13728390432
羅小姐：13425401956
QQ：1959498907
也可聯(lián)系：麥通在線客服
