| 是否有現貨： | 是 | 類型： | 丁腈橡膠 |
| 用途： | 硬質塑膠軟化劑 | 型號： | Sh-820 |
| 規格： | 環保丁腈 | 商標： | 勝浩橡塑 |
| 包裝： | 20公斤/桶 | 產地： | 國產 |
| 廠家(產地)： | 勝浩 | 是否進口： | 否 |
| 分類： | 液體丁腈橡膠 |
液體丁腈橡膠
產品簡介：
液體丁腈系列（LNBR）是由丁二烯、 為主鏈結構，含有或不含其他官能團的、常溫下呈黏稠液體狀態的橡膠，其數均分子量通常在10000以下。 LNBR是新型低分子液體增韌、增塑劑及橡膠軟化劑。液體丁腈是在丁腈橡膠的基礎上研制的一種粘性液體橡膠。呈微黃色，透明。液體丁腈功能：反應性增塑劑&軟化劑。
作為丁腈橡膠的一個特殊品種，液體丁腈橡膠的生產規模和產量都很少，國內僅有中國石油蘭州石化公司等廠家生產，年產量不足百噸。
產品用途：
液體丁腈可廣泛應用于PVC樹脂、SBS/ABS等熱塑性彈性體及丁腈橡膠、丙烯酸酯橡膠、 橡膠、氫化丁腈橡膠、氯丁橡膠等特種橡膠方面。
（1）聚氯乙烯樹脂（PVC）增塑改性劑
用液體丁腈（LNBR）在可替代DOP、DBP、DOA、DOS及固體增塑劑粉末丁腈橡膠的同時還可改進PVC的耐寒性、耐熱/光/老化性能、耐油性能、提高制品的回彈性、抗沖擊性及制品的表面成型效果，并可改善制品中的增塑劑易遷移性。可生產：電線/電纜材料、汽車儀表盤、汽車保險杠、塑料薄膜、灌溉用水龍、礦用輸送帶心、制鞋行業、剎車片行業等。
（2）增塑劑
由于液體丁腈（LNBR）與其它橡膠的相溶性好，在橡膠中不易被溶劑抽出，故可作不抽出性 增塑劑。制作印刷輥時，用液體丁腈橡膠代替黑白油膏或二辛酯作軟化劑時，可提高膠輥加工工藝性能及制品的強力、伸長和回彈性，還可改進膠輥使用性能和印刷質量。
（3）膠粘劑
液體丁腈（LNBR）具有很好的耐油性及粘和性，又具有較好的流動性，可與 醛樹脂、環氧樹脂（需加溫到120-140度之間方可溶解）等配合制成粘接力強、回彈性好和耐油性好的黏合劑。老鼠膠粘助劑。可溶于醇類（如甲醇、乙醇）或直接當溶劑。
（4）涂料
液體丁腈（LNBR）可用來制造低溫涂料、防腐涂料、電絕緣涂料、水溶性和電泳涂料，且有堅韌、抗沖擊等優點。
（5）固體 推進劑中應用
在固體 推進劑中，液體丁腈（LNBR）是作為膠黏劑使用的。
液體丁腈SH-820橡膠技術參數（橡膠級）
| 序號 | 項目 | 技術要求 | 實測值 |
| 1 | 結合 % | ≥25 | 27 |
| 2 | 粘度 pa.s,40℃ | 70±5 | 70 |
| 3 | 分子量 | ≥6000 | 6000 |
| 4 | 揮發分 % | ≤1 | 1 |
| 5 | 灰分 % | ≤1 | 0.9 |
| 6 | 耐高溫 | 120℃ | 120℃ |
| 7 | 耐低溫 | -30℃ | -30℃ |
以下列舉部分產品工藝：
1、 液體丁腈在造粒剎車片應用工藝：造粒剎車片上用的話，添加量一般為配方的6-8份，如果想增韌效果 ，不涉及成本因素的話，可以添加到12-15份。
二、液體丁腈在環氧樹脂應用工藝：樹脂制品原配方（除增塑劑）在攪拌器里加熱70度左右，倒入液體丁腈攪拌均勻， 加入增塑劑攪拌均勻即可。使其：可提高環氧樹脂的拉伸強度和撕裂強度；2.液體丁腈橡膠具有很好的耐油性和粘接性，與環氧樹脂和 醛樹脂相容性好；3.與環氧樹脂在共混體系中發生了部分交聯反應,從而提高了共混物的交聯密度
三、液體丁腈在 醛樹脂應用工藝： 醛樹脂造粒前加入，需要一道“反應釜”工藝。使其：1.可提高 醛樹脂制品的抗沖擊性從而提高其使用壽命；2.和 醛樹脂相融性特別好,具有很好的耐油性及粘和性，又具有較好的流動性；3.在制品中無遷移及制品在溶劑中無抽出，提高了制品耐老化及耐化學性能。4.液體丁腈橡膠為 醛樹脂質量的2~10%共混有良好的增韌效果
四、液體丁腈在PVC硬制品應用工藝：
使其：1.耐寒可達-40度；2.提高低硬度橡膠制品的沖擊強度3-4倍；3.用量8-10份，和其他原料相融性特別好；4.增加制品表面的細膩度，減少毛刺和起粒；5.顯著提高PVC制成品的產品質量、延長使用壽命。

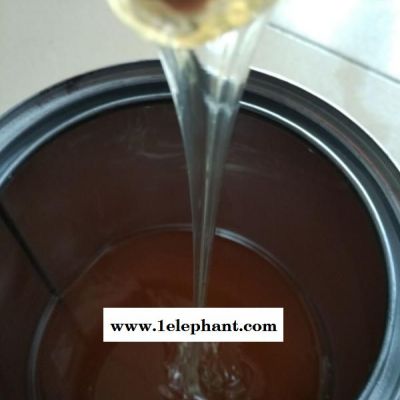

產品：高黏稠度液體丁腈，淡黃色液體，20KG/鐵桶，隨時現貨
主要應用：1、橡膠方面：膠錕、各橡膠增塑劑改性劑；2、膠黏劑方面： 醛樹脂、環氧樹脂、老鼠膠；3、涂料方面：低溫涂料、防腐涂料、電絕緣涂料、電泳涂料等。液體丁腈的主要性能是提高耐油性能，增加產品的可塑性，韌性，還有一定的粘合性。
注：液體丁腈橡膠代替黑白油膏或二辛酯作軟化劑，可溶于醇類（如甲醇、乙醇）或直接當溶劑。
