| 加工定制 | 否 |
|---|---|
| 顏色 | 灰色 |
| 執行質量標準 | 國標 |
| 阻燃性 | 良好 |
| 材質 | 不銹鋼 |
| 產地 | 上海 |
| 售后服務 | 保修兩年 |
| 說明 | 質量保證，價格優惠 |
| 用途 | 保護高壓電纜金屬護層 |
| 品牌 | 朋源 |
| 型號 | BHJD |
| 質量認證 | ISO 第三方檢測 |
一、 使用范圍

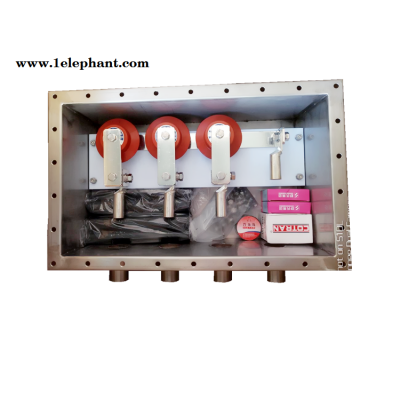

1、BHJD-1三相保護接地箱應用于35kV―220kV高壓電纜系統電纜金屬護層經保護器接地。
2、BHJD-1三相保護接地箱適用于接地電纜的導體截面范圍是95－400mm2.
二、 技術參數：
BHQ-D-7/200型電纜護層保護器技術參數（10KV-35kV）
| 適用電纜系統電壓 kV | 10-35 | 0.75U1mA下的泄露電流?A | ≤30 |
| 額定電壓有效值 kV | 2.8 | 標稱放電電流下的殘壓（峰值）kV | ≤7 |
| 持續運行電壓有效值 kV | 2.24 | 2000?s方波電流（幅值）A | 200 |
| 標稱放電電流 kA | 5 | 105U0下的局部放電量PC | ≤14 |
| 直流參考電壓 U1mA kV | ≥4.0 | 4/10?s大電流耐受（幅值）kA | 65 |
BHQ-D-7/600型電纜護層保護器技術參數（66KV-110KV）
| 適用電纜系統電壓 kV | 66-132 | 0.75U1mA下的泄露電流?A | ≤30 |
| 額定電壓有效值 kV | 2.8 | 標稱放電電流下的殘壓（峰值）kV | ≤7 |
| 持續運行電壓有效值 kV | 2.24 | 2000?s方波電流（幅值）A | 600 |
| 標稱放電電流 kA | 10 | 105U0下的局部放電量PC | ≤14 |
| 直流參考電壓 U1mA kV | ≥4.0 | 4/10?s大電流耐受（幅值）kA | 100 |
BHQ-D-10/600型電纜護層保護接地箱技術參數（220KV）
| 適用電纜系統電壓 kV | 66-220 | 0.75U1mA下的泄露電流?A | ≤30 |
| 額定電壓有效值 kV | 4.0 | 標稱放電電流下的殘壓（峰值）kV | ≤10 |
| 持續運行電壓有效值 kV | 3.2 | 2000?s方波電流（幅值）A | 600 |
| 標稱放電電流 kA | 10 | 105U0下的局部放電量PC | ≤14 |
| 直流參考電壓 U1mA kV | ≥5.8 | 4/10?s大電流耐受（幅值）kA | 100 |
三、 安裝工藝
1、BHJD-1三相保護接地箱結構示意及安裝尺寸見下圖：
2、安裝步驟
1）.剝去電纜絕緣層，使裸露的導線長短與接線端子孔的長短相符。
2）.清理箱內物件。
3）.將箱體內接線端子拆下來，然后把剝切好的接地電纜和接線端子壓接好，再將接線端子穿進箱體進線口，用螺絲固定好接線端子。
4）.固定好一根電纜后再穿第二根電纜，重復3的操作，直至四根電纜全部固定好。
5）.在出線管與電纜之間填好橡皮條，將電纜固定在出線管中間。
6）.用防水膠帶將出線管口密封。
7）.在出線管上縮好熱縮管。
8）.用橡膠絕緣帶密封熱縮管兩個端口。
9）.在防水帶上包覆PVC膠帶，半搭蓋包二層。
10）.清理箱內物件。
11）.裝好密封墊及箱蓋，注意螺絲不能一下擰緊，要分三次緊三圈擰緊。否則會引起箱蓋變形。
12）將箱體固定在指定位置即可。
四、 使用與維護
1、 產品投入運行前，測量保護器電流1mA電壓值，此值應符合前表之規定。
2、 投入運行后，一般可用1000V兆歐表測量絕緣電阻，其值應大于20MΩ。
3、 保護器的直流1mA電壓的變化大于表1數據的10%，則該產品不能再使用。
4、 電纜護層作耐壓試驗時，只需要拆去總的接地銅排即可。
