用 途

固定絕緣導線和防止架空絕緣導線雷擊斷線的保護裝置，適用于銅、鋁架空絕緣導線。

型號規格說明

性能參數

1.雷電全波沖擊耐受電壓( 峰值)KV：100
2. 1min 工頻耐受電壓( 有效值)KV：50
3. 工頻電弧電流( 有效值)KA：12.4
4. 額定彎曲耐受負荷KN：5
5. 電小公稱爬電距離mm：360
6. 穿刺部位涂有獨特的防水絕緣膏

安裝說明

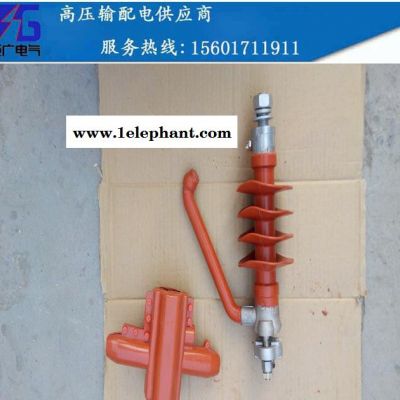

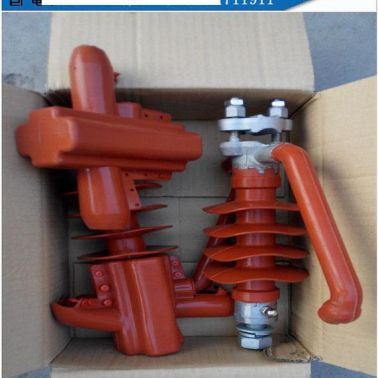

本產品安裝在橫擔上，擰緊螺母即可，等同傳統的絕緣子的安裝方法，把引弧棒朝向負荷側，這時，導線的外層應緊靠線槽底部，穿刺齒應刺穿導線的絕緣層與導線的內部導電層緊密相連，在線夾座外部安裝絕緣護罩，用固定扣固定絕緣護罩，可參照以上安裝示意圖。
