品牌	雷保
型號	HT176W

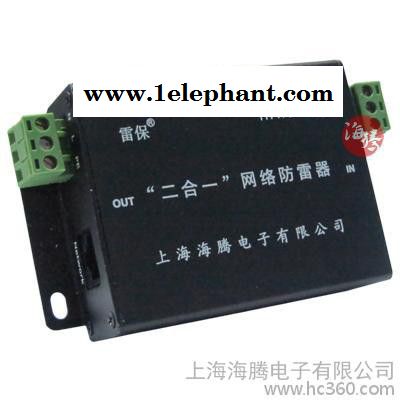

產品名稱：HT176W-2A監控 網絡攝像機“二合一”防雷器

商品品牌：雷　保

防雷原理與產品設計

本產品專門針對監控系統的網絡攝像機進行防雷保護，采用本公司特有的“等電位截流”防雷新技術和復式保護、粗細保護、電壓**鉗位等技術方式進行設計。選用**防雷元器件，將視頻信號、電源、云臺控制、數據傳輸、交換等有效進行多種組合，實現多級防雷保護，防感應雷擊、遏制浪涌、殘壓低、響應速度快、工作穩定、壽命長等特點，產品無需做“防雷接地線”，可防止因地電位升高或線路過電壓對設備的損壞。

    本產品電源防雷通道中設計有“溫控斷路保護”電路，防雷器件失效時不影響工作。

    產品的電源通道技術要求符合GB 18802.1-2002和IEC61643-1：1998技術標準

    產品的信號通道技術要求符合GB 18802.21-2004和IEC61643-21：2000技術標準

產品特色

    選用**防雷元器件，防感應雷擊、遏制浪涌、殘壓低、響應速度快、工作穩定、壽命長等特點，產品無需做“防雷接地線”，可防止因地電位升高或線路過電壓對設備的損壞。“三合一”防雷器主要是將視頻信號、云臺控制信號和設備電源組合在一起，體積小，便于工程安裝施工；適用于安防監控系統的網絡攝像機的工作電源、視頻信號、數據控制信號的防雷保護。

適用范圍

   安防監控系統、小區、單位、學校、辦公大樓、市政、交通、車站、碼頭、倉庫、工廠、超市、市場、商場**、監獄、銀行、 賓館、酒店、娛樂場所、社區等地方的監控設備和視頻信號的防雷保護；智能大樓、智能管理系統、智能布線系統中的視頻監控信號等和設備的防雷保護。

監控 網絡攝像機“二合一”防雷器技術參數

產品型號	信 號 部 分			電 源 部 分
項目名稱	視頻信號	控制信號	數據信號	AC12V	AC24V	AC220V
工作電壓	6V		5V	12V	24V	AC220V
**高持續運行電壓	8V	30V	8V	18V	40V	AC320V
限制電壓:	＜15V	＜75V	＜75V	＜75V	＜75V	≤1000V
標稱沖擊電流	5KA	5KA	5KA	5KA	5KA	20KA
**大沖擊電流	10KA	10KA	10KA	10KA	10KA	30KA
傳輸速率	10Mbps	10 Mbps	10 Mbps
插入損耗	≤0.5db	≤0.5db	≤0.5db
信號輸出端口	RJ45			3P

監控 網絡攝像機“二合一”防雷器產品分類

產品型號	工作電壓	產品組合方式	外殼形式	外形尺寸 長×寬×高
HT176-2W/220	220V	網絡視頻信號+220V電源	彩色鋁合金	110×60×25
HT176-2W/024	24V	網絡視頻信號+24V電源	彩色鋁合金	110×60×25
HT176-2W/012	12V	網絡視頻信號+12V電源	彩色鋁合金	110×60×25

安裝使用

   1、產品采用彩色鋁合金拉伸外殼，不防雨，裝在室內或防雨的機箱（柜）中。

   2、安裝在室內或室外監控系統設備進線與被保護的監控設備之間；產品電源端口的PE端口，務必與金屬機罩、機箱、機柜、以及被保護設備的金屬殼體進行有效的連接，以確保雷擊時各個點的電位相等，確保被保護設備的安全。

   3、產品不需做“防雷接地線”，可防止因地電位升高或線路過電壓對設備的損壞。
