類型	其它
輸入電壓	220
輸出功率	0-2200V
品牌	雷保
型號	HT232

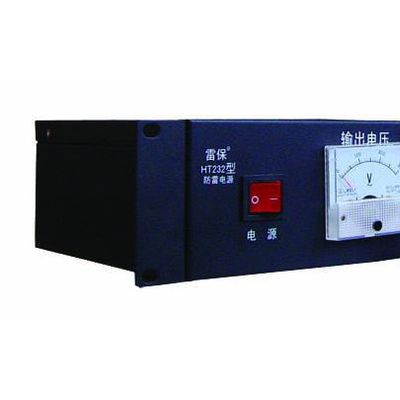

產品名稱：HT232機架式多功能防雷電源（六路萬能插座輸出）

商品品牌：雷　保

產品概述

   本產品為本公司**的新技術防雷產品，在國內外目前處于技術**地位。它是專門針對各類機房的電子設備的防雷和電安全的保護而研發的，主要用于解決機房電子設備的抗雷擊、防浪涌、特別是遏制鄰近的大型電器啟動時產生的工頻浪涌對電子設備的沖擊，以及電源電壓和電流原因導致的各種電故障。

防雷原理和設計

   產品采用本公司的**技術”和“等電位截流”防雷新技術原理、復合式多級防雷保護、多功能電源安全綜合保護等技術進行設計。產品不要做“防雷接地線”。

產品特色之防雷功能

    ● 選用新型防雷進口器件，復式保護，內置兩級快速防雷保護裝置，兩級防浪涌電流沖擊，續電流小，有效保護好，

    ● 具有防雷、防工頻浪涌，對瞬間發生的非雷擊工頻浪涌電流，在一定的范圍內進行有效地抑制。

    ● 設計有溫控斷路保護和防雷失效指示電路，在防雷器件高溫過熱短路時對電路自動斷路脫開，不影響電源正常的供電；產品設計的失效指示則在某組防雷器件失效時，產品會以亮紅燈表示提醒用戶。

    ● 雷擊自動計數器（可選功能項），在每次雷擊時，自動記錄該雷擊時遭受雷擊的次數。

產品特色之電安全保護功能

    ●防過載和限流保護功能：當通過本產品的電流或產品所負載的電流大于本產品的**大限制電流時，該電路將啟動，自動切斷電源，直到電流減少或負載降低到限制電流范圍之內時，電源自動恢復導通。

    ●短路保護和自動恢復功能：當連接在本產品的電器、電子設備或線路發生短路時，該電路將啟動，自動切斷電源，保護電器或電子設備避免因電流短路而導致機器設備的損壞和燒毀；直到短路故障排除后，電源自動恢復導通。

    ●接地判斷功能：本產品在接入電路后，可自動判斷前方線路中是否已經接地，并可判斷L線和N線是否按常規連接；在面板指示燈的具體表現為：燈明亮時，表示前方線路已接地；燈滅，未接地；燈微亮時，表示L線和N線未按常規“左零右火”進行連接。該功能的主要用途是：利用此功能，在一個機房內共同使用多臺防雷產品時，判斷每一臺防雷產品的電路與電位是否相同和一致，確保防雷的有效性。

    ●聲光告警功能：該功能利用蜂鳴器提醒用戶及早排除故障。

    ●過壓和欠壓保護功能（可選配項目）：當電源輸入電壓高于270V 或低于170V時，該電路啟動，自動切斷電源，防止過高的電壓或過低的電壓對電器和電子設備造成的損壞。該過壓和欠壓的電壓限制范圍可根據用戶的需求而定做。

    ●漏電保護功能（可選配項目）：本功能為防止發生設備漏電導致危及人身安全而設計，當設備漏電電流超過一定的限度時，該電路動作，自動切斷電源，保護人員生命安全。

    ●六路萬能的三芯電源插座輸出，適用國內外多種制式的電源插頭使用；每組獨立開關控制和失效指示；防過載，短路自動保護，聲光報警；

    ●裝設有電壓表和電流表，對輸入的電壓和輸出的總電流進行顯示。

    ●標準機架式箱體，2U19寸標準機箱，采用冷軋鋼板沖壓噴塑機箱，美觀大方，經久耐用；是各類機房中采用交流220V供電的電子設備**的**次防雷供電電源。

用戶對象

     ★各類廣播、電視、安防、監控、通訊、寬帶、數據、信息、政府辦公網等系統網絡的單相總電源和各類機房、中心機房設備的交流220V電源防雷；

    ★智能管理中心、智能辦公大樓、住宅小區管理等中心機房設備的交流電源防雷;

    ★工商、稅務、金融、證券、社保、醫保、電信等系統的機房、收費服務大廳、舉報投訴中心、“三金工程”系統的機房設備交流220V電源防雷；

    ★各類學校、校園數字化中心、電教中心的機房設備的電源防雷；

    **、交通、治安監控、高速公路、車站、碼頭、倉儲區域、社區監控系統等的機房設備的交流電源防雷。

適用范圍

  各類安裝有19寸標準機柜或機架的機房，對電子設備的220V的電源全面綜合安全保護。

機架式多功能防雷電源技術參數

產品型號	工作電壓	持續電壓	保護水平	標稱沖擊電流	**大沖擊電流	**大負載	產品應用	外箱方式	產品外形尺mm
		Uc	Up	In	Imax				長×寬×高
HT232	220V	320V	≤1000V	20KA	40KA	10A	標準配置	2U19寸	485×300×90



安裝使用

   1、將本產品安裝在機柜中固定好，切勿松動。檢查無誤后，將機柜中電子設備的電源插頭插入本機箱后面的輸入播座中，然后將本機配置的電源線輸出頭插進機箱后插座再接通電源；此時機器如有響聲，表明機器處在自檢狀態，屬正常現象(有的機器出廠時已校檢過未復位時則無響聲，可直接正常通電運行)；啟動保護裝置，并發出報警聲持續25秒后，機器自動恢復工作，導通電源，可正常使用。

  2、各路輸出的端口，其每個端口輸出的電流大小可根據該端口負載而自動進行電流分配，但總工作電流不超過10A。

  3、如出現短路、過流故障時，機器將啟動保護裝置，切斷輸出電流；此時電流、電壓表均無顯示，短路保護指示燈亮，報警器發出報警聲，在持續25秒后，機器自動恢復工作；如果短路或過流故障未排除，機器仍將啟動報警裝置，反復報警，直至故障排除為止。

  4、每臺防雷產品的后面板上有6個電源輸出插座，在使用中要注意：總工作電流不得大于10A，總負載功率不得超過2000W，否則，防雷產品將無法工作，并會自動切斷電源和自我保護。

  5、為更有效防雷，在產品使用中，機箱應和機架或機柜進行有效連接并用螺絲緊固。

  6、本產品沒有接地端口，安裝和使用時不需要接地，防雷效果和接地無關。
