| 品牌 | 雷保 |
|---|---|
| 型號 | HT159 |

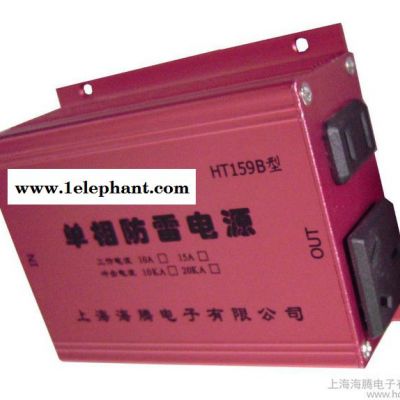

產品名稱：HT159B型單相交流防雷電源
商品品牌：雷 保
產品概述
本產品是本公司推出的新一代防雷電源新產品，本公司**的新技術防雷產品；在國內外處于技術**地位?！暗入娢唤亓鳌狈览追绞?，產品不要做“防雷接地線”。由于采用新型防雷技術設計、漏電流極小, 可以使被保護的設備使用壽命倍增；同時，防雷保護功能和溫控保護新技術的結合，確保了防雷電源的供電安全。
防雷原理與設計
本產品采用“等電位截流”防雷方式設計,內置有防雷器、溫控斷路保護裝置、防雷器件失效指示和自動脫離、雜波濾除等電路，產品具有防雷、防工頻浪涌、響應速度快，殘壓低的功能。溫控斷路保護設計，在防雷器件失效或漏電流大短路時，會自動斷路脫離電路。產品帶有防雷失效指示。產品符合**標準GB18802.1.2002和IEC61613-1：1998的技術標準要求。
適用范圍
HT159B系列產品，輸入采用3P接線端，輸出為1組國標三芯插座和一組2芯插座；可用在有線電視網絡、寬帶網絡、監控網絡、通信網絡等系統設備箱內作總電源防雷保護，或用在單臺電子設備的電源防雷保護。各類380V單相供配電系統的總電源、分電源、各類機房、機房設備電源等的C級、D級的防雷保護。安裝在各種室內、或野外設備箱內的電子設備和電子儀器的防雷保護；產品的電源輸入端和輸出端為3P接線端或國標電源插座。彩色鋁合金外殼，不防雨。
單相交流防雷電源技術參數
| 產品型號 | 連接 方式 | 工作 電壓 | 持續 電壓 | 保護 水平 | 工作 電流 | **大沖 擊電流 | **大 負載 | 響應 速度 | 插座 數量 | 外形尺寸 長×寬×高 |
| HT159B-1 | 串接 | 220V | 320V | 1200V | 15A | 10KA | 2KW | ≤25ns | 3芯和2芯2組 | 120×90×32 |
| HT159B-2 | 15A | 20KA | 3KW | 3芯和2芯2組 | 120×90×32 |
安裝使用
1、本產品可安裝在室內、或野外防雨的設備箱內，將產品用螺絲固定緊固，不能松動。
2、本產品采用串聯方式，串接在電源進線和設備電源之間；帶3P接線端產品的輸入端的N端接電源的零線，L端接電源的火線（相線），PE端則必須與設備箱的金屬箱體相連接；產品的輸出端的N端接設備電源的零線，L端接設備電源的火線（相線），PE端則必須與被保護設備的金屬箱（殼）體相連接。特別提示：必須嚴格按照此方法連接，才能確保你的設備和人身的安全! 帶電源插座的。
3、本產品設有三個指示燈，綠色指示燈為電源指示，接通電源即亮；紅色指示燈為防雷器件失效指示，如果防雷失效指示燈亮，說明本防雷產品中的防雷器件有故障，需要更換和維修；黃色指示燈為電源線接地指示，具有接地判斷功能，本產品在接入電路后，可自動判斷前方線路中是否已經接地，并可判斷L線和N線是否按常規連接；在面板指示燈的具體表現為：燈明亮時，表示前方線路已接地；燈滅，未接地；燈微亮時，表示L線和N線未按常規“左零右火”進行連接。該功能的主要用途是：利用此功能，在一個機房內共同使用多臺防雷產品時，判斷每一臺防雷產品的電路與電位是否相同和一致，確保防雷的有效性。
4、如果本產品輸出端無電源輸出，證明本產品已壞，需要重新更換產品。
5、安裝本產品時，請先切斷電源；安裝完畢檢查無誤后，再通電源，以確保安全！
