尺寸	14.5*49.5m
工作電流	200A
工作電壓	110V
環境濕度	-5℃~+40℃；
環境溫度	-10-+80℃
重量	100
品牌	賽亞斯
型號	SYS-BFWB-1-100A
是否加工定制	是

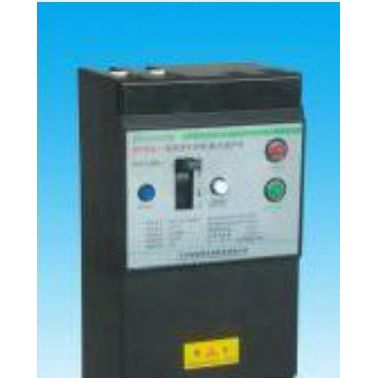

BFWB-1-100A型弧焊機節電防觸電漏電保護器 適用范圍
該產品設計合理，具有防觸電、漏電、節電、安裝方便等優點。
性能特點：
3.1 具有一次漏電保護，一次過載短路和二次防觸電保護等綜合功能；是目前**好的、
功能**全的弧焊機綜合保護器。
3.2 集成了弧焊機一次漏電保護與二次焊接完全的功能，當發生焊機內線圈絕緣擊穿等漏電
故障時，保護器可在0.1秒內迅速切斷總電源，保護焊工的人身安全，當焊機發生一次短
路或過載時，保護器也可迅速切斷電源，保護焊工人身和焊機的安全。
3.3 具有保護焊機二次焊接安全和節電的功能，不需要輔助啟動裝置，而且起弧極快，性能
穩定可靠。由于采用了獨特的吸弧和滅弧電路，大大延長了使用壽命，焊接質量不受任
何影響。
3.4 初級感應式技術的采用使裝置體積小巧，安裝極為方便，不需任何輔助線和信號線，
直接安裝在配電柜內串入焊機供電回路中**可以使用。

4 BFWB-1-100A型弧焊機節電防觸電漏電保護器 工作原理
4.1 保護器能有效地保護或降低由空載電壓而引起觸電危險及節約電能。焊接不進行時能自
動降低空載電壓，而在焊接工作時能自動使電壓恢復至原值。由于保護器是降低空載電
壓，在沒有接通弧焊機變壓器的主回路時，次級回路電壓不會引起觸電危險。
4.2 特殊弧焊機規格可為用戶設計生產。
4.3 廣泛用于使用交直流弧焊機的各地區、各行業、各類場所。產品在設計中徹底拋棄了傳
統的弧焊機輸入端和輸出端分別設置保護裝置的繁瑣思路。
4.4 適用于電源電壓380V(二相)、220V（單相）交流50Hz，次級電流600A以下的各型號交流
弧焊機，可有效的防止弧焊機一次漏電保護和二次防觸電保護事故。

5 BFWB-1-100A型弧焊機節電防觸電漏電保護器 工作條件
5.1 海拔高度不超過1000m；
5.2 環境溫度為-5℃~+40℃；
5.3 相對濕度：**濕月的**大平均濕度為90%，同時該月的平均**低溫度為25℃

6 BFWB-1-100A型弧焊機節電防觸電漏電保護器 安裝條件
6.1 安裝在無沖擊振動及無雨雪侵襲的地方，左端進線接電源，右端出線接負載（見安裝
圖）；
6.2 安裝位置應垂直，傾斜不超過5°；
6.3 使用場所應無嚴重影響使用的氣體、蒸氣、化學性沉積、塵埃、霉菌及其它**性、腐
蝕性介質等，并應無劇烈震動和顛簸。

7 規BFWB-1-100A型弧焊機節電防觸電漏電保護器 格、參數
7.1 本產品適用于變壓器式弧焊機；
7.2 額定電壓：220V(單相)、380V(二相)、50Hz；
7.3 額定電流：100A；
7.4 漏電動作電流：30mA；
7.5 漏電不動作電流：15mA；
7.6 漏電動作時間：0.1s；
7.7 弧焊機二次焊接電流：600、500、400、300、200A；
7.8 弧焊機二次空載安全電壓：＜24V；
7.9 起動時間：＜0.05S；
7.10 延時時間：＜1.0S；
7.11 起動靈敏度：＜500Ω；
7.12 本產品空載節能省電可達75%。

8 BFWB-1-100A型弧焊機節電防觸電漏電保護器 注意事項
8.1 保護器各項保護特性由公司規定，不可隨意調整。如有異常與本公司聯系；
8.2 工作弧焊機有風冷及主回路有接觸器，要將風機及接觸器線圈電源接于裝置的輸入電
源端；
8.3 要在規定時間內定期檢查保護器，觀察指示燈狀態，焊機二次不焊的空載狀態時，紅燈
發亮表明此時空載安全電壓正常；焊機焊接時綠燈發亮；如發現在二次不焊接時，綠
燈發亮，則表明保護器已失去保護作用，應立即停用。
