| 往復單元 | 活塞泵 |
|---|---|
| 材質 | 不銹鋼 |
| 驅動方式 | 氣動 |
| 性能 | 防爆 |
| 用途 | 增壓泵 |
| 輸送介質 | 氧氣增壓泵 |
| 葉輪數目 | 多級 |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 雙吸式 |
| 汽蝕余量 | 20（m） |
| 吸入口徑 | 10（mm） |
| 排出口徑 | 25（mm） |
| 重量 | 30（kg） |
| 電壓 | 35（V） |
| 功率 | 40（kw） |
| 規格 | 20*50 |
| 品牌 | 賽思特 |
| 型號 | STA/STD/STT |

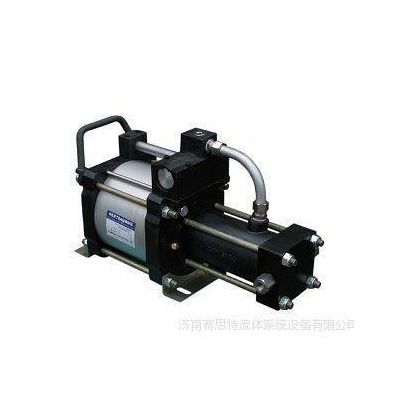

STA系列氣體增壓泵
STA系列氣體增壓泵采用單氣控非平衡氣體分配閥來實現泵的往復運動，全部采用鋁合金及不銹鋼制造，
全部密封件均為進口**產品，**大設計驅動氣壓均為10bar,為了保證泵的壽命,建議驅動氣壓≤8bar。
該系列泵的驅動活塞直徑為160mm，為單作用泵，所有單作用泵泵頭均帶有排氣冷卻。
型號 | 增壓比 | **小氣體 入口壓力PA | **大氣體 入口壓力PA | **大氣體入口壓力PB | 氣體出口 壓力計算公式PB= | 接口尺寸 | **大流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驅動口 | 入口 | 出口 | ||||
STA02 | 2:1 | 1.7 | 24.65 | 16 | 232 | 16 | 232 | 2 PL | G1/2 | ZG1/2 | ZG1/2 | 960(PA=6(bar) |
STA05 | 5:1 | 3.5 | 50.75 | 40 | 580 | 40 | 580 | 5PL | G1/2 | ZG1/2 | ZG1/2 | 360(PA=6bar) |
STA10 | 10:1 | 5.5 | 79.75 | 80 | 1160 | 80 | 1160 | 10PL | G1/2 | ZG1/4 | ZG1/4 | 196(PA=20bar) |
STA25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL | G1/2 | ZG1/4 | ZG1/4 | 81(PA=20 bar) |
STA40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL | G1/2 | ZG1/4 | ZG1/4 | 49(PA=20 bar) |
STA60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL | G1/2 | ZG1/4 | ZG1/4 | 61(PA=40bar) |
STA100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL | G1/2 | ZG1/4 | M14×1.5 | 39(PA=20 bar) |
PL=驅動氣壓 PA=輸入氣壓 PB=輸出氣壓
