往復單元	柱塞泵
材質	不銹鋼
驅動方式	氣動
性能	防爆
用途	增壓泵
輸送介質	氧氣
葉輪數目	多級
泵軸位置	臥式
葉輪結構	封閉式葉輪
葉輪吸入方式	雙吸式
汽蝕余量	30（m）
吸入口徑	40（mm）
排出口徑	50（mm）
重量	60（kg）
規格	50*90
品牌	賽思特
型號	STA ,STD,STT

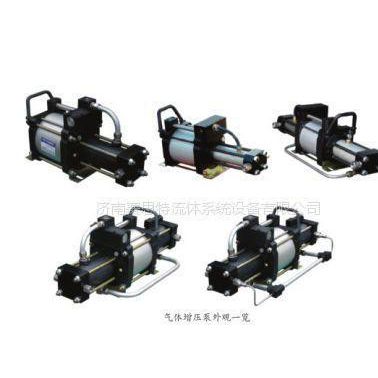

充氧氣泵

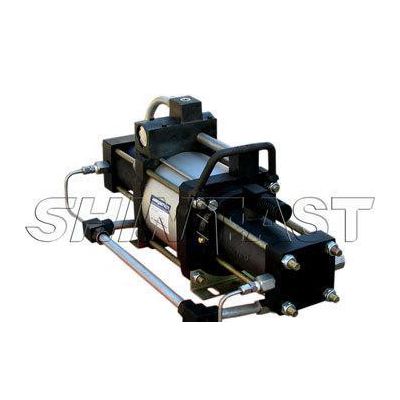

STA系列氣體增壓泵

     賽思特氣體增壓泵增壓泵型號齊全，有單作用單級（如STA系列），雙作用單級（如STD系列），雙作用雙級（如STT系列）以及動力星系列，各種型號增壓泵單獨或組合可以獲得不同的壓力和流量配比，能夠滿足各種領域的高壓氣體應用要求，具體選型可咨詢客服。

    STA系列氣體增壓泵采用單氣控非平衡氣體分配閥來實現泵的往復運動，全部采用鋁合金及不銹鋼制造，全部密封件均為進口優質產品，最大設計驅動氣壓均為10bar,為了保證泵的壽命,建議驅動氣壓≤8bar。

    該氣體增壓泵泵的驅動活塞直徑為160mm，為單作用泵，所有單作用泵泵頭均帶有排氣冷卻。應用范圍比較適合用于高壓力、小流量的場合，如氣密性試驗、高壓反應釜充氣、汽車制動系統測試、高壓氣體輸助注塑等場合。  氣體增壓泵可壓縮氣體介質空氣、氧氣(O2)、氮氣(N2)、氫氣(H2)、氦氣(He)、氖氣(Ne)、氬氣(Ar)、天然氣、煤氣、二氧化碳(CO2)、一氧化碳(CO)、一氧化二氮(N2O)、重氫(D2)、制冷劑、滅火劑、甲烷丙烷等烷烴類氣體、醫院呼吸氣體(N2＋O2)、六氟化硫氣體(SF6)乙烯(C2H4)、惰性氣體等。

型號

增壓比

最小氣體入口壓力PA

最大氣體入口壓力PA

最大氣體出口壓力PB

氣體出口壓力計算公式PB=

接口尺寸

最大流量LN/min(PL=6bar)

bar

psi

bar

psi

bar

psi

驅動口

入口

出口

STA02

2:1

1.7

24.65

16

232

16

232

2 PL

G1/2

ZG1/2

ZG1/2

960(PA=6(bar)

STA05

5:1

3.5

50.75

40

580

40

580

5PL

G1/2

ZG1/2

ZG1/2

360(PA=6bar)

STA10

10:1

5.5

79.75

80

1160

80

1160

10PL

G1/2

NPT3/8

NPT3/8

196(PA=20bar)

STA25

25:1

10

145

200

2900

200

2900

25PL

G1/2

NPT1/4

NPT1/4

81(PA=20 bar)

STA40

40:1

15

217.5

320

4640

320

4640

40PL

G1/2

NPT1/4

NPT1/4

49(PA=20 bar)

STA60

60:1

25

362.5

480

6960

480

6960

60PL

G1/2

NPT1/4

NPT1/4

61(PA=40bar)

STA100

100:1

35

507.5

800

11600

800

11600

100PL

G1/2

NPT1/4

M14×1.5

39(PA=20 bar)

PL=驅動氣壓      PA=輸入氣壓       PB=輸出氣壓



STD系列氣體增壓泵

       STD系列氣體增壓泵是單級雙作用增壓泵，具體可分為STD10/STD25/STD40/STD60/STD100，此系列增壓泵為雙頭泵，流量比STA系大近一倍，對氣體入口壓力有要求，具體見下方參數表，輸出壓力與驅動壓力成正比，輸出壓力可調。

STD系列實物圖	STD系列結構圖

型號

增壓比

最小氣體入口壓力PA

最大氣體入口壓力PA

最大氣體出口壓力PB

氣體出口壓力計算公式PB=

接口尺寸

最大流量LN/min(PL=6bar)

bar

psi

bar

psi

bar

psi

驅動口

入口

出口

STD10

10:1

5

72.5

80

1160

80

1160

10PL+PA

G1/2

NPT3/8

NPT3/8

372(PA=6 bar)

STD25

25:1

10

145

200

2900

200

2900

25PL+PA

G1/2

NPT1/4

NPT1/4

154(PA=20bar)

STD40

40:1

15

217.5

320

4640

320

4640

40PL+PA

G1/2

NPT1/4

NPT1/4

92(PA=20bar)

STD60

60:1

25

362.5

480

6960

480

6960

60PL+PA

G1/2

NPT1/4

NPT1/4

115(PA=40bar)

STD100

100:1

35

507.5

800

11600

800

11600

100PL+PA

G1/2

NPT1/4

M14×1.5

74(PA=40bar)

    PL=驅動氣壓      PA=輸入氣壓       PB=輸出氣壓



    STD系列氣體增壓泵為單級增壓泵，為達到所需壓力氣體輸入口輸入氣壓需要一定程度的預增，預增壓力因達到的最大壓力不同而不同。最大可增壓至80Mpa。該系列氣體增壓泵換向方式與STA系列完全相同，不同之處在于該系列氣體增壓泵泵為STA系列基礎上制造的雙頭泵，整臺泵全部采用鋁合金及不銹鋼制造。該系列泵的驅動活塞直徑為160mm，驅動氣壓≤8bar,兩端泵頭均帶有排氣冷卻。出廠時兩入口及兩出口可按用戶要求連接好管路。



STT系列氣體增壓泵

       STT系列氣體增壓泵是雙級雙作用泵，具體可分為STT25/STT40/STT60/STT100，此系列增壓泵可以把1bar-10bar的氣體增壓至高壓80MPa，具體見下方參數表，輸出壓力與驅動壓力成正比，輸出壓力無極可調。

STT系列氣體增壓泵實物圖



STT系列實物圖	STT系列結構圖



型號

增壓比

最小氣體入口壓力PA

最大氣體入口壓力PA

最大氣體出口壓力PB

氣體出口壓力計算公式PB=

接口尺寸

最大流量LN/min(PL=6bar)

bar

psi

bar

psi

bar

psi

驅動口

入口

出口

STT25

25:1

0.1

1.45

10

14.5

200

2900

25PL+3.5PA

G1/2

NPT3/8

NPT1/4

136(PA=8 bar)

STT40

40:1

0.1

1.45

10

14.5

320

4640

40PL+6PA

G1/2

NPT3/8

NPT1/4

124(PA=8bar)

STT10/60

10:1/60:1

0.1

1.45

10

14.5

480

6960

60PL+6PA

G1/2

NPT3/8

NPT1/4

84(PA=8bar)

STT25/60

25:1/60:1

10

14.5

25

362.5

480

6960

60PL+2.5PA

G1/2

NPT3/8

NPT1/4

80(PA=15bar)

STT100

100:1

0.1

1.45

10

14.5

800

11600

100PL+10PA

G1/2

NPT3/8

M14×1.5

63(PA=8bar)

PL=驅動氣壓      PA=輸入氣壓       PB=輸出氣壓



氣體增壓泵產品特點及應用：賽思特氣體增壓泵是由賽思特公司引進國外產品技術，不斷創新改良而成，賽思特氣體增壓泵有以下特點：⊙多種氣體驅動：壓縮空氣、氮氣、水蒸氣、天然氣等均可做為泵的驅動氣源。⊙應用范圍廣：工業領域用于機床中的氣動卡盤夾緊、蓄能器充氣、高壓瓶充氣，將低壓氣體轉換成高壓氣體等。凡是氣源壓力不夠高，無論是工業機械或測試裝置，均可采用賽思特氣氣增壓泵。⊙自動保壓：無論何種原因造成保壓回路壓力下降，賽思特泵將自動啟動，補充泄漏壓力，保持回路壓力恒定。⊙操作安全：采用氣體驅動，無電弧及火花，完全用于有易燃、易爆的液體或氣體的場所。⊙維護簡單：與其它的氣驅泵比較，賽思特泵可完成同樣的工作，但其零件及密封少，維護更簡單。⊙性價比高：賽思特氣氣增壓泵是一種活塞式泵，工作時，賽思特氣體增壓泵迅速往復工作，隨著輸出壓力的增高，泵的往復速度減慢直止停止，此時，泵輸出的壓力恒定，能量消耗最低，各部件停止運動，由于活塞式泵結構簡單，故易于維護。典型應用如下：◆閥門、管件、壓力容器等提供靜壓和爆破測試。◆航空航天附件維修后的靜態、動態測試
