| 往復單元 | 柱塞泵 |
|---|---|
| 材質 | 不銹鋼 |
| 驅動方式 | 氣動 |
| 性能 | 防爆 |
| 用途 | 增壓泵 |
| 輸送介質 | 氧氣 |
| 葉輪數目 | 多級 |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 敞開式葉輪 |
| 葉輪吸入方式 | 雙吸式 |
| 汽蝕余量 | 10（m） |
| 吸入口徑 | 20（mm） |
| 排出口徑 | 30（mm） |
| 重量 | 15（kg） |
| 規格 | 90*80 |
| 品牌 | 賽思特 |
| 型號 | STD |
STD系列氣體增壓泵是單級雙作用增壓泵，具體可分為STD10/STD25/STD40/STD60/STD100，此系列增壓泵為雙頭泵，流量比STA系大近一倍，對氣體入口壓力有要求，具體見下方參數表，輸出壓力與驅動壓力成正比，輸出壓力可調。

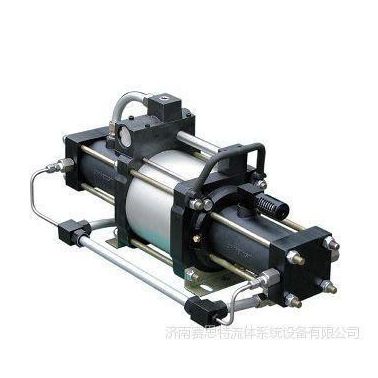

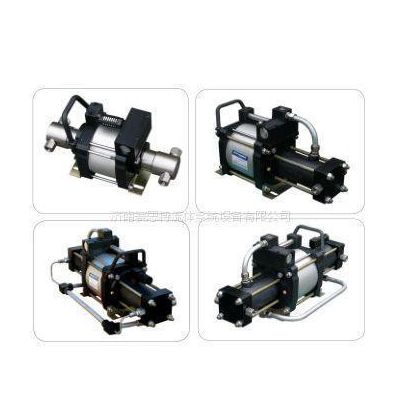

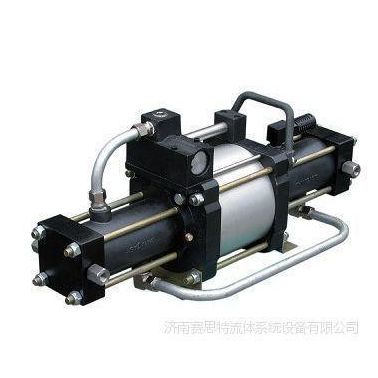

STD系列實物圖 | STD系列結構圖 |
| 型號 | 增壓比 | **小氣體入口壓力PA | **大氣體入口壓力PA | **大氣體出口壓力PB | 氣體出口壓力計算公式PB= | 接口尺寸 | **大流量LN/min(PL=6bar) | |||||
| bar | psi | bar | psi | bar | psi | 驅動口 | 入口 | 出口 | ||||
| STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=6 bar) |
| STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
| STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
| STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
| STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar) |
PL=驅動氣壓 PA=輸入氣壓 PB=輸出氣壓
STD系列氣體增壓泵為單級增壓泵，為達到所需壓力氣體輸入口輸入氣壓需要一定程度的預增，預增壓力因達到的**大壓力不同而不同**大可增壓至80Mpa。該系列氣體增壓泵換向方式與STA系列完全相同，不同之處在于該系列氣體增壓泵泵為STA系列基礎上制造的雙頭泵，整臺泵全部采用鋁合金及不銹鋼制造。該系列泵的驅動活塞直徑為160mm，驅動氣壓≤8bar,兩端泵頭均帶有排氣冷卻。出廠時兩入口及兩出口可按用戶要求連接好管路。
