| 加工定制 | 是 |
|---|---|
| 產品規格 | MP |
| 外形尺寸 | 900*700*1100（mm）（mm） |
| 重量 | 100（Kg）（Kg） |
| 產品用途 | 3C認證 |
| 品牌 | 賽思特 |
| 型號 | QBS |

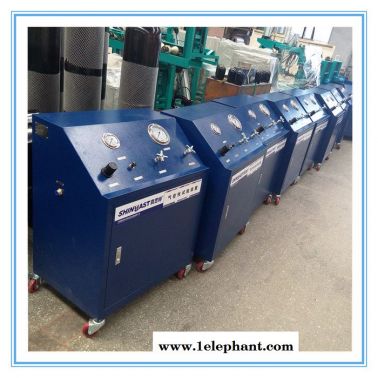

水壓試驗機

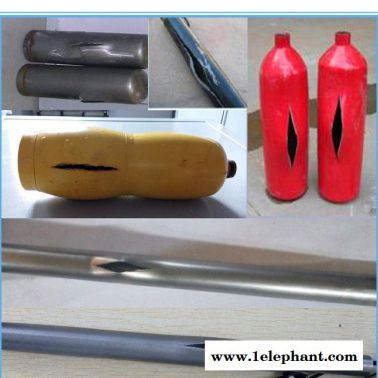

瓶注滿水之后進行的水壓強度試驗，利用水壓試驗機增壓裝置連接瓶子，增至所需檢測的壓力進行強度保壓試驗。
型號：ZYJ-1
1.氣源壓力：0.5-0.8Mpa
2.試驗壓力：≥30MPA
3.每次試壓瓶數：1只
4.保壓時間：1min
5.氣液增壓泵型號GD64或40
6.1.6級耐震壓力表，高壓針閥開關及卸載。
7.箱體藍色噴塑
8.水源用戶自備，先注水，再增壓
可選壓力出口為兩路兩個壓力表（七氟丙烷/CO2）
七氟丙烷
藥劑充裝系統
QBS-STA02-MP
一、設備特點及用途
此類充裝系統以壓縮空氣作為動力源，帶動藥劑的輸送灌裝，當輸送重量達到一定的數值時，通過傳感器傳送信號至驅動氣源電磁閥/高壓電磁閥，氣源關閉，系統停止工作；連接好氮氣源（瓶裝氮氣），減壓閥減至所需要的壓力，打開高壓氮氣針閥，注入氮氣，觀察設備上的壓力表，當七氟丙烷鋼瓶壓力達到指定壓力時，關閉高壓氮氣針閥，充裝完成。此系統具有體積小，重量輕，操作簡單，維護方便，性能可靠，使用范圍廣泛等特點，特別適用與消防行業七氟丙烷等藥劑的充裝回收等。同時適用于各種氣體、液體的高壓充裝與回收，氣密檢測等。
二、設備組成：
QBS-STA02-MP丙烷充裝系統（標配）+非標配件（壓力表、稱重臺、電控部分、傳感器）+真空泵
三、型號意義
QBS-STA02-MP
QBS------------------------------充裝增壓系統
STA02----------------------------增壓比為2:1
MP-------------------------------七氟丙烷專用類別
四、充裝流程：
五、產品工作原理
六、技術參數
1. 驅動氣源：3-8bar壓縮空氣2. 充裝介質：七氟丙烷藥劑 等3. 輸出壓力：0-1.6MPa （可選）4. 氣源接口：Φ12快插 5. 輸出接口：ZG1/4內螺紋 6. 充裝精度±100g ，±0.1mpa 7. 箱體尺寸及外觀：非標訂做七、主要配置
序號 | 名 稱 | 數量 | 規格型號 | 品牌產地 |
| 1. | 七氟丙烷輸送泵 | 1 | STA02 | 濟南賽思特 |
| 2. | 高壓壓力表 | 1 | YN-100-16mpa | 科邁 |
| 3. | 低壓壓力表 | 1 | YN-60-1mpa | 科邁 |
| 4. | 不銹鋼球閥 | 1 | SQV-10 | 濟南賽思特 |
| 5. | 手動球閥 | 1 | SQV-16 | 濟南賽思特 |
| 6. | 銅球閥 | 1 | SQP-16 | 賽思特/SCV70 |
| 7. | 高壓針閥 | 1 | SCV70-70mpa | 賽思特 |
| 8. | 卸荷針閥 | 1 | SCV70-70mpa | 賽思特 |
| 9. | 調壓閥 | 1 | UFR04 | 南浦氣動 |
| 10. | 油霧器 | 1 | UFRL04 | 南浦氣動 |
| 11. | 傳感器 | 1 | KSDR-1 | 昆山丹瑞 |
| 12. | 精密電子稱 | 1 | 500kg | 賽思特/單片機編程 |
| 13. | 真空泵 | 1 | 380V | 濟南賽思特 |
| 14. | 電控盤 | 1 | shineeast | 濟南賽思特 |
| 15. | 電磁閥 | 1 | SST-20 | 三立信 |
| 16. | 管路、接頭、閥門及組裝 | 1 | shineeast | 賽思特 |
| 17. | 箱體 | 1 | 非標定制 | 濟南 |

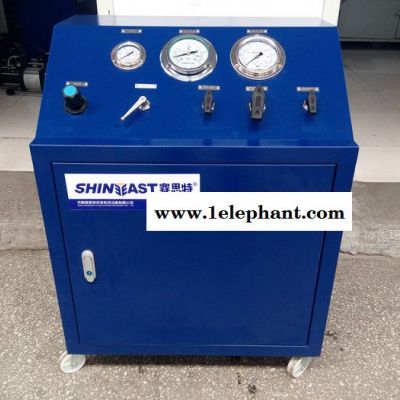

八、設備主機外形參考：
七氟丙烷/CO2瓶檢測設備
七氟丙烷/CO2氣瓶檢測線設備
七氟丙烷/CO2檢測設備檢測范圍：
本檢測設備適用于檢測公稱直徑：φ279-φ450mm 長度范圍：400-1850mm七氟丙烷及二氧化碳氣瓶，滿足該氣瓶的定期檢測與評定。
本檢測設備適用于20150901消防CCC認證。
序號 | 產品名稱 | 單位 | 數量 | 單價 | 備注 |
1 | 翻轉機 | 臺 | 2/4 | 00 | 90° |
2 | 內部清洗機 | 臺 | 1 | 00 | 含翻轉架 |
3 | 翻轉注水機 | 臺 | 1 | 00 | 含翻轉架 |
4 | 內部干燥機 | 臺 | 1 | 00 | 蒸汽 |
4 | 內部干燥機 | 臺 | 1 | 00 | 電加熱 |
5 | 水壓試驗機 | 臺 | 1 | 00 | 30MPa |
6 | 立式瓶閥裝卸機 | 臺 | 1 | 00 | 2000Nm扭矩 |
7 | 氣密性測試機 | 臺 | 1 | 00 | 30MPa |
8 | 手動操作臺 | 臺 | 1 | 00 | 氣密配套 |
9 | 滾道架 | 米 | 18 | 00 | 輸送線 |
10 | 藥劑充裝系統 | 臺 | 1 | 00 | 充裝 |
氣瓶內部清洗機
參考圖
本設備適用于對直徑在φ279m m-φ450mm范圍內的氣瓶內部進行高壓清洗。
工作時氣瓶為平躺在翻轉架上，氣缸加緊固定好瓶子后翻轉至瓶口朝下，利用高壓噴射泵對瓶內進行清洗，設備下方需要挖地溝或做排水功能。
主要技術參數
型號：ZQX-K
1.處理氣瓶直徑范圍：φ279-φ450mm
長度范圍：400-1850mm
2.電機功率：0.75KW 噴射泵380V
3.翻轉角度：60°-75°
4.工位數：1
5.氣缸125mm
6.控制臺灰色噴塑
7.手轉閥0-10bar
立式裝卸瓶閥
適用于對直徑在φ279-φ450m m、高度400-1850mm范圍內的各種氣瓶進行瓶閥裝卸。操作簡單，性能安全可靠。
工作時瓶直立在設備底座，液壓加緊固定后從上方進行裝卸瓶閥，在設備側面電控箱上設置扭矩力。
主要技術參數
型號：ZLV-ZX
主要技術參數：
1.電機功率：3.0kW；
2.主軸轉速：8r/min；
3.氣源壓力：0.5-0.8MPa；
4.扭矩傳感器：2000NM (含儀表顯示屏，可設置）
5.動力包液壓加緊，減速機，
6.升降裝置
7.含三套規格工裝
翻轉注水機
型號：ZKZ-1
翻轉角度：90°
主要技術參數
型號：TFZ-1
(1)適應氣瓶長度：400-1850mm
(2)使用氣瓶直徑：φ279-φ450
(3)氣源壓力：0.4-0.8MPa
(4)工 位 數：1
在瓶子直立時進行注水，此設備配套檢測線為佳，單獨設備可選擇不需要，只需用水管注滿瓶即可。
氣瓶內部干燥機（蒸汽或電加熱）
參考圖
工作時瓶子在翻轉架上翻轉至瓶口朝下，利用蒸汽發生器或電加熱器產生高溫對氣瓶內部進行干燥。
主要技術參數
型號：GZ-01
1.適用氣瓶：直徑φ219-φ450mm 長度400-1850mm
2.總 功 率：18KW
3.翻 瓶 架：1工位
4.蒸汽發生器/電加熱器
蒸汽加熱時間短，電加熱時間長。
干燥完畢進行上瓶閥
氣密性試驗設備
瓶干燥完畢之后裝好瓶閥，之后進行氣密性試驗。做氣密性測試，以檢驗瓶體、閥門及閥座、絲扣等處有否泄漏。本機由水箱、升降架、氣動控制系統等組成，結構簡單合理、操作靈活、方便安全、操作系統采用氣動控制，適用于七氟丙烷/CO2氣瓶氣密性試驗。
型號：QM-3
1、工作效率： 60-80只/h
2、適應氣瓶長度：400-1850mm
3、使用氣瓶直徑：φ219-φ450
4、氣源壓力： 0.5-0.6Mpa
5.氣缸缸徑125mm
6.材質：槽鋼方管、圓管φ22
7.板材厚度6mm
水箱內可選水高度漫過氣瓶300mm
需要客戶提供高壓氣源
翻轉機（配合成套檢測線使用）
作用是把氣瓶從直立狀態翻轉到翻轉架或滾道架，避免人力抬瓶。
型號：ZFZ-1
氣瓶長度: 400～1850mm
氣源壓力：0.3～0.8MPa
翻轉角度：90度
氣缸125mm
翻轉架數量：成套線需一上一下瓶兩個，如上閥機也成線的話再需一上一下兩臺。
滾道架(檢測線用）
長度：18M
適應氣瓶長度：400-1850mm
氣體增壓系統
作用于七氟丙烷藥劑的充裝和瓶內殘余氣體的抽取 （大罐倒小罐）
型號：GBS-STA02
氣體增壓泵型號STA02NL
最高出口壓力16bar
最大流量：20L/min
進氣壓力4-8bar
增壓泵材質304不銹鋼
此充裝系統為充裝藥劑，充滿后用氮氣加壓（系統有氮氣入口）
此系統加壓只是藥劑本身的加壓1.6MPa或4.8MPa
此系統無稱重裝置
賽思特車載氣瓶檢測設備
設備現場照片
4、檢測流程圖
