| 測量對象 | 氧化鋅避雷器 |
|---|---|
| 測量范圍 | 見說明書 |
| 測量精度 | 見說明書 |
| 產地 | 四川 |
| 電壓 | 見說明書 |
| 電源 | 見說明書 |
| 分辨率 | 見說明書 |
| 輸出方式 | 見說明書 |
| 重量 | 見說明書 |
| 品牌 | 銳測 |
| 型號 | RCD203 |
| 加工定制 | 否 |
| 結構特征 | 見說明書 |
氧化鋅避雷器帶電測試 - 氧化鋅避雷器帶電測試批發價格、氧化鋅避雷器帶電測試儀(臺式)RCD203
一、產品用途
RCD203 氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
二、產品特點
1. 彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。
2. 同步方式多：支持有線同步（有電壓）；無電壓方式通過軟件計算找到電壓基準二種同步方式。
3. 帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。
4. 大量程采集：電壓采集范圍0-250V，電流采集0-20mA。
5. 三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。
6. 可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。
7. 電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。
8. 電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。
9. 標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，解決三相互相干擾的情況220KV及上電壓等級需要。
10. 內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。
11. 高速采樣：高速的采樣頻率，數字信號處理技術，抗干擾性能強，測量結果精度高。
12. 內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。
13. 海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。
14. U盤導出試驗數據：配有U盤導出數據功能，導出word文件。

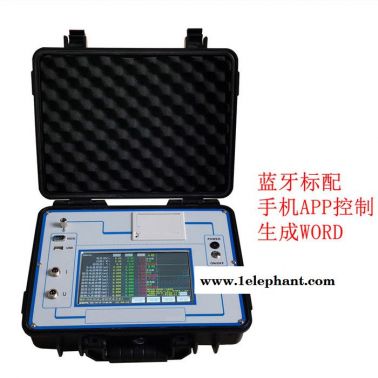

15. 藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。
16. 背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。
17. 內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。
18. 中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。
19. 中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。

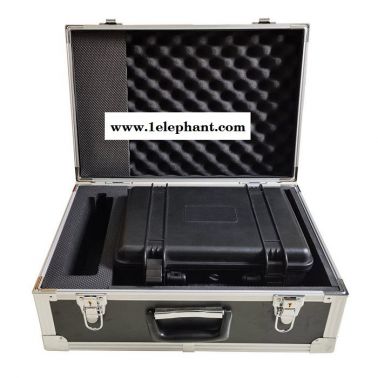

20. 攜帶方便：主機為手持設備，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。
具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。
氧化鋅避雷器帶電測試 - 氧化鋅避雷器帶電測試批發價格、氧化鋅避雷器帶電測試儀(臺式)RCD203
三、技術指標
1. 電源：內部鋰電池供電或DC8.4V適配器
2. 測量范圍：
泄漏電流： 0-20mA（可擴展）；
（選配：電流鉗式傳感器0-20mA。）
電壓： 30-250V（可擴展）；
（選配：電場強度輸入范圍：30kV/m~300kV/m。）
角度：0-306?
阻性電流：0-20mA（可擴展）；
容性電流：0-20mA（可擴展）；
3. 測量準確度：
電流：全電流>100μA時： ±5%讀數±1個字；
電壓：基準電壓信號>30V時： ±5%讀數±1個字。
4. 測量參數：
泄漏電流：全電流波形、基波有效值、峰值。
泄漏電流阻性分量：波形
1、3、5、7、9次有效值。
正峰值Ir+ 負峰值Ir-。
容性電流基波。
電壓：電壓波形、電壓有效值。
相角差、功耗。
5. 鋰電池參數：
充電時間 > 2.5小時
連續工作時間 > 7小時
間斷工作時間 > 7×24小時
6. 整箱尺寸： 主機42cm×34cm×18cm
7. 整箱重量： 主機7.5kg
