| 標稱工作電壓 | 250V |
|---|---|
| 輸入電壓 | 10A |
| 輸出電壓 | 10A |
| 線徑 | 2.5 |
| 標稱放電電流 | 10A |
| 溫度范圍 | -40℃…+85℃ |
| 響應時間 | ≤25ns |
| 最大操作電壓 | 4000V |
| 最大放電電流 | 10KA |
| 品牌 | RESON 雷晟 |
| 型號 | RESON-W6 |
| 加工定制 | 是 |
RESONE PDU電源防雷排插RESONE W系列電源防雷排插座，主要應用于世界各圖務種482.6mm（19英寸）標準機柜和非標準機柜，以及高科技領域的電子設備專業配套，也可單獨用于一般建筑物內部單個電器設備（如電腦、復印機、傳真機、精密儀器儀表、電視機等）的電源雷電防護，還可配合大量通流量防雷器，用于專業機房精密電子設備的精密防護。應用范圍
電腦、復印機、精密儀器、儀表、電視機的雷電防護
產品特點：
◎短保護功能訊速，響應時間短
◎當雷擊侵入時，無需中止用電設備，不影響正常運作
◎外殼采用特殊阻燃抗沖擊材料，鋁合金材質經久耐用。
◎新型多用標插孔，帶保護斷開抬示
| 技術參數 | |||
| 產品名稱 | PDU電源防雷插座 | ||
| 型號 | type | RESONE-W6-2.5-10A | RESONE-W8-4-16A |
| 應用說明 | 安裝于機柜內（萬用） | ||
| 保護插位數 | wm | 6位 | 8位 |
| 保護模式 | Gm | 共模（L、N/PE）差模（L/N） | 共模（L、N/PE）差模（L/N） |
| 標稱工作電壓 | ue | 250V | 250V |
| **大持續工作電壓 | ue | 300V | 300V |
| 輸入電源 | le | 10A | 16A |
| 輸出電流 | 10A | 16A | |
| **大通流容量（8/20μs） | lsn | 10KA | 10KA |
| 電壓保護級別（1n時） | up | ≤1.5KA | ≤1.5KA |
| 響應時間 | ta | ≤25ns | ≤25ns |
| **大功率 | p | 4000W | 4000W |
| 保險過載 | 選配 | 選配 | |
| 開關 | 選配 | 選配 | |
| 保護功能 | 具備 | 具備 | |
| 線徑 | 2.5平方 | 4平方 | |
| 線長 | 2.5米 | 3米 | |
| 溫度范圍 | T | -40℃…+85℃ | -40℃…+85℃ |
| 外殼材料 | ZR | 鋁合金+阻燃ABS | 鋁合金+阻燃ABS |
| 阻燃特性 | TX | UL 94 V-0 | UL 94 V-0 |
| 外形尺寸 | WZ | 標準19“ | 標準19“ |
| 保護斷開指示 | XS | 指示燈熄滅 | 指示燈熄滅 |
《底壓配電系統的電涌保護器（SPD）性能要求和試驗方法》
IEC 61643-1《接至低壓配電系統的浪涌保護器》
GB/T 18802.21-2004 《低壓電涌保護器 第21部分 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法》
GB1002、GB2099.3

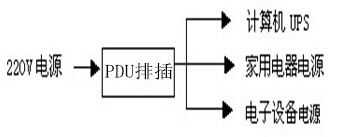

產品應用:
電源防雷插座保護器，應用于LPZ2區至LPZ3區交界處。通常安裝在設備前端，屬于電源系統第三級精細防雷電及抗電涌保護。
電源防雷PDU插座(機架式防雷排插)采用大容量浪涌吸收元件為核心組件**大通流容量為20KA，適用于機架用電設備的末級防雷。安裝于設備的前端，保護設備免受雷擊和工業浪涌沖擊的損壞。電源防雷PDU插座(機架式防雷排插)體積標準、安裝方便、性能穩定、輸出殘壓低等特點，是機房機架電源實施防雷減災工程的**產品。廣泛使用在網絡機房防雷、電話通訊機房防雷、電信機房防雷、監控機房防雷、消防機房防雷等各種機房防雷場合。也可以做為家用電器的防雷保護。
